Mailand Hoàng Đồng là khu đô thị quy mô khoảng 193 ha tại Lạng Sơn, trong đó hồ cảnh quan được quy hoạch để trở thành một phần cốt lõi của không gian công cộng và cảnh quan trung tâm. Tại dự án này, NPT triển khai thi công hệ thống nhạc nước Mailand Hoàng Đồng theo giải pháp phao nổi.
Thay vì xây dựng toàn bộ hệ thống thiết bị và nền móng bê tông cố định dưới đáy hồ, các cụm kỹ thuật tại đây được tổ chức trực tiếp trên các module nổi. Hệ thống tích hợp đồng bộ từ vòi phun, hệ thống cấp nước, ánh sáng, điện, tín hiệu cho đến các thành phần điều khiển trung tâm. Việc đưa toàn bộ cơ điện lên mặt nước dẫn đến một bài toán chính: Làm thế nào để một hệ thống có nhiều thiết bị kỹ thuật nặng nề có thể được đưa ra giữa hồ, định vị chính xác và vận hành như một sân khấu nước thống nhất?
“Với nhạc nước phao nổi, bài toán không chỉ nằm ở hiệu ứng nước phía trên mặt hồ; toàn bộ kết cấu, tải trọng, định vị, điện và khả năng tiếp cận thiết bị phía dưới đều phải được giải quyết đồng thời.”
Vì sao Mailand Hoàng Đồng sử dụng giải pháp nhạc nước phao nổi?
Hệ thống nhạc nước Mailand Lạng Sơn được đặt trên một hồ cảnh quan có diện tích mặt nước lớn. Với dạng mặt bằng mở và sâu này, việc sử dụng nhạc nước phao nổi cho phép đội ngũ thi công tổ chức thiết bị thành những cụm kỹ thuật độc lập trên mặt hồ thay vì phải tháo cạn nước, can thiệp sâu vào địa chất và xây toàn bộ nền móng cố định dưới đáy.
Giải pháp này đặc biệt phù hợp với những bài toán cảnh quan cần đưa hệ thống ra xa bờ để tạo sân khấu nước trung tâm. Phao nổi giúp tổ chức thiết bị theo module, dễ dàng tiếp cận kiểm tra và thích ứng tốt hơn với điều kiện thực tế của địa hình hồ.
Phao nổi không đơn thuần là thao tác “đặt thiết bị lên phao”. Nó đòi hỏi đơn vị thi công phải đồng thời giải quyết lực nổi Archimedes, phân bố tải trọng tĩnh/động, độ ổn định của khung, liên kết cơ học giữa các module, hệ thống neo giữ, tuyến điện và tín hiệu từ bờ. “Trong một hệ thống nhạc nước phao nổi, kết cấu nổi chính là nền móng của toàn bộ sân khấu nước.”

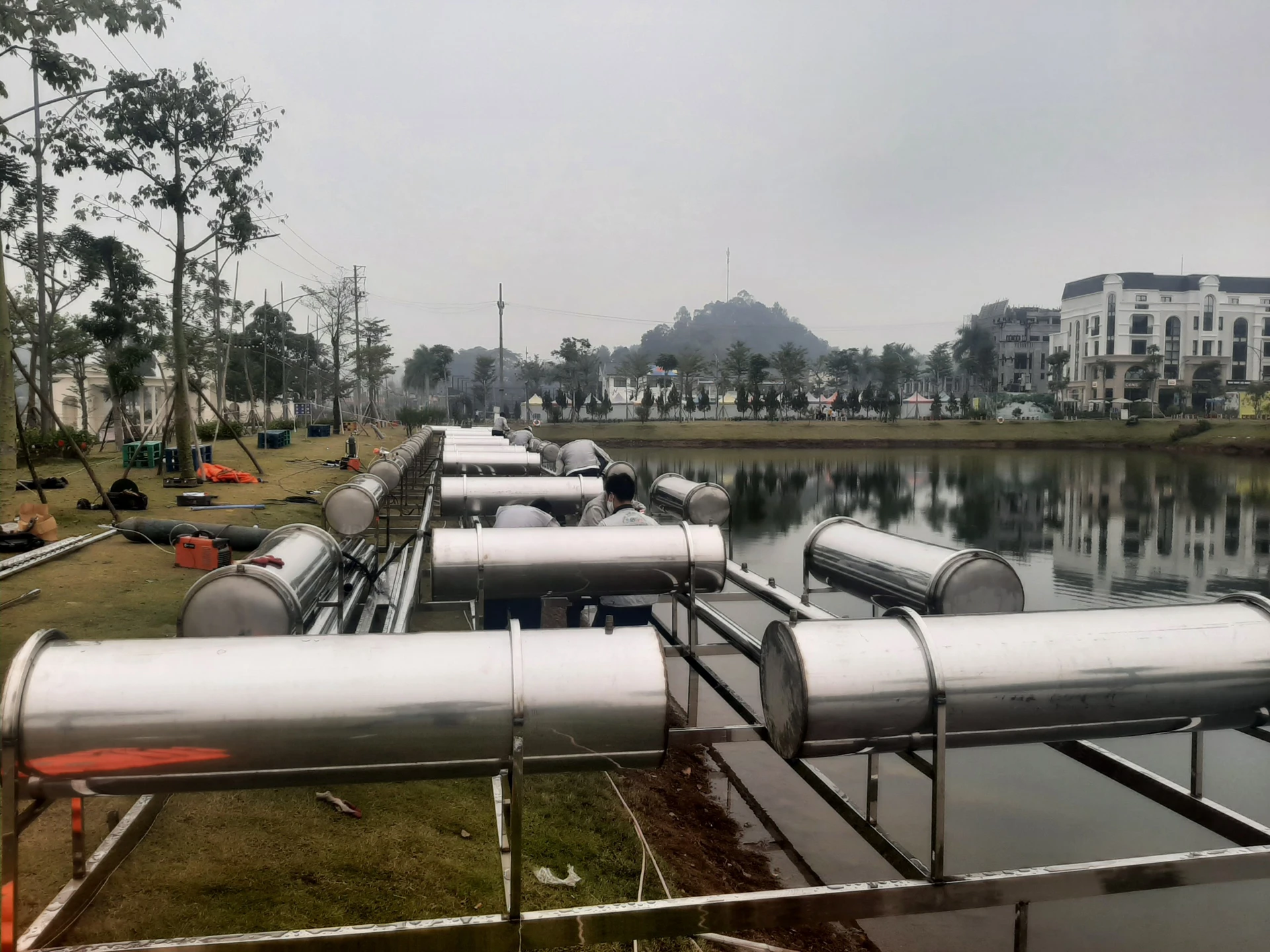

Hệ phao được tổ chức thành các module kỹ thuật như thế nào?
Thay vì chế tạo một kết cấu nổi duy nhất, cồng kềnh, khó vận chuyển và lắp đặt, [cấu tạo hệ phao nhạc nước] tại đây được chia thành nhiều module hoặc cụm chức năng. Trên mỗi cụm, kỹ sư sẽ bố trí hoàn thiện các thành phần cốt lõi như khung đỡ, vòi phun, máy bơm, mạng lưới đường ống, LED, hệ thống cáp và hộp đấu nối thiết bị. Sau đó, các module này mới được liên kết với nhau để tạo thành bố cục tổng thể trên mặt hồ.

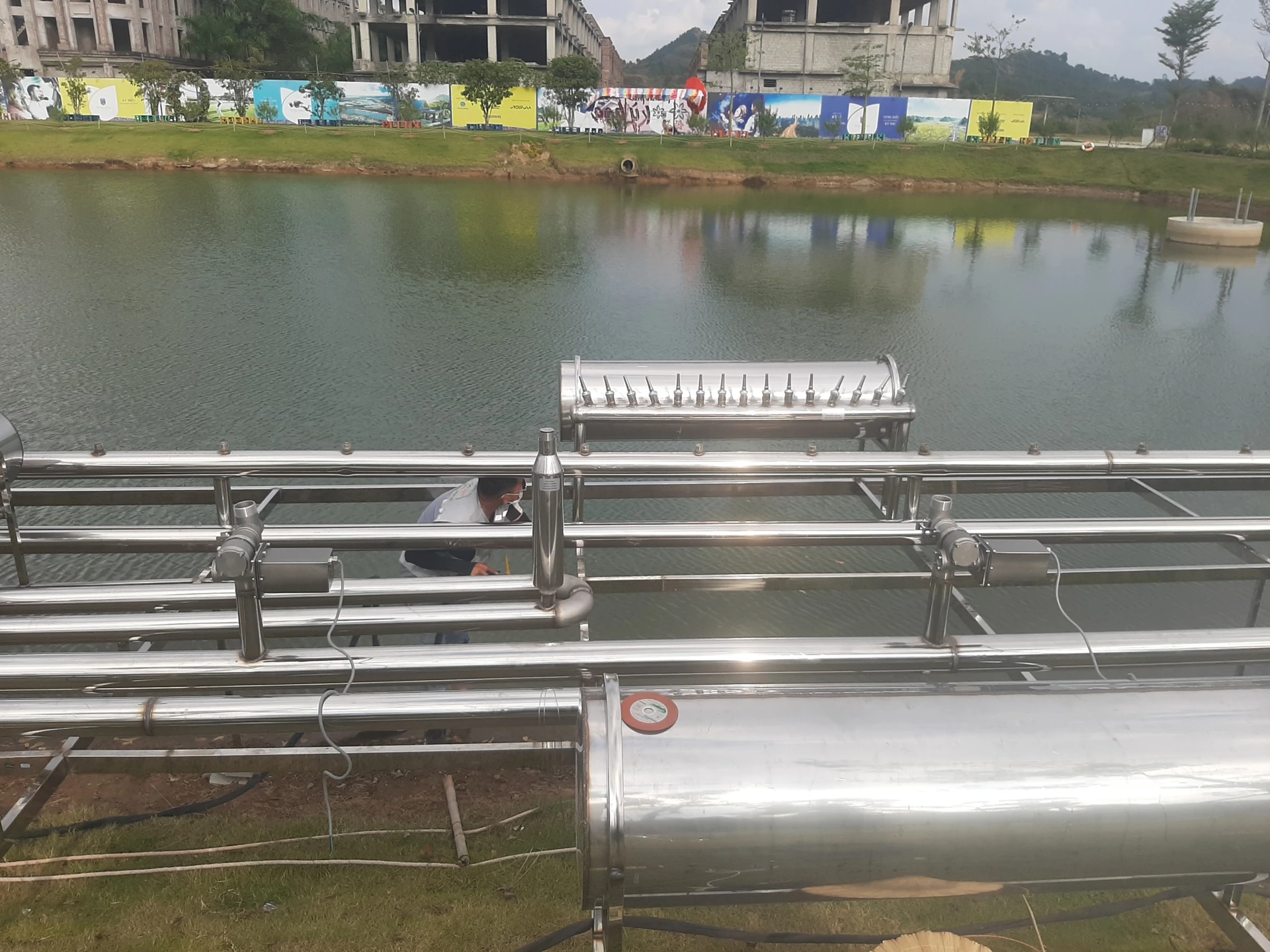

Phân bố tải trên hệ phao
Các thiết bị đặt trên phao không có cùng trọng lượng. Bơm chìm thép không gỉ, đường ống dẫn nước, khung chịu lực và các nhóm vòi phun cần được tính toán không gian và vị trí phân bổ một cách hợp lý. Việc này nhằm tránh tạo ra mức tải trọng tập trung bất lợi cho một khu vực, gây ra hiện tượng nghiêng, lún hoặc làm sai lệch phương thẳng đứng của tia nước phun.
Module hóa hỗ trợ thi công và bảo trì
Việc chia nhỏ toàn bộ hệ thống nhạc nước phao nổi thành các cụm module mang lại lợi ích lớn trong thi công. Nó cho phép tổ hợp thiết bị trên bờ, kiểm tra độ an toàn trước khi hạ thủy, và đưa từng cụm ra hồ một cách an toàn. “Module hóa giúp một hệ thống lớn được chia thành những đơn vị có thể tổ hợp, kiểm tra và triển khai từng bước trước khi ghép thành sân khấu hoàn chỉnh trên hồ.”

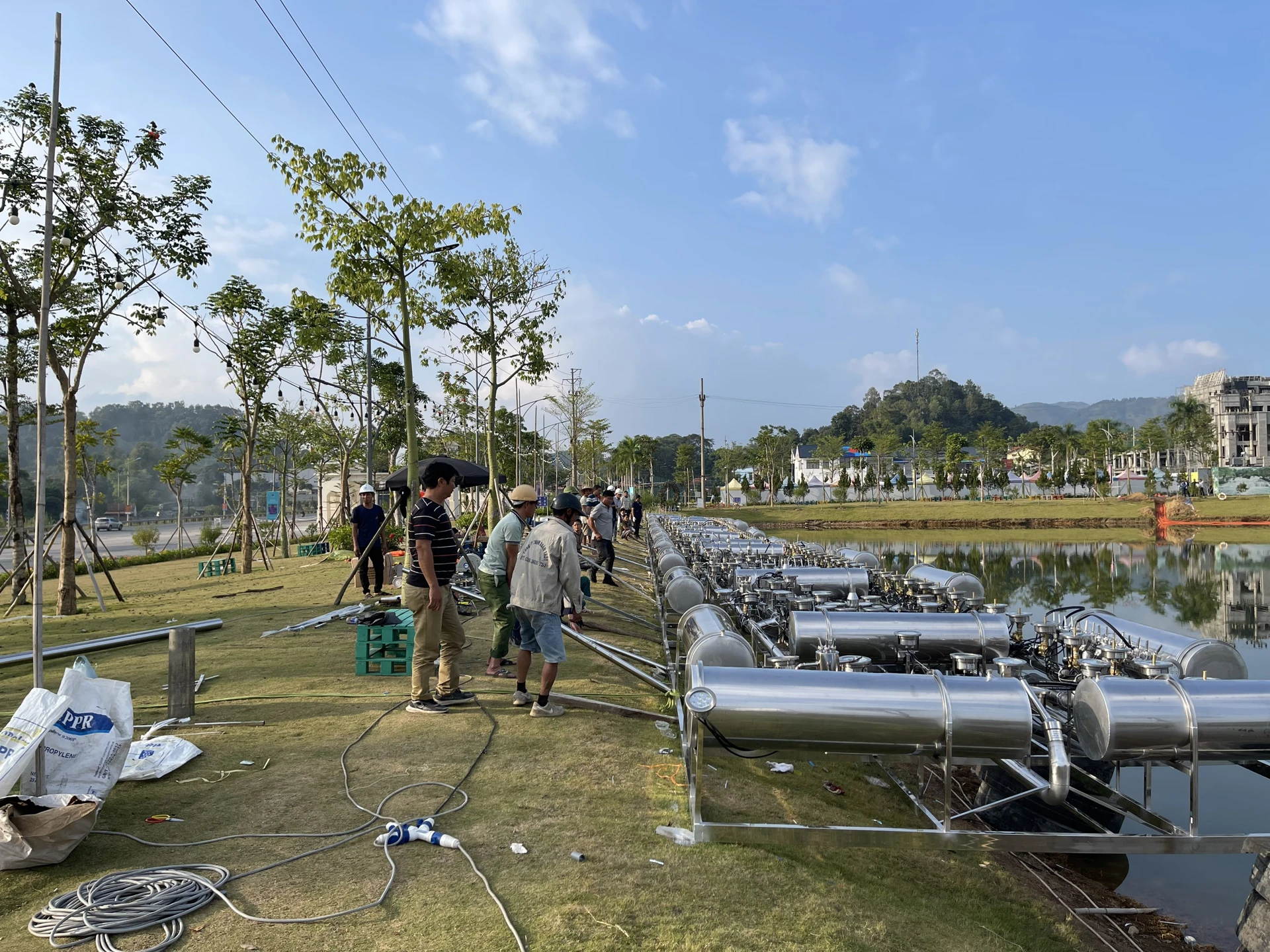

Làm thế nào để giữ sân khấu nhạc nước đúng vị trí trên mặt hồ?
Một hệ thống phao nổi cơ điện không thể được thả trôi tự do trên mặt nước. Sau khi di chuyển các module ra hồ, toàn bộ hệ thống cần phải trải qua quá trình định vị theo đúng mặt bằng thiết kế. Các cụm module được liên kết chặt chẽ để giữ đúng phương ngang, kiểm soát khoảng cách hình học và tiến hành neo giữ hệ thống nhạc nước phao nổi nhằm hạn chế tối đa sự dịch chuyển do gió hoặc dòng chảy.
Đây là điều kiện tiên quyết để hệ thống vòi giữ đúng bố cục nghệ thuật, các lớp nước không bị đan chéo sai lệch, ánh sáng chiếu đúng vị trí tương quan và hệ thống vận hành trơn tru theo kịch bản lập trình.
Sai lệch vị trí ảnh hưởng trực tiếp đến show
Nếu cụm phao dịch chuyển ngoài tầm kiểm soát, bố cục nước lập tức thay đổi. Khoảng cách giữa các nhóm vòi sẽ bị sai, các hiệu ứng hình học đối xứng mất đi sự cân bằng vốn có và vùng nước rơi (splash zone) có thể vượt ra khỏi thiết kế ban đầu. “Đối với nhạc nước phao nổi, độ chính xác của show bắt đầu từ việc sân khấu nổi phải giữ đúng vị trí trên mặt hồ.”

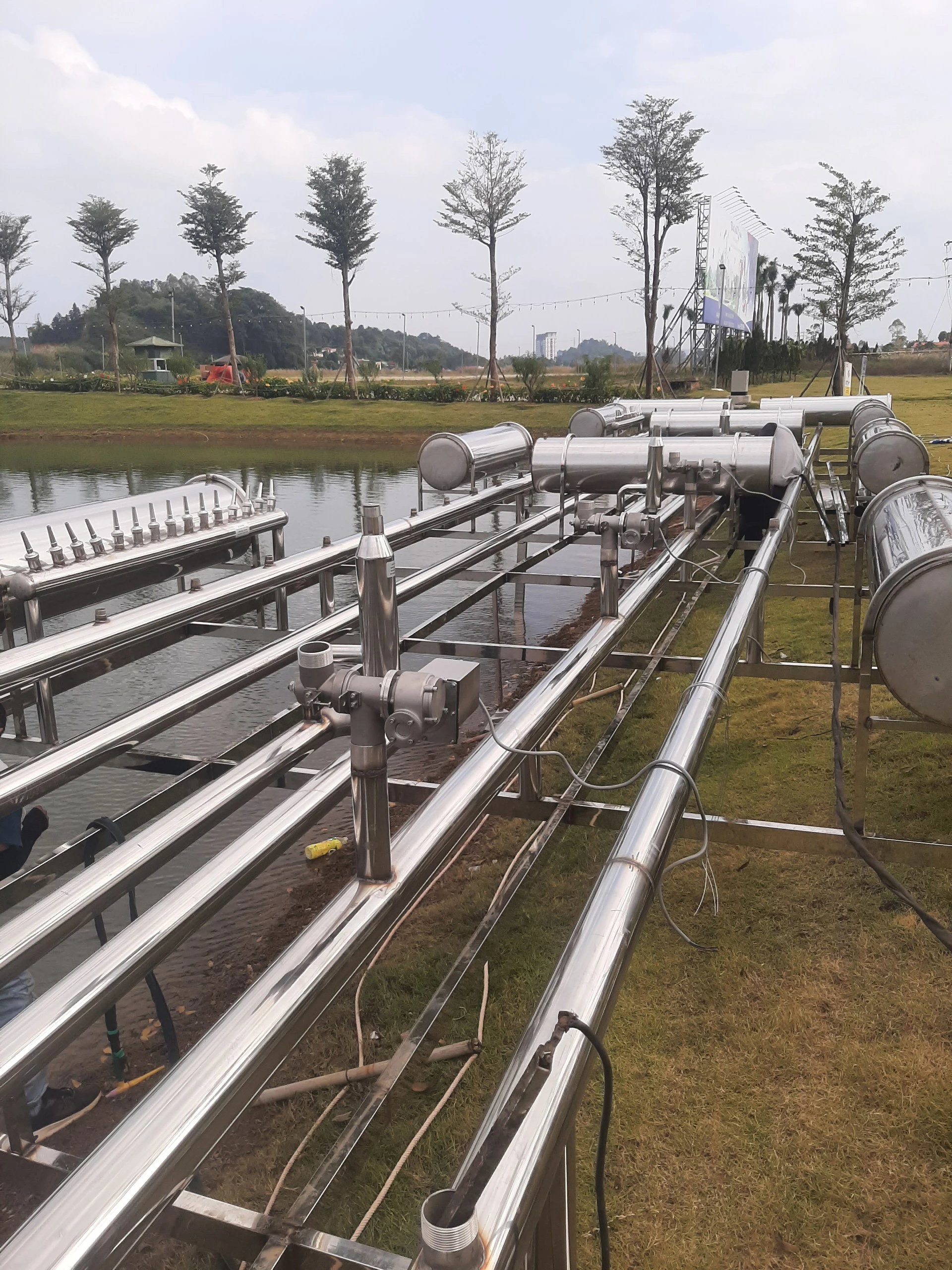

Điện và tín hiệu được đưa từ bờ ra hệ thống giữa hồ như thế nào?
Các module hoạt động giữa hồ phụ thuộc hoàn toàn vào hạ tầng điều khiển đặt trên bờ. Do đó, nhạc nước khu đô thị Mailand yêu cầu tổ chức các tuyến cáp bao gồm nguồn điện động lực, tín hiệu điều khiển, hệ cáp cung cấp cho đèn LED và các kết nối tới cụm thiết bị kỹ thuật. Các tuyến này cần được bố trí phù hợp với khoảng cách từ bờ, vị trí neo của hệ phao, khả năng dao động của mặt nước và phải đảm bảo khả năng thu hồi để bảo trì.
Hệ phao chuyển động nhưng tuyến kết nối vẫn phải ổn định
Khác với các thiết bị đặt cố định trên nền bê tông cứng, kết cấu phao có thể sinh ra những chuyển động nhỏ theo trạng thái mặt nước. Do đó, điểm kết nối ngầm giữa hạ tầng [hệ thống điện điều khiển nhạc nước] trên bờ và sân khấu nổi cần được tính toán độ chùng thích hợp để không gây căng đứt cáp. “Nhạc nước phao nổi tạo ra một bài toán đặc biệt: phần sân khấu nằm trên mặt nước nhưng nguồn và hệ thống điều khiển vẫn phải được kết nối ổn định từ bờ.”
Giải pháp an toàn điện và chống rò rỉ cho hệ phao nổi
An toàn điện là yếu tố sống còn khi triển khai hệ thống có yếu tố nước. Các điểm nối cáp, hộp junction box và thiết bị ngầm luôn được yêu cầu tuân thủ chuẩn bảo vệ chống xâm nhập nước cao nhất (IP68). Các thiết bị chiếu sáng được cấp điện áp thấp để loại trừ rủi ro điện giật. Đồng thời, toàn bộ hệ thống cáp từ bờ ra phao được trang bị cơ chế bảo vệ ngắt mạch tự động lập tức cô lập dòng điện nếu phát hiện rò rỉ.
Các lớp nước và ánh sáng được tổ chức trên một sân khấu giữa hồ ra sao?
Một hệ thống trình diễn giữa không gian hồ rộng cần tạo ra một bố cục có sự phân lớp rõ ràng để người xem quan sát được từ khoảng cách xa. Không đi sâu vào từng model vòi, có thể nhận thấy tổng thể [bố cục hiệu ứng nhạc nước] được phân chia theo vai trò: lớp nước nền lan tỏa, nhóm tạo chuyển động nhịp nhàng, nhóm vòi phun trung tầng tạo khối, các hiệu ứng điểm nhấn đẩy lên cao trào và hệ thống LED đổi màu định hình nước vào ban đêm.
Nhạc nước trên hồ cần đọc được từ nhiều khoảng cách
Các lớp hiệu ứng cần kết hợp để tạo ra những đường nét lớn, hình khối rõ ràng, có sự tương phản giữa không gian cao và thấp cùng các điểm nhấn dễ nhận biết. “Trên một mặt hồ rộng, hiệu ứng cần được tổ chức thành những hình khối đủ rõ để người xem vẫn nhận ra bố cục khi đứng ở khoảng cách xa.”
Ánh sáng giúp tách các lớp nước vào ban đêm
Trong dự án nhạc nước Hoàng Đồng Lạng Sơn, hệ thống LED không chỉ làm nhiệm vụ đổi màu đơn thuần. Ánh sáng được lập trình để làm rõ hình thái của từng tia vòi, phân biệt trực quan các cụm thiết bị, tạo chiều sâu cho sân khấu nước và hỗ trợ hiệu quả trong các nhịp chuyển cảnh nhanh của kịch bản âm thanh.
Một hệ thống nhạc nước đặt giữa hồ cần tính đến những điều kiện vận hành nào?
Khi áp dụng thiết kế nhạc nước trên hồ, kỹ sư phải đối mặt với không gian vận hành ngoài trời và môi trường tự nhiên. Các yếu tố cần đánh giá kỹ lưỡng bao gồm sức gió, sự thay đổi mực nước, quy hoạch vùng nước rơi, khoảng cách từ cụm vòi tới mắt người xem, khả năng dao động của hệ phao, cũng như điều kiện tiếp cận và môi trường ngoài trời thay đổi theo mùa.
Gió ảnh hưởng đến hình thái tia nước
Sân khấu trung tâm đặt ở khu vực không gian mở khiến hệ thống chịu tác động trực tiếp của gió. Lực gió có thể làm thay đổi hướng bay của tia nước, bẻ cong hình khối thiết kế và làm sai lệch vùng nước rơi so với mặt bằng an toàn.
Mực nước cần được tính đến từ đầu
Mực hồ cảnh quan thường có sự biến động tự nhiên theo thời tiết. “Phao nổi giúp sân khấu đi cùng mặt nước, nhưng điều đó không loại bỏ bài toán mực hồ; nó chuyển bài toán sang kết cấu, neo giữ và các tuyến kết nối với bờ.” Hệ thống neo và các tuyến cáp ngầm phải được linh hoạt điều chỉnh để thích ứng với cao độ của hồ mà không làm hư hại thiết bị.
NPT triển khai thi công hệ thống nhạc nước Mailand Hoàng Đồng như thế nào?
Là đơn vị trực tiếp xử lý, quá trình NPT thi công nhạc nước Mailand phản ánh quy trình làm việc hệ thống từ trên bờ xuống dưới nước.

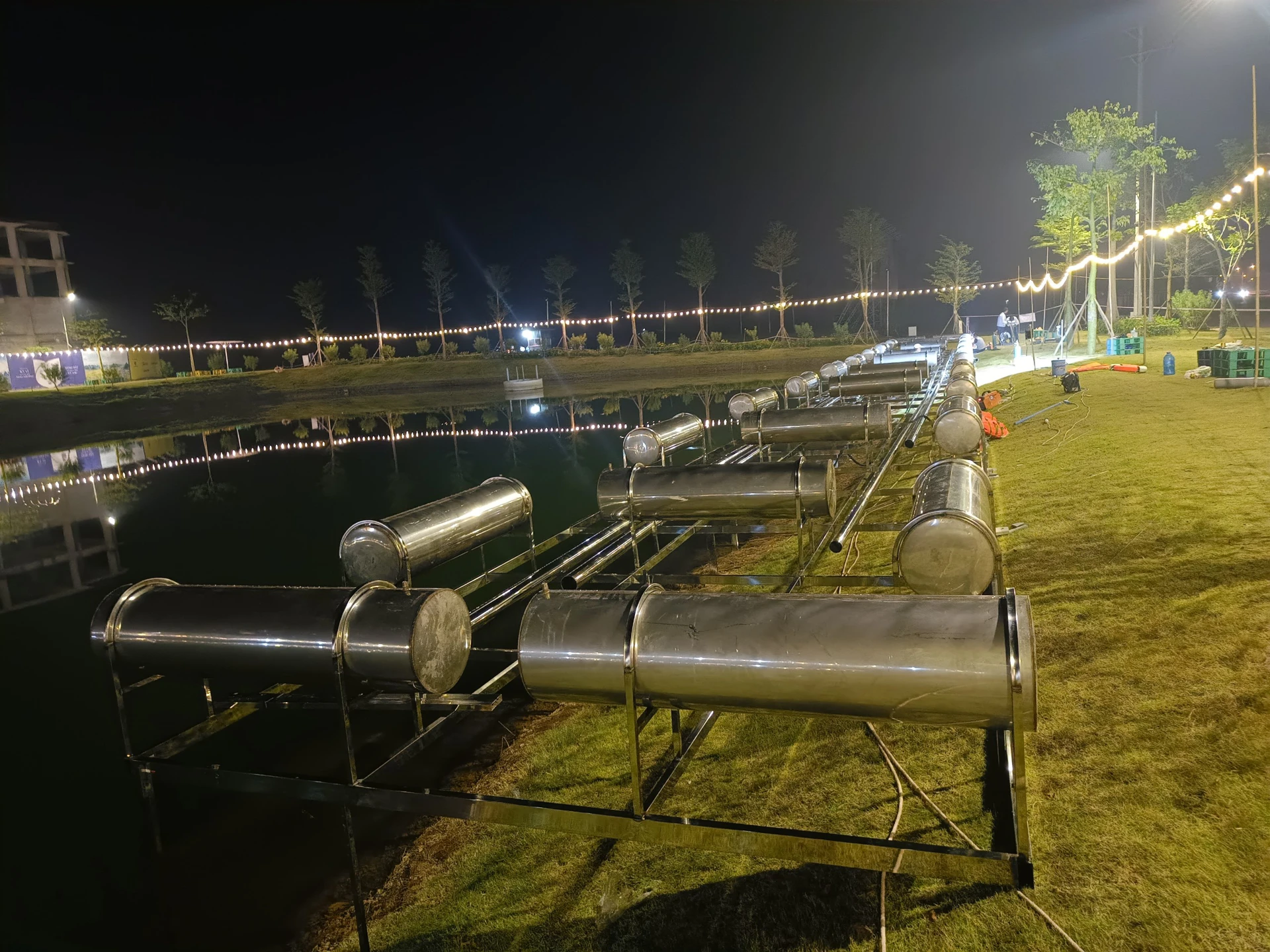

Tổ hợp hệ phao và khung kỹ thuật
Công tác bắt đầu bằng việc chuẩn bị các module nổi, gia công lắp ráp khung sườn, bố trí không gian cho thiết bị, kiểm tra các mối hàn liên kết và chuẩn bị mặt bằng trượt trước khi đưa kết cấu xuống hồ.

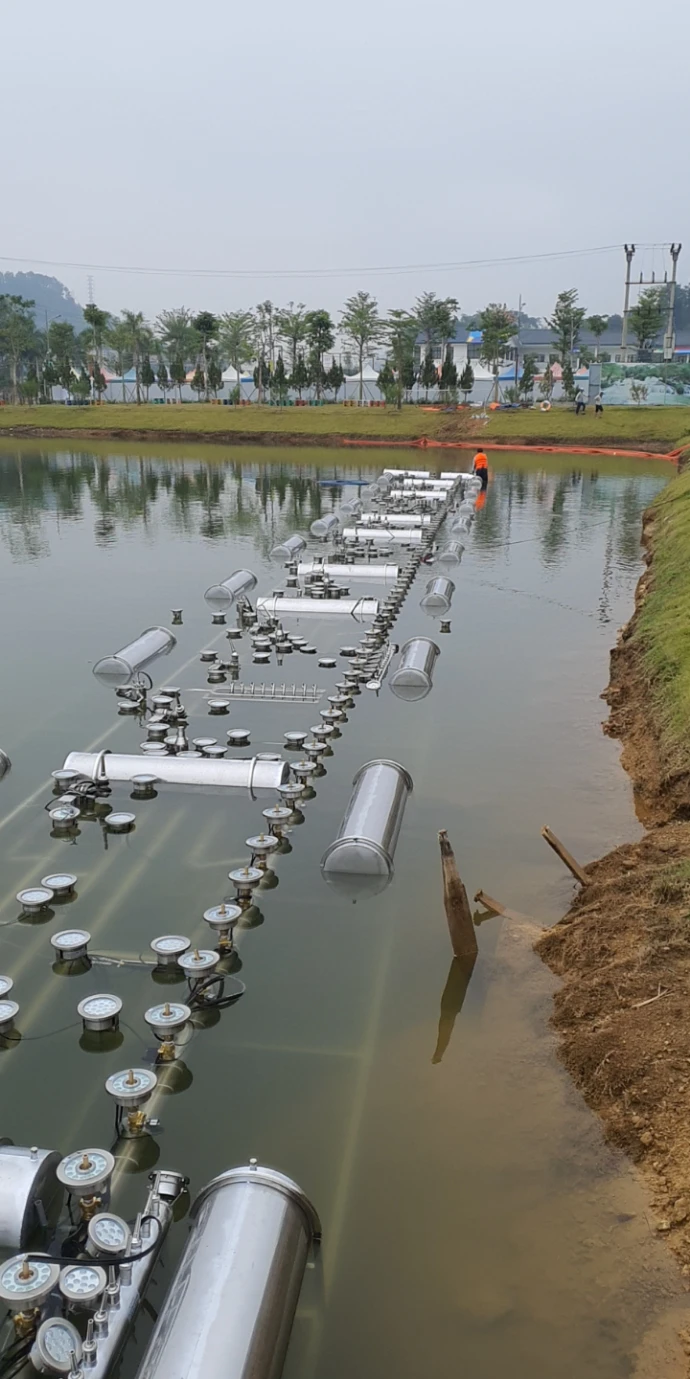

Lắp bơm, đường ống, vòi và LED
Trên các module vững chắc, kỹ sư tiến hành bố trí [hệ thống bơm nhạc nước], lắp đặt mạng lưới đường ống gom, định vị các nhóm vòi phun theo góc độ thiết kế, siết chặt đèn LED, kéo cáp và kiểm tra mọi điểm kết nối ngầm.

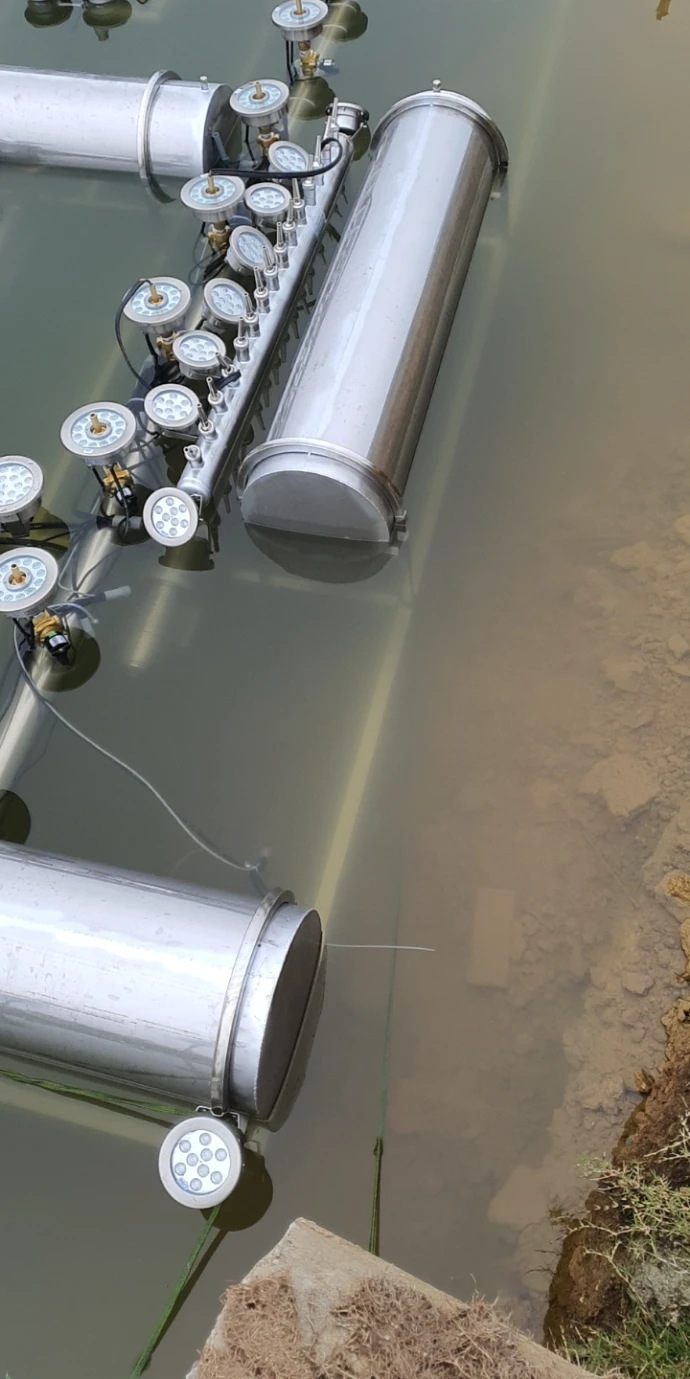

Đưa các module xuống hồ
Các cụm module kỹ thuật được cần cẩu hạ cẩn thận xuống nước, dùng xuồng kéo di chuyển tới vị trí trung tâm, tiến hành liên kết các cụm lại với nhau và kiểm tra độ nổi thực tế để chuẩn bị cho bước định vị.

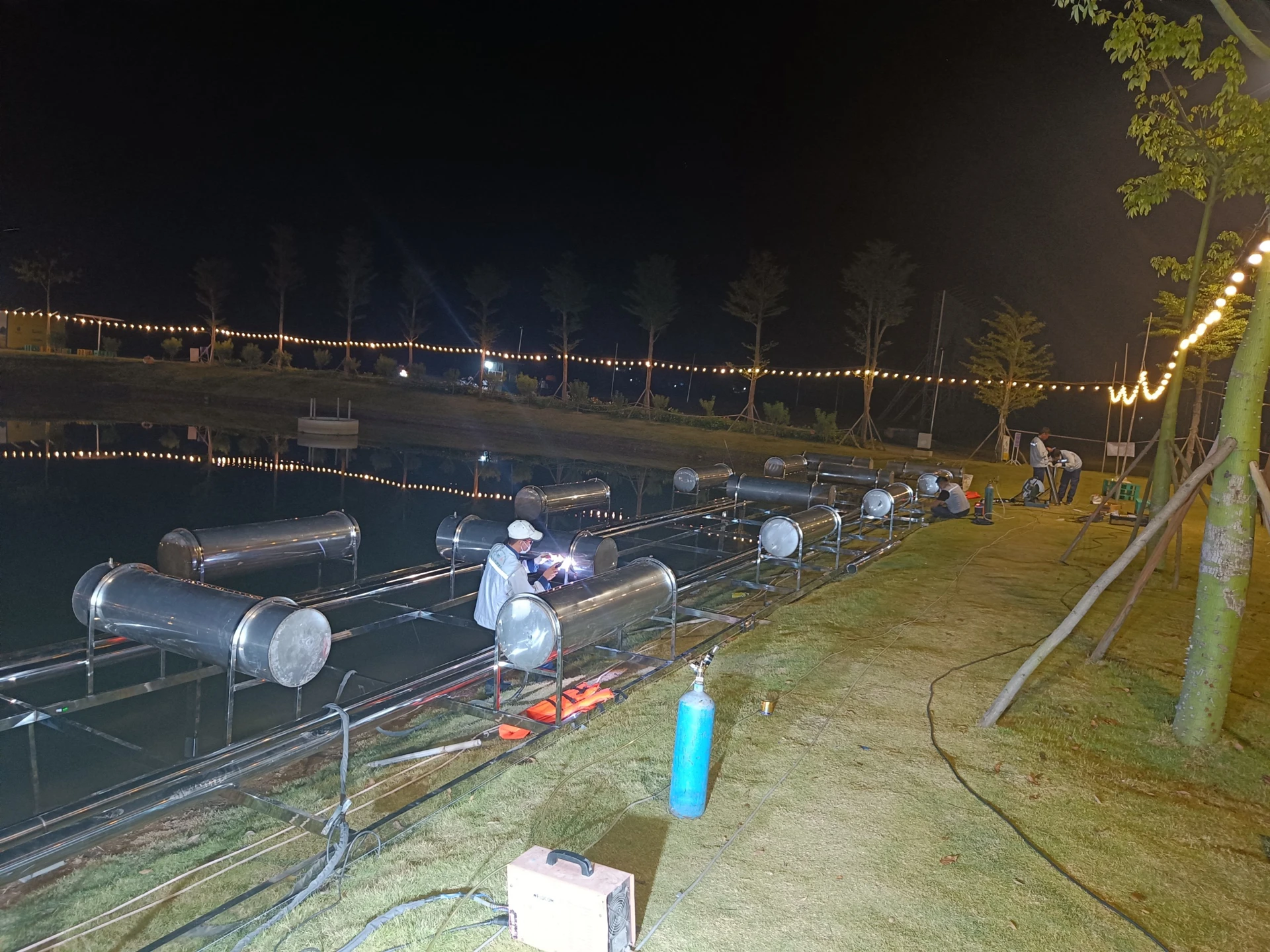

Định vị và neo giữ hệ thống
Hệ thống phao được đưa vào đúng tọa độ mặt bằng, căn chỉnh vị trí tương quan, liên kết thành khối vững chắc và triển khai cáp neo giữ dưới đáy để cố định sân khấu nước.
Đấu nối điện và tín hiệu từ bờ
Kỹ thuật viên triển khai kéo tuyến cáp nguồn động lực, cáp tín hiệu điều khiển ánh sáng từ phòng máy trên bờ ra đến khu vực trung tâm, đấu nối kín nước và kiểm tra thông mạch từng khu vực riêng biệt.
Chạy thử từng nhóm trước khi chạy toàn show
Quá trình thi công nhạc nước phao nổi kết thúc bằng khâu kiểm tra. Kỹ sư test độc lập từng bơm, vòi và LED trước khi kích hoạt chạy nhiều cụm cùng lúc. Bước cuối cùng là hiệu chỉnh hướng phun và màu sắc theo góc nhìn thực tế quanh bờ hồ. “Với hệ thống phao nổi, chạy thử không chỉ kiểm tra hiệu ứng nước; kỹ sư còn phải quan sát trạng thái của chính kết cấu nổi khi nhiều nhóm thiết bị cùng vận hành.”
Gửi mặt bằng hồ để NPT tư vấn phương án nhạc nước phao nổi
Vì sao khả năng bảo trì cần được tính ngay từ khi tổ chức hệ phao?
Thiết bị ngâm giữa mặt hồ sâu có điều kiện tiếp cận khác hoàn toàn so với sân khấu cạn. Do đó, yêu cầu bảo trì nhạc nước phao nổi phải được vạch ra từ sớm: từ cách kỹ thuật viên đưa thuyền tiếp cận module, kiểm tra bơm chìm, vòi phun, dây cáp cho đến khả năng kiểm tra độ căng của hệ neo và liên kết phao.
Module hóa hỗ trợ cô lập khu vực cần kiểm tra
Một hệ thống chia cụm rõ ràng tạo thuận lợi rất lớn khi cần chẩn đoán và xử lý cục bộ. Kỹ thuật viên có thể ngắt kết nối một module gặp sự cố để bảo dưỡng mà không làm tê liệt toàn bộ sân khấu. “Với thiết bị nằm giữa hồ, khả năng bảo trì không thể là phần bổ sung sau khi công trình hoàn thiện; nó phải được đưa vào cách tổ chức hệ thống ngay từ đầu.”
Nhạc nước đóng vai trò gì trong hồ cảnh quan của Mailand Hoàng Đồng?
Hồ nước rộng lớn vốn là một không gian tĩnh lặng vào ban ngày. Khi hệ thống nhạc nước hồ cảnh quan khu đô thị vận hành, mặt hồ được thổi vào luồng sinh khí mới với những chuyển động nhịp nhàng, ánh sáng đa sắc và âm thanh lan tỏa. Công trình bổ sung một điểm nhìn thu hút vào buổi tối, trở thành một phần gắn kết không gian dạo bộ và quảng trường sinh hoạt chung. “Nhạc nước không thay thế chức năng cảnh quan của hồ; nó bổ sung một trạng thái vận hành mới cho mặt nước vào những thời điểm cần tạo hoạt động và trải nghiệm.”
Tóm tắt quy mô hạng mục nhạc nước Mailand
| Hạng mục | Thông tin dự án Mailand Hoàng Đồng – Lạng Sơn |
|---|---|
| Quy mô khu đô thị | Khoảng 193 ha |
| Đơn vị phát triển | Phú Long |
| Vị trí nhạc nước | Hồ cảnh quan trung tâm |
| Loại hình | Nhạc nước phao nổi |
| Kết cấu | Hệ module/cụm thiết bị nổi trên mặt hồ |
| Hiệu ứng | Nhiều lớp nước định hình khối không gian |
| Ánh sáng | Hệ thống LED tách lớp |
| Trình diễn | Nước – ánh sáng – âm thanh đồng bộ |
| Kết nối kỹ thuật | Cáp ngầm nối từ bờ ra hệ thống nổi |
| Định vị | Hệ thống được neo giữ linh hoạt trên hồ |
| NPT | Đơn vị thi công hệ thống nhạc nước |
Dự án Mailand thể hiện những năng lực nào của NPT?
Thực tế công trường NPT nhạc nước Mailand là bằng chứng xác thực cho kinh nghiệm thi công trong điều kiện phức tạp. Khả năng của NPT bao phủ chu trình trọn vẹn: từ tổ chức thiết bị trên kết cấu nổi, tổ hợp đa dạng hệ cơ điện trên cùng một không gian hẹp, đến kỹ năng đưa hệ thống cồng kềnh ra giữa hồ an toàn. Việc xử lý kết nối cáp điện ngầm, định vị neo giữ và kinh nghiệm chạy thử, hiệu chỉnh thực tế ngay trên mặt nước dao động là thế mạnh cốt lõi. “Năng lực thi công nhạc nước phao nổi không chỉ nằm ở thiết bị tạo hiệu ứng mà còn ở khả năng đưa toàn bộ hệ thống ra mặt hồ, định vị chính xác và duy trì điều kiện để thiết bị vận hành ổn định.”
Tham khảo thêm: [Các dự án nhạc nước phao nổi của NPT]
Những điều chủ đầu tư có thể tham khảo từ case study Mailand Hoàng Đồng
Dưới đây là checklist các yếu tố kỹ thuật quan trọng mà các dự án có hồ trung tâm cần đánh giá:
| Hạng mục cần đánh giá | Câu hỏi cần đặt ra để lập phương án |
|---|---|
| Mặt hồ | Hệ thống nên xây nền bê tông cố định hay sử dụng kết cấu phao nổi? |
| Vị trí sân khấu | Sân khấu nước nên đặt gần bờ hay dịch chuyển ra giữa mặt hồ? |
| Điểm nhìn | Khán giả sẽ quan sát từ một hướng quảng trường hay nhiều hướng quanh hồ? |
| Kết cấu | Trọng lượng thiết bị cơ điện được phân bố trên kết cấu phao như thế nào để cân bằng? |
| Module | Có thể chia cắt hệ thống lớn thành các cụm module nhỏ hợp lý không? |
| Neo giữ | Sân khấu nước được định vị và giữ đúng mặt bằng bằng giải pháp cáp neo nào? |
| Mực nước | Mực nước tự nhiên của hồ dao động sẽ tác động đến thiết bị ngầm ra sao? |
| Điện – tín hiệu | Tuyến cáp động lực từ phòng máy trên bờ ra mặt hồ được đi ngầm và bảo vệ thế nào? |
| Gió | Vùng nước rơi có bị lệch lạc nhiều trong điều kiện gió ngoài trời không? |
| Chạy thử | Có kế hoạch test kín nước từng module trước khi đồng bộ toàn show không? |
| Bảo trì | Kỹ thuật viên sẽ di chuyển ra giữa hồ để tiếp cận thiết bị bằng phương tiện gì? |
| Vận hành | Hệ thống điện có hỗ trợ ngắt cô lập từng cụm khi cần sửa chữa cục bộ không? |
Chủ đầu tư có thể gửi mặt bằng hồ, kích thước mặt nước và yêu cầu trình diễn để NPT hỗ trợ đánh giá phương án nhạc nước phao nổi phù hợp.
KẾT LUẬN
Dự án nhạc nước Lạng Sơn (Mailand Hoàng Đồng) cho thấy việc triển khai hiệu ứng trên hồ không nhất thiết phải bắt đầu bằng giải pháp đổ nền móng cố định. Bằng việc áp dụng kết cấu phao nổi, các thành phần kỹ thuật cơ điện được tổ chức thành một sân khấu module độc lập, linh hoạt.
Sự khác biệt kỹ thuật nằm ở quá trình tổ hợp, hạ thủy, định vị, neo giữ và chạy thử thực tế ngoài không gian nước trước khi trở thành một hệ thống trình diễn hoàn chỉnh. Việc lựa chọn công nghệ thi công cần ưu tiên tính toán kỹ lưỡng về điều kiện mặt hồ, vị trí tương quan, khả năng thi công an toàn và yêu cầu bảo trì lâu dài.
Gửi mặt bằng hồ, thông tin mực nước và yêu cầu trình diễn để NPT Nhạc Nước Pro tư vấn phương án thiết kế và thi công nhạc nước theo công nghệ phao nổi phù hợp nhất.
Tham khảo thêm năng lực triển khai qua [các dự án nhạc nước tiêu biểu của NPT].
FAQ – CÂU HỎI THƯỜNG GẶP VỀ KỸ THUẬT VÀ VẬN HÀNH PHAO NỔI
Biến động mực nước hồ có ảnh hưởng đến khả năng hoạt động của nhạc nước phao nổi không?
Hệ thống phao nổi có cơ chế dao động tự nhiên theo cao độ của mặt nước. Tuy nhiên, để hệ thống vận hành an toàn, độ chùng của hệ thống neo giữ và cáp điện nối từ bờ phải được tính toán đủ biên độ, giúp module tự do nổi lên hạ xuống mà không làm căng hay đứt gãy hệ thống cấp nguồn ngầm.
Khi cần kiểm tra sửa chữa máy bơm giữa hồ, nhân viên kỹ thuật tiếp cận bằng cách nào?
Do đặc thù thiết kế module hóa, nhân viên bảo trì có thể sử dụng thuyền công tác để di chuyển ra vị trí phao trung tâm. Tại đây, kỹ thuật viên tiến hành ngắt điện cô lập khu vực bị lỗi và sử dụng các điểm tựa thao tác để tháo dỡ thiết bị mà không cần phải cẩu toàn bộ hệ thống lên bờ.
Việc kết nối điện động lực ngầm từ bờ ra cụm thiết bị giữa hồ có rủi ro về điện không?
Nếu tuân thủ đúng quy chuẩn, rủi ro này được kiểm soát. Hạ tầng điện từ thiết bị, hộp cáp ngầm đều phải đạt chuẩn IP68 chống nước tuyệt đối. Quan trọng nhất, tủ điều khiển trên bờ được trang bị cơ cấu chống dòng rò, đảm bảo tự động cắt điện khi phát hiện bất kỳ sự cố cách điện nào dưới nước.
Những dạng hồ cảnh quan nào nên cân nhắc ứng dụng giải pháp nhạc nước phao nổi?
Giải pháp kết cấu nổi đặc biệt phù hợp cho những hồ có diện tích bề mặt rộng, nền địa chất đáy yếu không thuận lợi đổ móng, hoặc những dự án muốn rút ngắn tiến độ thi công, không muốn tháo cạn nước hồ và can thiệp quá mức vào cấu trúc tự nhiên hiện hữu.
