Tại khu quảng trường ngoài trời phía Lạc Long Quân của Lotte Mall West Lake Hanoi, NPT triển khai một hệ thống nhạc nước âm sàn – Dry Fountain được tích hợp gần như hoàn toàn vào mặt bằng West Lake Square.
Điểm đặc biệt của công trình không nằm ở một hồ nước lớn hay những thiết bị dễ nhìn thấy. Khi hoàn thiện, phía trên chủ yếu là mặt đá quảng trường, các module vòi – LED và những tuyến thu nước được tổ chức gọn trong mặt bằng. Phần phức tạp nhất của hệ thống lại nằm phía dưới: khung kỹ thuật, mạng đường ống, van, đầu nối, tuyến cáp và các không gian phục vụ kiểm tra, vận hành.
Khi hệ thống hoạt động, mặt quảng trường trở thành một sân khấu nước – ánh sáng. Khi dừng nước, khu vực vẫn tiếp tục đảm nhiệm vai trò của một không gian đi bộ và tổ chức hoạt động ngoài trời.
Với chúng tôi, đây chính là bài toán cốt lõi của dự án: làm thế nào để đưa một hệ thống thủy lực và ánh sáng hoàn chỉnh xuống dưới mặt quảng trường mà vẫn giữ được một bề mặt sạch, liên tục và linh hoạt cho trung tâm thương mại.
Vì sao chúng tôi triển khai sân nhạc nước âm sàn tại West Lake Square?
West Lake Square vừa là không gian tiếp cận Lotte Mall West Lake Hanoi, vừa cần giữ khả năng phục vụ dòng người và các hoạt động ngoài trời.
Nếu sử dụng một hồ phun truyền thống, một phần mặt bằng sẽ thường xuyên bị dành riêng cho công trình nước. Với Dry Fountain, chúng tôi xử lý bài toán theo hướng khác: hệ thống trình diễn được tích hợp xuống dưới mặt sàn.
Khi chạy show, khu vực trở thành sân nước – ánh sáng. Khi hệ thống dừng, các module nằm gọn trong mặt đá và quảng trường có thể tiếp tục được sử dụng cho những chức năng khác.
Điều đó đặc biệt phù hợp với một dự án thương mại, nơi mặt bằng ngoài trời cần có khả năng thay đổi theo thời điểm, lượng khách và hoạt động sự kiện.
Với chúng tôi, giá trị của sân nhạc nước âm sàn không chỉ là tạo thêm một hiệu ứng cảnh quan. Giải pháp phải tạo trải nghiệm khi vận hành nhưng không khóa cứng quảng trường vào một chức năng duy nhất.

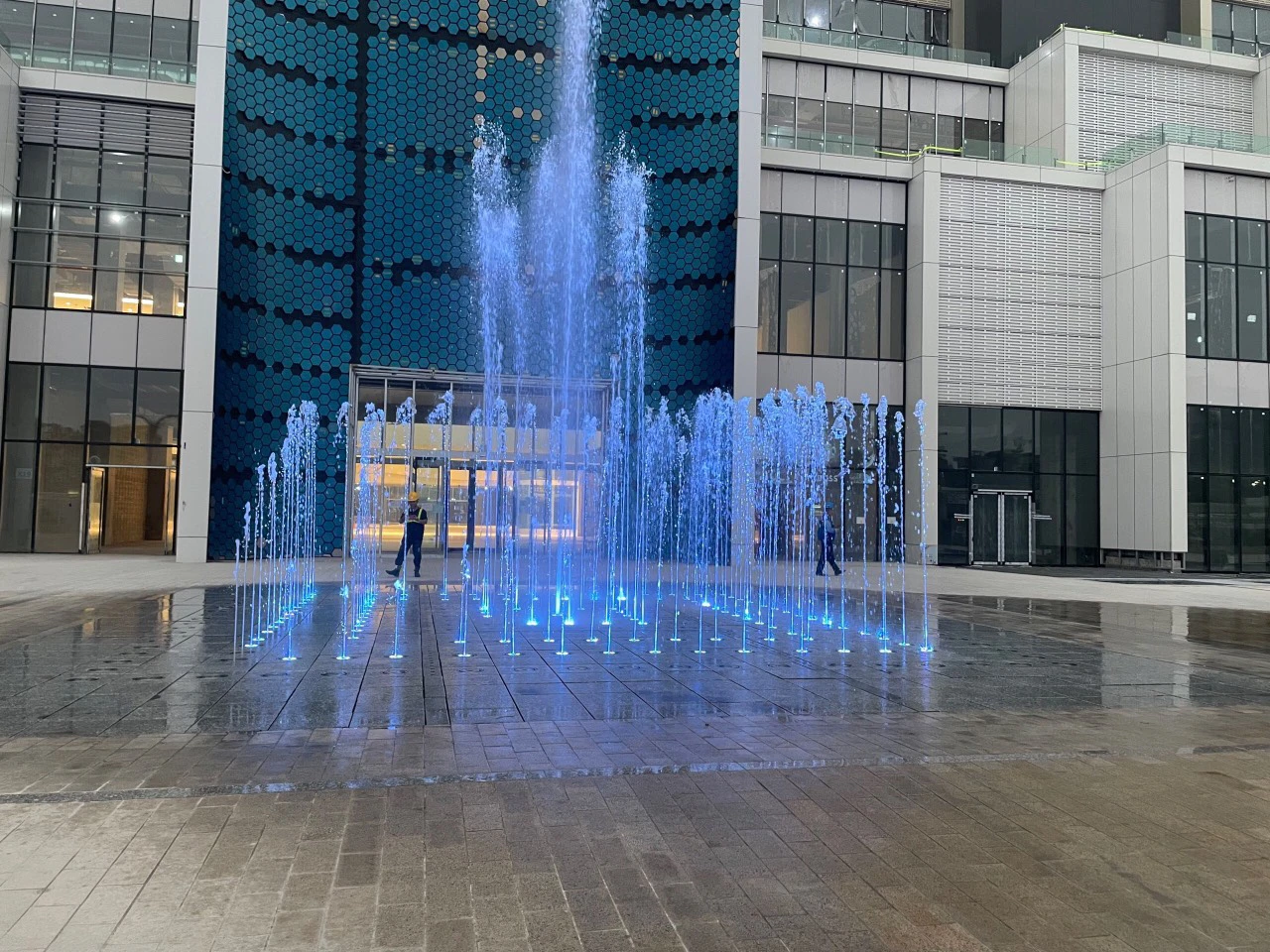

Từ khảo sát mặt bằng đến phương án thiết kế
Trước khi bắt đầu thi công, NPT tiếp nhận yêu cầu dự án và khảo sát mặt bằng thực tế để đánh giá không gian, cao độ hoàn thiện, hướng tiếp cận, quan hệ với cảnh quan và những điều kiện ảnh hưởng đến việc bố trí sân nước.
Từ dữ liệu khảo sát và yêu cầu sử dụng quảng trường, chúng tôi phát triển phương án bố trí và phối cảnh để chủ đầu tư có thể hình dung trước cách hệ thống xuất hiện trong không gian.
Ở bước này, phương án không chỉ thể hiện tia nước đẹp hay không. Chúng tôi cần đồng thời xem xét vị trí sân nước, mối quan hệ với tuyến đi bộ, mặt đá hoàn thiện, cách bố trí các module vòi – LED và khả năng trả lại mặt bằng khi hệ thống ngừng hoạt động.
Sau khi các phương án được trao đổi và thống nhất với chủ đầu tư, chúng tôi mới chuyển sang triển khai kỹ thuật chi tiết cho hệ thống phía dưới mặt sàn.
Với dự án Lotte Mall West Lake, bước thiết kế ban đầu đặc biệt quan trọng bởi phần lớn thiết bị sau khi hoàn thiện sẽ không còn nhìn thấy. Một thay đổi nhỏ về cao độ, vị trí module hay tuyến kỹ thuật ở giai đoạn đầu có thể ảnh hưởng trực tiếp đến lớp hoàn thiện kiến trúc về sau.
Vòi phun và LED được tích hợp vào mặt đá như thế nào?

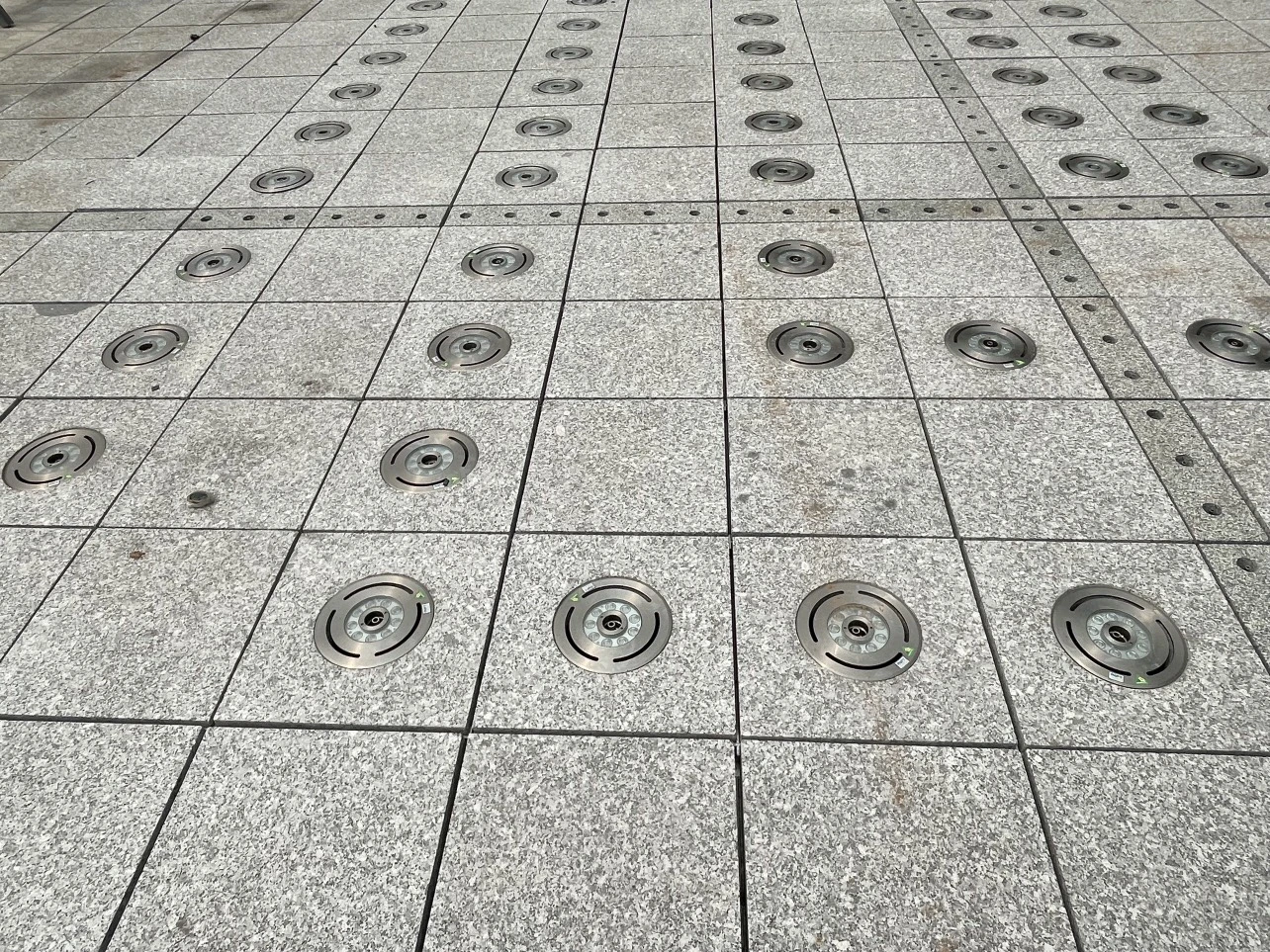

Trên mặt sân hoàn thiện, mỗi module trình diễn được bố trí chìm vào lớp đá quảng trường. Vòi phun nằm ở khu vực trung tâm module và LED dạng vòng được tổ chức bao quanh.
Cách bố trí này giúp nước và ánh sáng xuất phát từ cùng một điểm thị giác.
Khi hệ thống vận hành vào buổi tối, ánh sáng hỗ trợ làm rõ tia nước. Khi dừng, module vẫn nằm gọn trong mặt sàn thay vì trở thành một thiết bị nổi cản trở bố cục quảng trường.
Đây là một điểm rất khác của Dry Fountain so với đài phun truyền thống.
Với một sân nước âm sàn, vòi phun không phải thiết bị được “đặt lên” mặt quảng trường sau khi công trình hoàn thiện. Vòi, LED và lớp đá phải được xem như những thành phần của cùng một hệ mặt sàn ngay từ giai đoạn triển khai kỹ thuật.
Cao độ giữa module và lớp hoàn thiện vì vậy cần được kiểm soát chặt chẽ. Nếu các lớp không được phối hợp tốt, mặt bằng có thể xuất hiện sai lệch, ảnh hưởng cả kiến trúc, khả năng thu nước và quá trình sử dụng sau này.
Nước được thu hồi như thế nào khi không có hồ mở?
Một trong những bài toán quan trọng nhất của Dry Fountain là nước đi đâu sau khi phun lên.

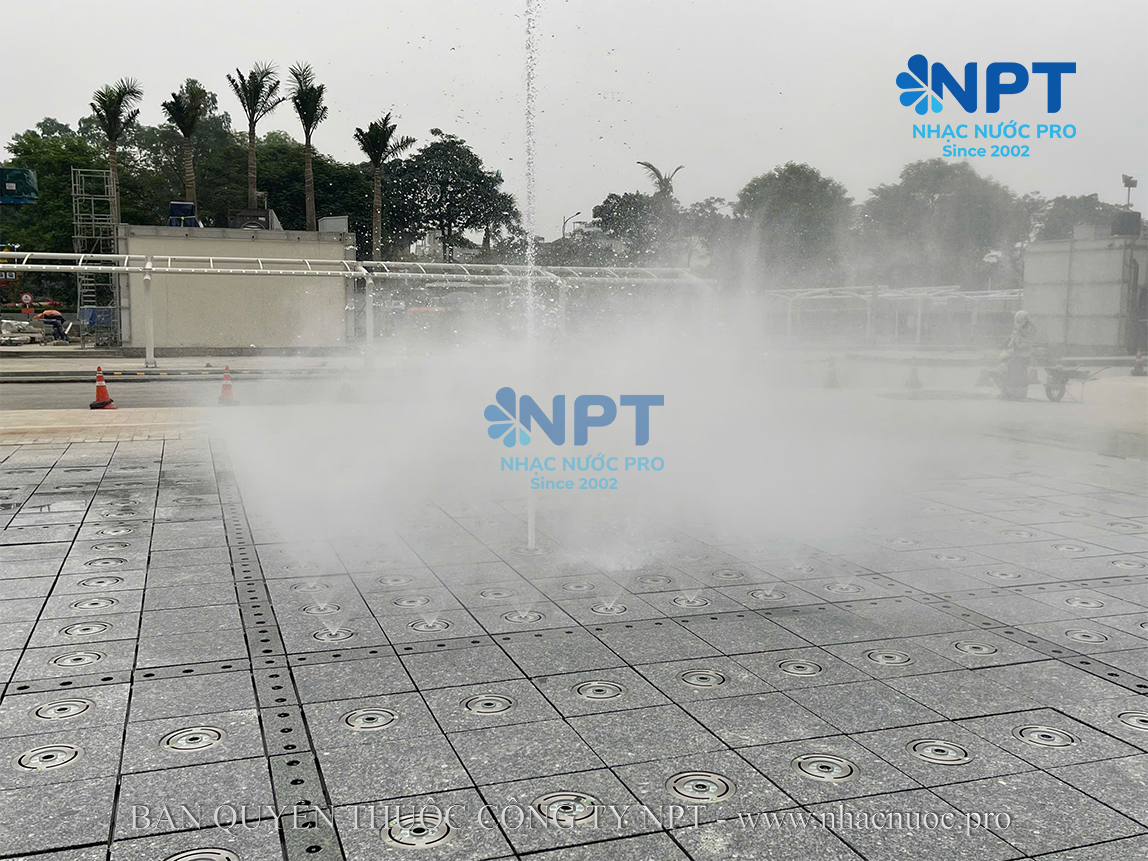

Ở Lotte Mall West Lake, trên bề mặt sân có các tuyến khe thu nước được bố trí trong khu vực trình diễn.
Khi tia nước rơi trở lại mặt đá, nước được dẫn về hệ thống kỹ thuật phía dưới để tiếp tục chu trình tuần hoàn.
Điều này có nghĩa khả năng thu nước phải được tính cùng lúc với bố trí vòi và hoàn thiện mặt sân. Nó không phải một chi tiết bổ sung sau cùng.
Nếu một sân nước phun tốt nhưng thu nước không phù hợp, khu vực vận hành có thể xuất hiện nước lưu lại trên bề mặt hoặc lan sang vùng lân cận, ảnh hưởng đến dòng người và công năng quảng trường.
Vì vậy, khi chạy thử, chúng tôi không chỉ quan sát tia nước có đúng hình dạng hay không. Chúng tôi còn kiểm tra vùng nước rơi, quá trình nước quay về hệ thu và trạng thái mặt sân sau từng chu kỳ vận hành.
Ở một sân nhạc nước âm sàn, khả năng thu nước quan trọng không kém khả năng phun nước, bởi toàn bộ trải nghiệm diễn ra ngay trên mặt bằng người dùng tiếp cận.
Phía dưới mặt sàn là một hệ kỹ thuật hoàn chỉnh
Khi nhìn sân nhạc nước đã hoàn thiện, người xem gần như không thấy phần phức tạp nhất của công trình.
Trong quá trình thi công, trước khi lớp đá được hoàn thiện, toàn bộ cấu trúc phía dưới được mở ra rõ ràng hơn: hệ khung đỡ, mạng đường ống, các nhánh cấp, van, đầu nối, tuyến cáp và các vị trí module.

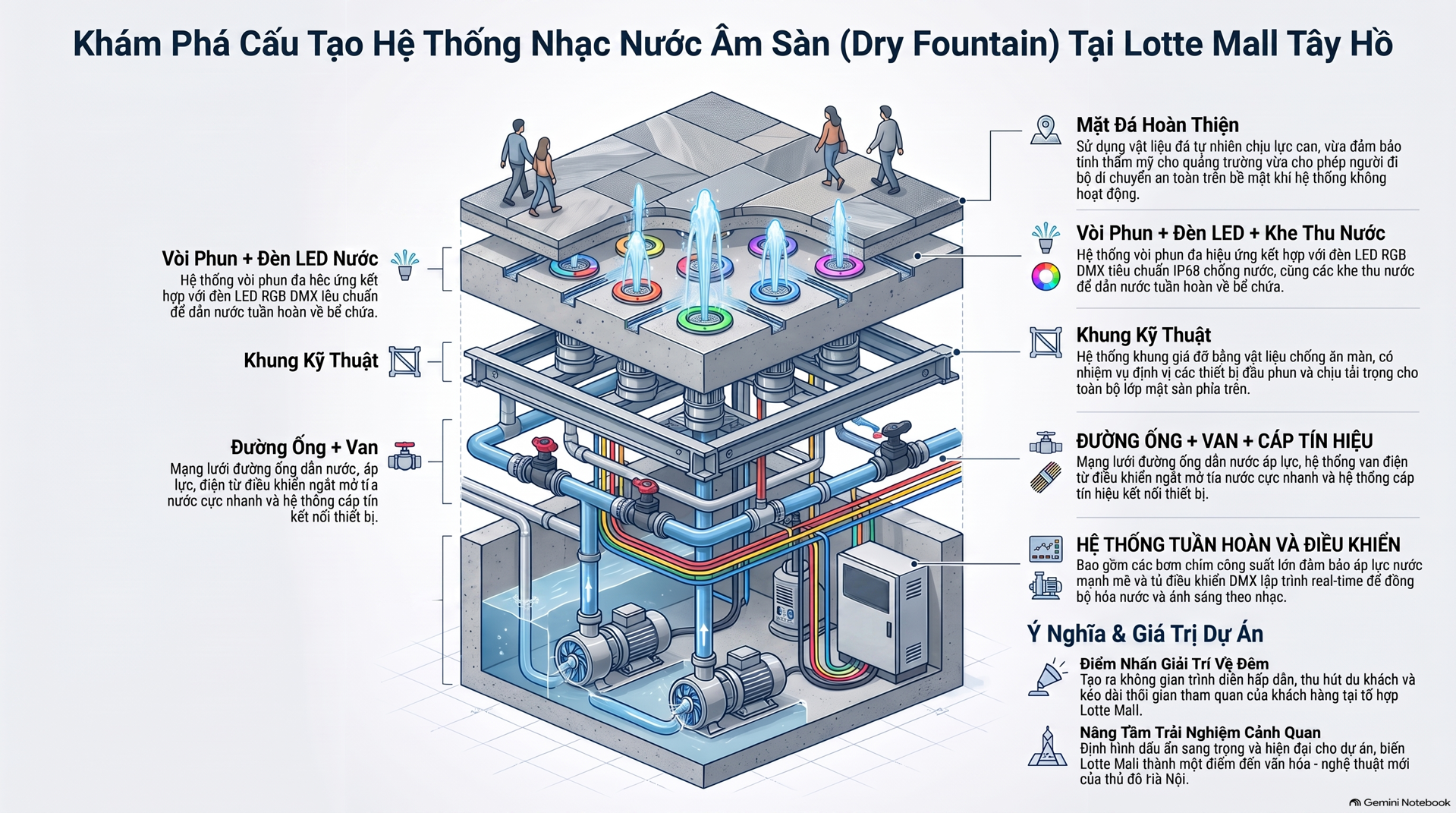

Có thể hình dung cấu trúc theo từng lớp:
| Lớp | Vai trò |
|---|---|
| Mặt đá hoàn thiện | Bề mặt quảng trường |
| Module vòi – LED và khe thu nước | Lớp trình diễn trực tiếp |
| Hệ khung kỹ thuật | Tổ chức và đỡ các lớp phía trên |
| Đường ống – van – cáp | Cấp nước, kết nối và vận hành |
| Khoang kỹ thuật | Không gian cho hệ thống phía dưới |

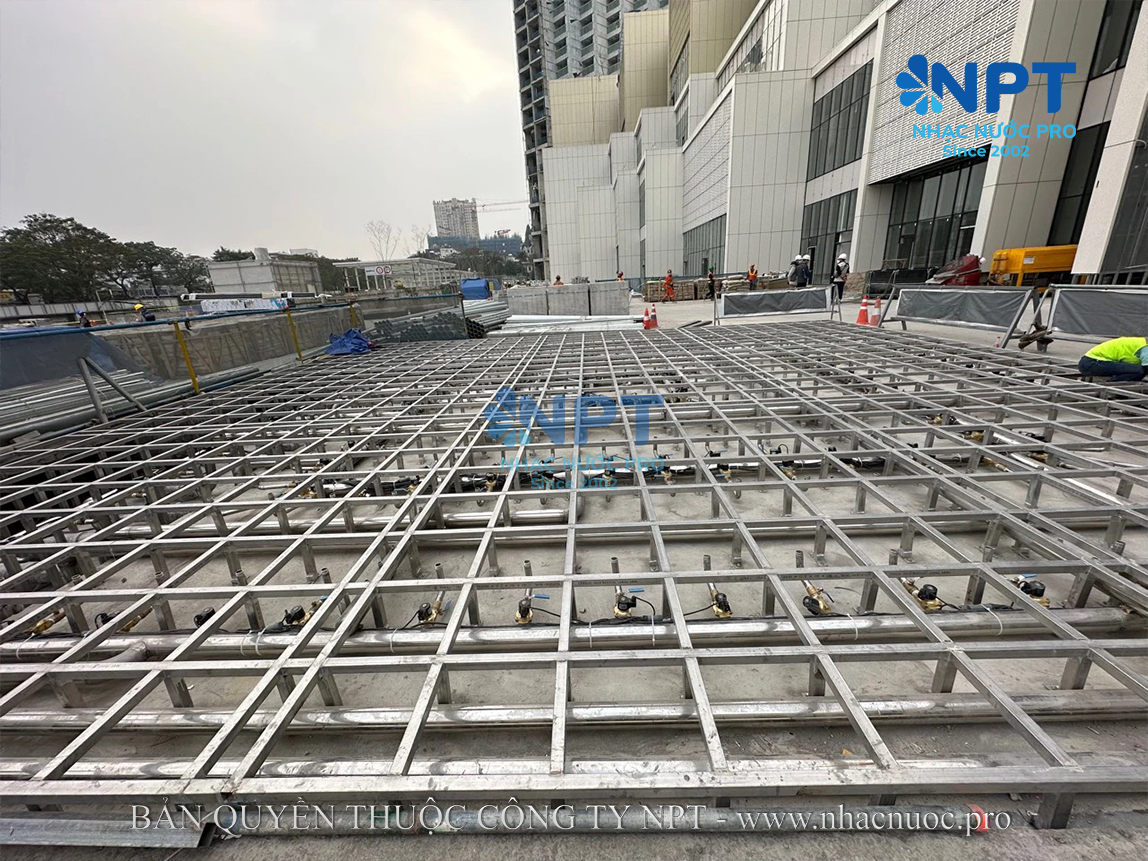

Hệ khung tạo không gian cho phần kỹ thuật
Khung phía dưới không chỉ phục vụ lớp mặt sân. Nó giúp hình thành khoảng không để chúng tôi tổ chức đường ống, cáp và các thành phần kỹ thuật trước khi hoàn thiện phía trên.

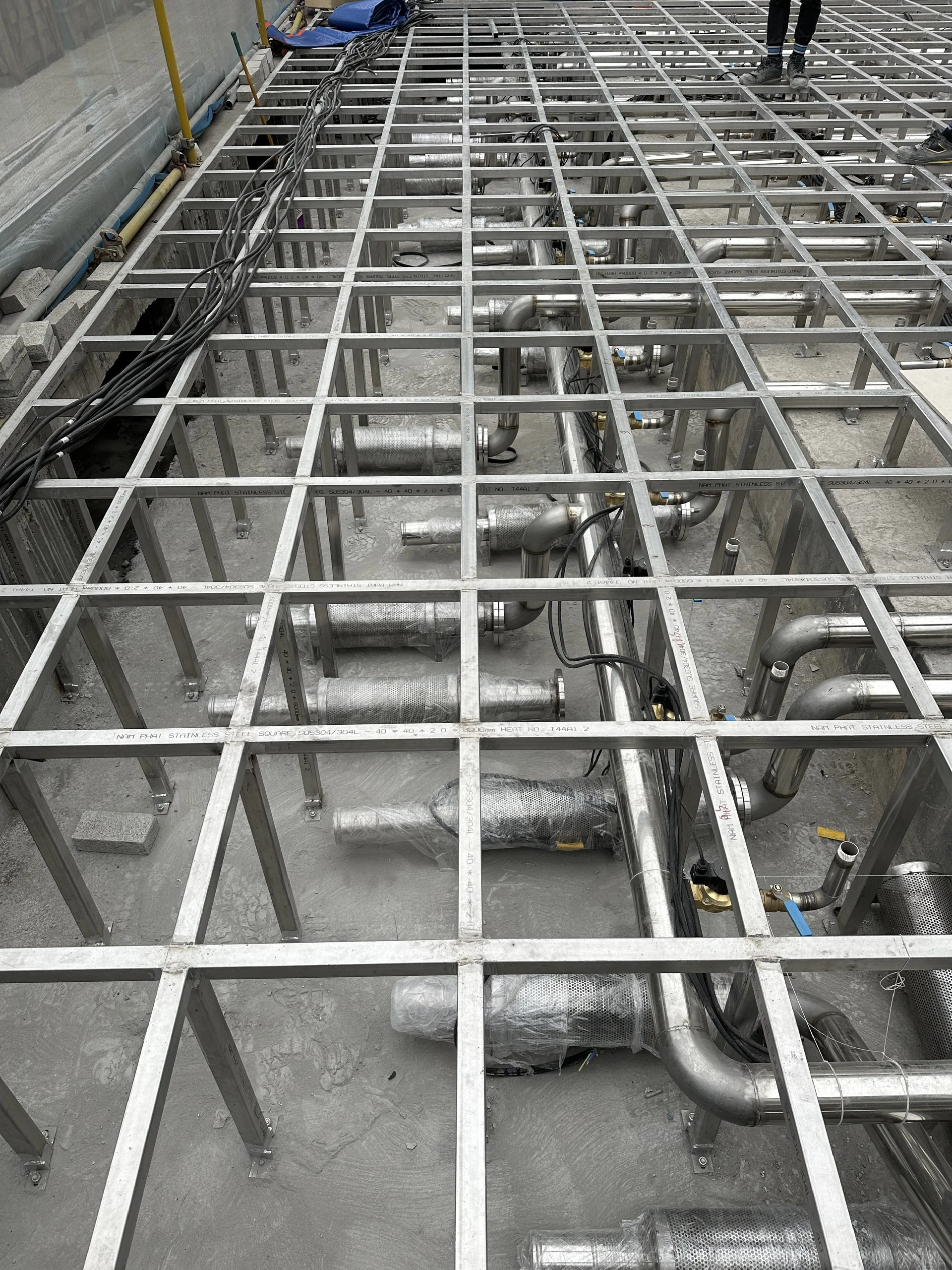

Mạng đường ống phải được xử lý trước khi đóng mặt sàn
Đường ống được triển khai thành nhiều tuyến và nhánh dưới hệ khung.
Ở giai đoạn này, việc định vị và kiểm tra kết nối đặc biệt quan trọng bởi sau khi mặt đá hoàn thiện, khả năng tiếp cận trực tiếp sẽ hạn chế hơn.
Vì vậy, trước khi đóng lớp mặt sân, chúng tôi cần kiểm tra kỹ vị trí đường ống, các nhánh, đầu nối và sự phối hợp với module phía trên.
Sau khi quảng trường hoàn thiện, phần lớn hệ thống kỹ thuật sẽ biến mất khỏi tầm mắt. Chất lượng của giai đoạn thi công phía dưới vì vậy quyết định trực tiếp đến khả năng vận hành và bảo trì về sau.

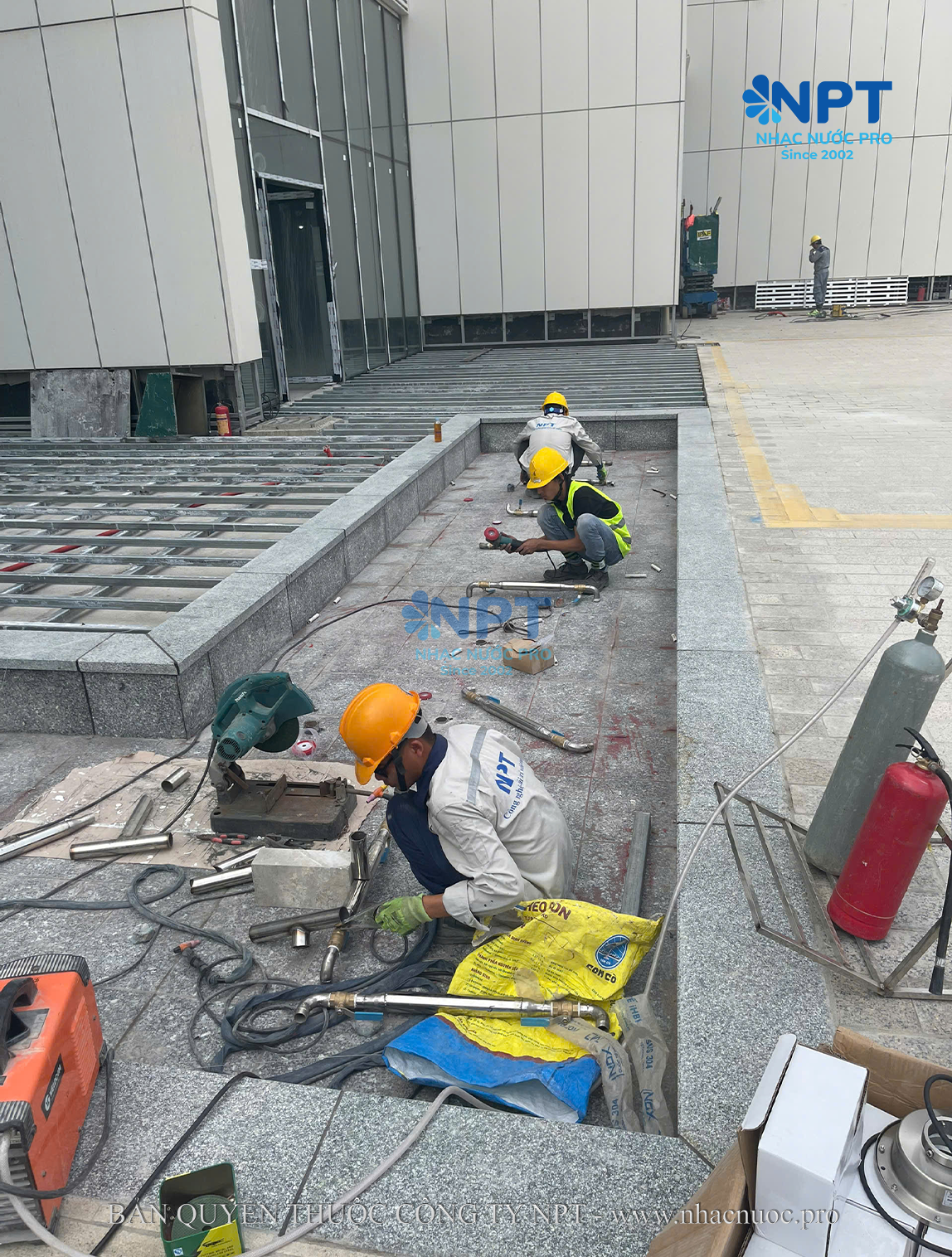

NPT tổ chức khả năng bảo trì ngay từ khi thi công
Một Dry Fountain không thể được thiết kế theo cách “đóng kín” toàn bộ hệ thống rồi chỉ tìm cách tiếp cận khi xảy ra sự cố.
Trong cấu trúc tại Lotte Mall West Lake, chúng tôi bố trí các vị trí có thể tiếp cận khoang kỹ thuật phía dưới.
Nhờ đó, trong quá trình vận hành, kỹ thuật viên có cơ sở để kiểm tra một số khu vực đường ống, van, cáp hoặc đầu nối mà không phải tháo toàn bộ mặt quảng trường.
Đây là một điểm chúng tôi luôn coi trọng trong các hệ thống âm sàn.
Một sân nước có thể rất đẹp trong ngày bàn giao, nhưng nếu mọi thiết bị đều bị che kín và không có phương án tiếp cận hợp lý, công tác bảo trì về sau sẽ trở nên phức tạp.
Vì vậy, khả năng bảo trì phải được tính từ lúc thiết kế và thi công, không phải sau khi hệ thống đã gặp vấn đề.
Vì sao chúng tôi sử dụng nhiều lớp chiều cao nước?
Tư liệu chạy thử cho thấy sân nước tại Lotte Mall West Lake được tổ chức với nhiều lớp cao độ khác nhau.
Thay vì tất cả vòi phun cùng một mức, chúng tôi tạo sự khác biệt giữa lớp nước thấp, các nhóm trung gian và những tia cao hơn để xây dựng bố cục.
Các lớp thấp giữ chuyển động gần mặt sàn và tạo nền cho toàn khu vực. Những nhóm cao hơn đóng vai trò điểm nhấn, phá vỡ mặt phẳng ngang của quảng trường và tạo mốc thị giác từ xa.
Cách tổ chức này cũng giúp show có nhịp.
Nếu tất cả tia đều hoạt động liên tục ở cùng một chiều cao, hệ thống dễ trở thành một ma trận đồng đều, thiếu điểm chính và khó tạo chuyển cảnh.
Một sân nước có nhiều vòi không đồng nghĩa tất cả tia cần đạt cùng độ cao. Chính sự khác nhau giữa lớp nền và điểm nhấn mới tạo nên bố cục trình diễn.
Tìm hiểu cách lập trình và điều khiển show nhạc nước
Sân nhạc nước bổ sung trải nghiệm gì cho Lotte Mall West Lake?
West Lake Square là khu vực ngoài trời phía Lạc Long Quân, nằm trên hành trình tiếp cận Lotte Mall West Lake Hanoi.
Trong bối cảnh này, sân nước có thể đóng vai trò như một lớp chuyển động của quảng trường: tạo điểm nhìn vào buổi tối, bổ sung trải nghiệm nước – ánh sáng và trở thành bối cảnh cho các hoạt động ngoài trời.
Điểm chúng tôi đánh giá quan trọng hơn là khả năng thay đổi trạng thái của cùng một mặt bằng.
Khi cần trình diễn, hệ thống nước và ánh sáng hoạt động.
Khi quảng trường cần ưu tiên dòng người hoặc một hoạt động khác, hệ thống có thể ngừng để trả lại phần lớn công năng mặt bằng.
Trong một dự án retail, hệ thống cảnh quan tốt không chỉ cần tạo trải nghiệm khi hoạt động mà còn phải biết nhường không gian cho những chức năng khác.
NPT triển khai thi công sân nhạc nước Lotte Mall như thế nào?
Sau khi phương án được thống nhất, chúng tôi chuyển sang giai đoạn triển khai kỹ thuật và thi công thực tế.
Định vị hệ thống và triển khai mạng đường ống
Trước tiên, chúng tôi xác định phạm vi sân nước, vị trí các module và mối quan hệ với cao độ mặt hoàn thiện.
Mạng đường ống được triển khai phía dưới mặt sân, với các tuyến chính và nhánh cấp được tổ chức phù hợp với bố trí hiệu ứng.
Ở giai đoạn này, vị trí đường ống phải đồng thời phối hợp với khung kỹ thuật, module phía trên và những không gian cần dành cho công tác tiếp cận sau này.
Thi công hệ khung kỹ thuật
Sau khi các lớp hạ tầng chính được định vị, chúng tôi triển khai hệ khung để tổ chức khoảng không phía dưới và chuẩn bị cho lớp hoàn thiện.
Khung, đường ống, cáp và vị trí module cần được phối hợp với nhau thay vì thi công như những hệ độc lập.
Đây là một trong những giai đoạn thể hiện rõ nhất đặc trưng của Dry Fountain: một lượng lớn kỹ thuật phải được tổ chức trong khoảng không giới hạn ngay dưới một bề mặt kiến trúc cần hoàn thiện sạch và chính xác.
Lắp vòi, LED và module âm sàn
Các đầu phun và LED được đưa vào đúng vị trí đã xác định, sau đó căn chỉnh theo cao độ lớp đá.
Chúng tôi kiểm tra từng điểm trước khi hoàn thiện toàn bộ mặt sân, bởi khi lớp đá đã đóng lại, việc thay đổi vị trí sẽ phức tạp hơn nhiều.
Hoàn thiện mặt sân và hệ thu nước
Khi các lớp kỹ thuật đã đạt yêu cầu, công việc chuyển sang phối hợp hoàn thiện mặt đá, khe thu nước và các điểm tiếp cận kỹ thuật.
Mục tiêu là để người sử dụng cuối cùng nhìn thấy một mặt quảng trường liền mạch, trong khi phía dưới vẫn tồn tại đầy đủ hệ thống phục vụ trình diễn.
Chạy thử và hiệu chỉnh
Sau khi hoàn thiện, chúng tôi tiến hành chạy thử từng nhóm hiệu ứng.
Quá trình kiểm tra không chỉ tập trung vào nước phun. Chúng tôi quan sát hướng tia, các lớp chiều cao, ánh sáng, vùng nước rơi, khả năng thu hồi và trạng thái mặt sân.
Với Dry Fountain, một hiệu ứng chỉ được xem là phù hợp khi cả hai quá trình đều hoạt động tốt: nước đi lên đúng cách và nước quay trở lại hệ thống đúng cách.
Xem quy trình thi công nhạc nước từ khảo sát đến bàn giao
Nhạc nước Lotte Mall West Lake qua các đặc điểm kỹ thuật chính
| Hạng mục | Giải pháp tại dự án |
|---|---|
| Công trình | Lotte Mall West Lake Hanoi |
| Khu vực | West Lake Square – phía Lạc Long Quân |
| Loại hình | Sân nhạc nước âm sàn / Dry Fountain |
| Mặt hoàn thiện | Đá quảng trường |
| Module trình diễn | Vòi + LED âm sàn |
| Thu nước | Hệ khe thu nước bề mặt |
| Hệ kỹ thuật | Bố trí dưới mặt sàn |
| Đường ống | Mạng ống phân nhánh dưới sàn |
| Kết cấu đỡ | Hệ khung kỹ thuật |
| Tiếp cận bảo trì | Có vị trí tiếp cận khoang kỹ thuật |
| Hiệu ứng nước | Nhiều lớp chiều cao |
| Phạm vi của chúng tôi | Thi công hệ thống nhạc nước |
Dự án Lotte Mall thể hiện năng lực nào của NPT?
Điểm chúng tôi muốn thể hiện qua dự án này không phải số lượng vòi hay công suất thiết bị.
Điều quan trọng hơn là khả năng đưa thủy lực, điện, ánh sáng, thu hồi nước và khả năng bảo trì xuống dưới một mặt quảng trường thương mại đã hoàn thiện.
Tại Lotte Mall West Lake, chúng tôi phải phối hợp ba lớp công việc cùng lúc.
Thứ nhất là hệ thống nước: đường ống, các nhánh cấp, vòi và quá trình thu hồi.
Thứ hai là lớp kiến trúc: cao độ module, LED và mặt đá phải khớp với nhau.
Thứ ba là vận hành dài hạn: hệ thống cần có khả năng tiếp cận sau khi quảng trường đã được đưa vào sử dụng.
Đây là lý do năng lực của một nhà thầu Dry Fountain không nên chỉ được đánh giá bằng việc “vòi có phun được hay không”.
Chất lượng thực sự nằm ở cách toàn bộ thủy lực, điện, thu nước và bảo trì được tổ chức phía dưới một mặt sàn hoàn chỉnh.
Xem các dự án nhạc nước tiêu biểu của NPT
Chủ đầu tư nên chuẩn bị gì khi nghiên cứu một sân nhạc nước âm sàn?
Từ kinh nghiệm triển khai tại Lotte Mall West Lake, chúng tôi thường bắt đầu bằng việc làm rõ công năng mặt bằng trước khi đi sâu vào thiết bị.
| Nội dung | Câu hỏi cần làm rõ |
|---|---|
| Công năng | Khi tắt nước, mặt bằng cần phục vụ hoạt động gì? |
| Hoàn thiện | Vòi và LED sẽ tích hợp với đá/sàn như thế nào? |
| Cao độ | Module có đồng mức với mặt sân không? |
| Thủy lực | Mạng đường ống cần tổ chức theo khu vực nào? |
| Thu nước | Nước rơi xuống sẽ được thu và tuần hoàn ra sao? |
| Vùng rơi | Có ảnh hưởng đến tuyến đi bộ hay khu vực lân cận không? |
| Hạ tầng dưới sàn | Có đủ không gian cho ống, cáp và thiết bị không? |
| Bảo trì | Sau khi lát đá, kỹ thuật viên tiếp cận bằng cách nào? |
| Sự kiện | Có cần trả lại mặt bằng hoàn toàn khi không chạy show không? |
| Chạy thử | Có kiểm tra cả tia nước và quá trình thu hồi không? |
Chủ đầu tư có thể gửi cho chúng tôi mặt bằng, cao độ hoàn thiện, ảnh hiện trạng và yêu cầu sử dụng quảng trường. Từ các dữ liệu này, chúng tôi có cơ sở phát triển phương án phù hợp trước khi đi sâu vào cấu hình hệ thống.
Câu hỏi thường gặp về nhạc nước Lotte Mall West Lake
Nhạc nước Lotte Mall West Lake nằm ở đâu?
Sân nhạc nước nằm tại khu quảng trường ngoài trời phía Lạc Long Quân của Lotte Mall West Lake Hanoi, thuộc khu vực West Lake Square.
Nhạc nước Lotte Mall thuộc loại hình nào?
Đây là sân nhạc nước âm sàn – Dry Fountain. Vòi phun và LED được tích hợp trực tiếp vào mặt quảng trường thay vì bố trí trong một hồ mở cố định.
NPT đảm nhiệm phạm vi nào tại dự án?
Chúng tôi trực tiếp triển khai thi công hệ thống nhạc nước tại Lotte Mall West Lake Hanoi.
Khi hệ thống không hoạt động, quảng trường có tiếp tục sử dụng được không?
Đây là một trong những lợi thế chính của Dry Fountain. Khi dừng nước, các module nằm chìm trong mặt sàn và khu vực tiếp tục thuộc không gian quảng trường.
Nước sau khi phun được thu lại như thế nào?
Trên mặt sân có hệ khe thu nước. Nước rơi xuống mặt đá được thu về phần kỹ thuật để tiếp tục chu trình tuần hoàn.
Hệ thống kỹ thuật được đặt ở đâu?
Phần lớn mạng đường ống, van, cáp và các thành phần kỹ thuật được tổ chức trong khoảng không phía dưới mặt sàn quảng trường.
Sau khi lát đá có thể bảo trì hệ thống không?
Chúng tôi bố trí các vị trí tiếp cận khoang kỹ thuật để hỗ trợ việc kiểm tra một số hạng mục phía dưới mà không cần tháo toàn bộ mặt sân.
Dry Fountain phù hợp với những công trình nào?
Giải pháp phù hợp với các dự án vừa muốn có trải nghiệm nước – ánh sáng, vừa cần giữ tính linh hoạt của mặt bằng như trung tâm thương mại, quảng trường, khu đô thị, công viên, khách sạn và không gian sự kiện.
Kết luận
Dự án nhạc nước âm sàn tại Lotte Mall West Lake Hanoi cho thấy giá trị của Dry Fountain không nằm ở việc bổ sung thêm một hồ nước cho trung tâm thương mại.
Điểm quan trọng hơn là khả năng biến chính mặt quảng trường thành không gian trình diễn khi cần và trả lại công năng mặt bằng khi hệ thống dừng hoạt động.
Phía trên, người sử dụng nhìn thấy mặt đá, module vòi – LED và những tuyến thu nước được tích hợp vào cảnh quan.
Phía dưới là toàn bộ phần việc kỹ thuật mà chúng tôi triển khai: hệ khung, mạng đường ống, van, tuyến cáp và các vị trí tiếp cận phục vụ vận hành, bảo trì.
Để tạo ra một bề mặt cuối cùng gọn và liền mạch, phần kỹ thuật bên dưới phải được xử lý trước với độ chính xác cao.
Đó cũng là cách chúng tôi tiếp cận các dự án sân nhạc nước âm sàn: bắt đầu từ công năng của không gian, phát triển phương án cùng chủ đầu tư, sau đó mới tổ chức thủy lực, ánh sáng, thu nước và hệ kỹ thuật để tất cả có thể nằm gọn dưới mặt sàn.
Chủ đầu tư có thể gửi mặt bằng, cao độ hoàn thiện, ảnh hiện trạng và yêu cầu sử dụng không gian để chúng tôi tư vấn phương án thiết kế – thi công sân nhạc nước âm sàn phù hợp với dự án.
