Đài phun nước tại Z113 – Tổng cục Công nghiệp Quốc phòng
Công trình đài phun nước Z113 được thiết kế theo bố cục hồ chữ nhật dài, nhấn mạnh cột nước trung tâm kết hợp dải tia thẳng và các cụm cột cao tạo nhịp. Giải pháp chiếu sáng LED RGB đồng bộ giúp công trình nổi bật trong các sự kiện buổi tối.
Mục lục
1) Tổng quan dự án
Vị trí: Khuôn viên Z113 – Tổng cục Công nghiệp Quốc phòng.
Chức năng: Điểm nhấn cảnh quan – nghi lễ, tạo trục nhìn về trung tâm sân; hoạt động theo lịch sự kiện và chế độ thường nhật.
Bố cục hồ: Dạng chữ nhật dài, 3 lớp hiệu ứng: lớp trung tâm (geyser cao), lớp trung gian (cụm cột lớn) và lớp biên (hàng tia thẳng + chuông nước hai đầu).
2) Tổ hợp hiệu ứng

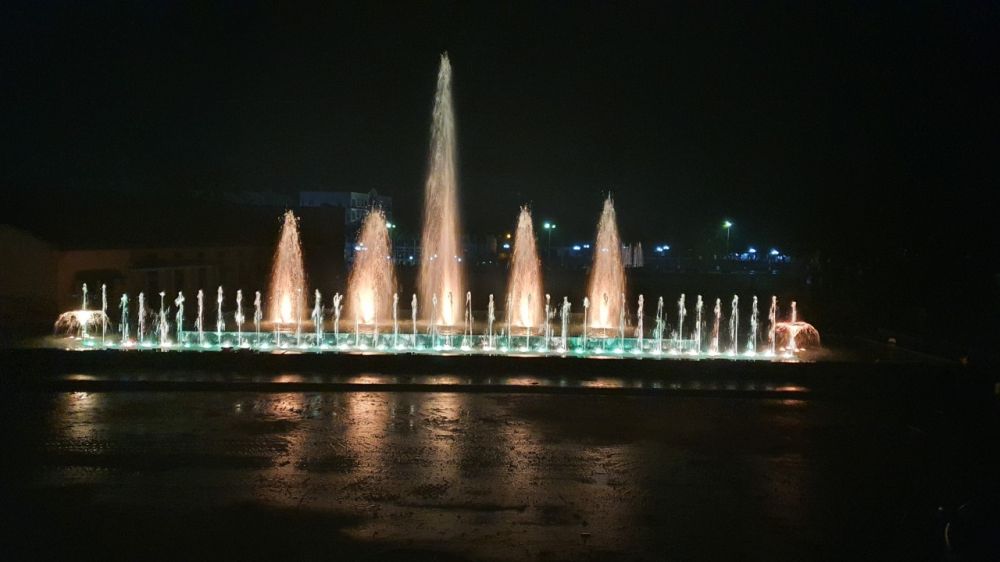

- Geyser trung tâm: 1 vòi cột thẳng cao, điểm nhấn chiều cao.

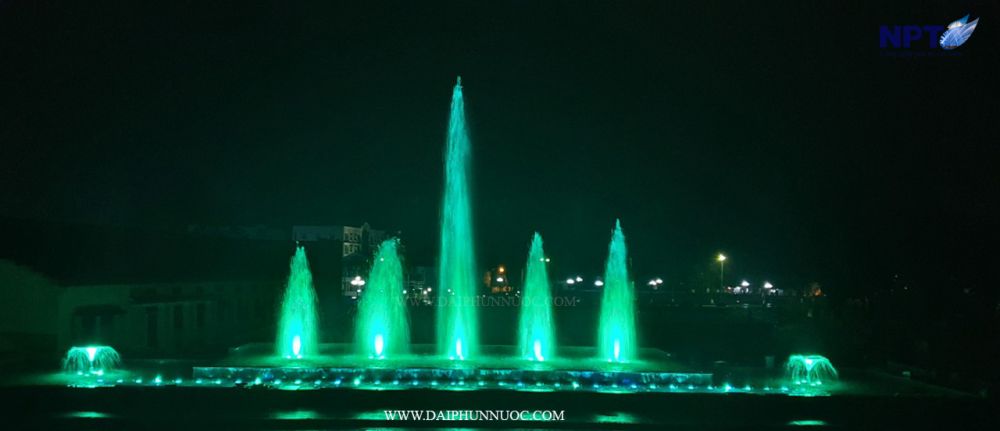

- Nhóm cột lớn: 4–5 cụm cột nước đường kính lớn, vận hành theo nhịp.

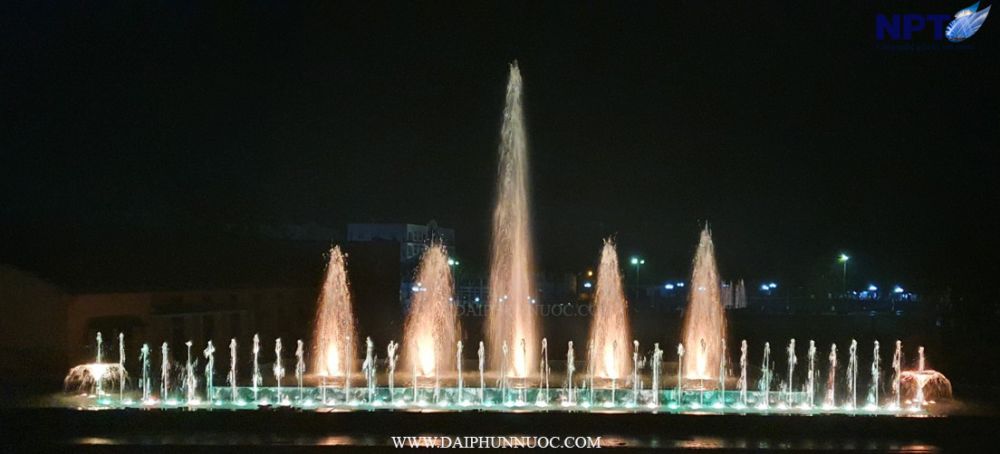

- Hàng tia thẳng (vertical jets): dải nozzle nhỏ xếp tuyến tính – cảm giác “hàng quân danh dự”.
- Vòm/chuông nước hai đầu hồ: cân phối cảnh và che khu kỹ thuật.

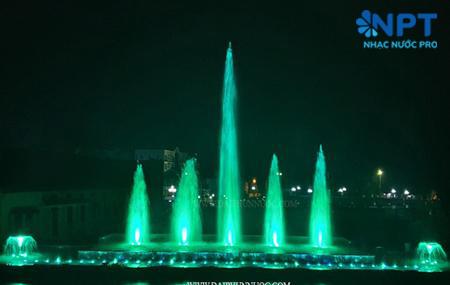

- Chiếu sáng LED RGB: đồng bộ màu theo kịch bản (xanh lục, lam, hổ phách…).
3) Thông số kỹ thuật (tham khảo)
| Kích thước hồ (ước lượng) | ~22–30 m (dài) × 6–8 m (rộng) |
|---|---|
| Cao độ tia | Geyser trung tâm ~12–18 m; cụm cột lớn ~6–10 m; tuyến tia ~1,5–3 m |
| Bơm | 01 bơm áp lực cao cho geyser + 2–3 bơm phân khu (dự phòng N+1) |
| Nozzle | Geyser/jet foamy chống xoáy; straight jet cho tuyến; chuông nấm (bell) cho vòm |
| Đèn âm nước | LED RGB 24 VDC, IP68, thân inox 316, điều khiển DMX |
| Điều khiển | Tủ PLC/DMX, biến tần chia kênh; kịch bản chạy theo lịch sự kiện |
| Vật liệu hoàn thiện | Đá tự nhiên tông tối, mép hồ chống tràn, song chắn rác inox 304 |
* Thông số trên là mô hình cấu hình điển hình theo ảnh & tư liệu hiện trường; khi triển khai thiết kế – thẩm tra, NPT sẽ hiệu chỉnh chi tiết theo bản vẽ mặt bằng – hệ thống của chủ đầu tư.
4) Hạng mục thi công
| Hạng mục | Nội dung chính |
|---|---|
| Kết cấu – chống thấm | Gia cố lòng bể, xử lý mạch ngừng, phủ chống thấm 2–3 lớp; gờ chống tràn. |
| Cơ khí đường ống | Ống PVC/HDPE PN10–16; van 1 chiều – van xả khí; cổ ống inox cho nozzle. |
| Thiết bị bơm | Bơm trung tâm áp cao cho geyser + bơm khu vực; bố trí hút – xả tách lớp. |
| Nozzle & đèn | Geyser, straight jet, bell; LED RGB IP68, cáp chống nước, hộp nối đổ keo. |
| Điện – điều khiển | Tủ PLC/DMX, biến tần, bảo vệ rò (ELCB), ATS; lập trình kịch bản. |
| Hoàn thiện – chạy thử | Cân tia, cân áp; đồng bộ ánh sáng – nhịp nước; hướng dẫn vận hành – bàn giao. |
5) Vận hành & bảo trì
- Xả cặn – vệ sinh lưới hút 2–4 tuần/lần; tổng vệ sinh bể/đèn mỗi 3–6 tháng.
- Kiểm tra gioăng, khớp nối, siết cosse chống nước; hiệu chỉnh cao độ theo mùa gió.
- Lịch chạy tiết kiệm: tăng cường 18:30–21:00; ban ngày dùng chế độ thấp.
6) Thư viện ảnh
