Thiết kế hồ nhạc nước: Nền tảng kỹ thuật cho hệ thống vận hành bền vững

Hồ nhạc nước là gì?

Hồ nhạc nước là khu vực mặt nước được thiết kế để tích hợp hệ thống trình diễn nước, ánh sáng, âm thanh và điều khiển. Khác với hồ cảnh quan thông thường, hồ nhạc nước phải đáp ứng đồng thời yêu cầu thẩm mỹ, kỹ thuật và vận hành.

Một hồ nhạc nước thường cần tính đến:

• Độ sâu và thể tích nước.
• Kết cấu đáy hồ, thành hồ.
• Giải pháp chống thấm hồ nhạc nước.
• Hệ thống cấp nước, thoát nước, xả cặn và lọc nước nếu cần.
• Vị trí lắp vòi phun, bơm, đèn âm nước, đường ống và cáp điện.
• Vùng đặt tủ điện, tủ điều khiển nhạc nước, phòng kỹ thuật hoặc hố kỹ thuật.
• Lối tiếp cận để vệ sinh, kiểm tra, bảo trì và thay thế thiết bị.
• An toàn cho người xem và đội vận hành.

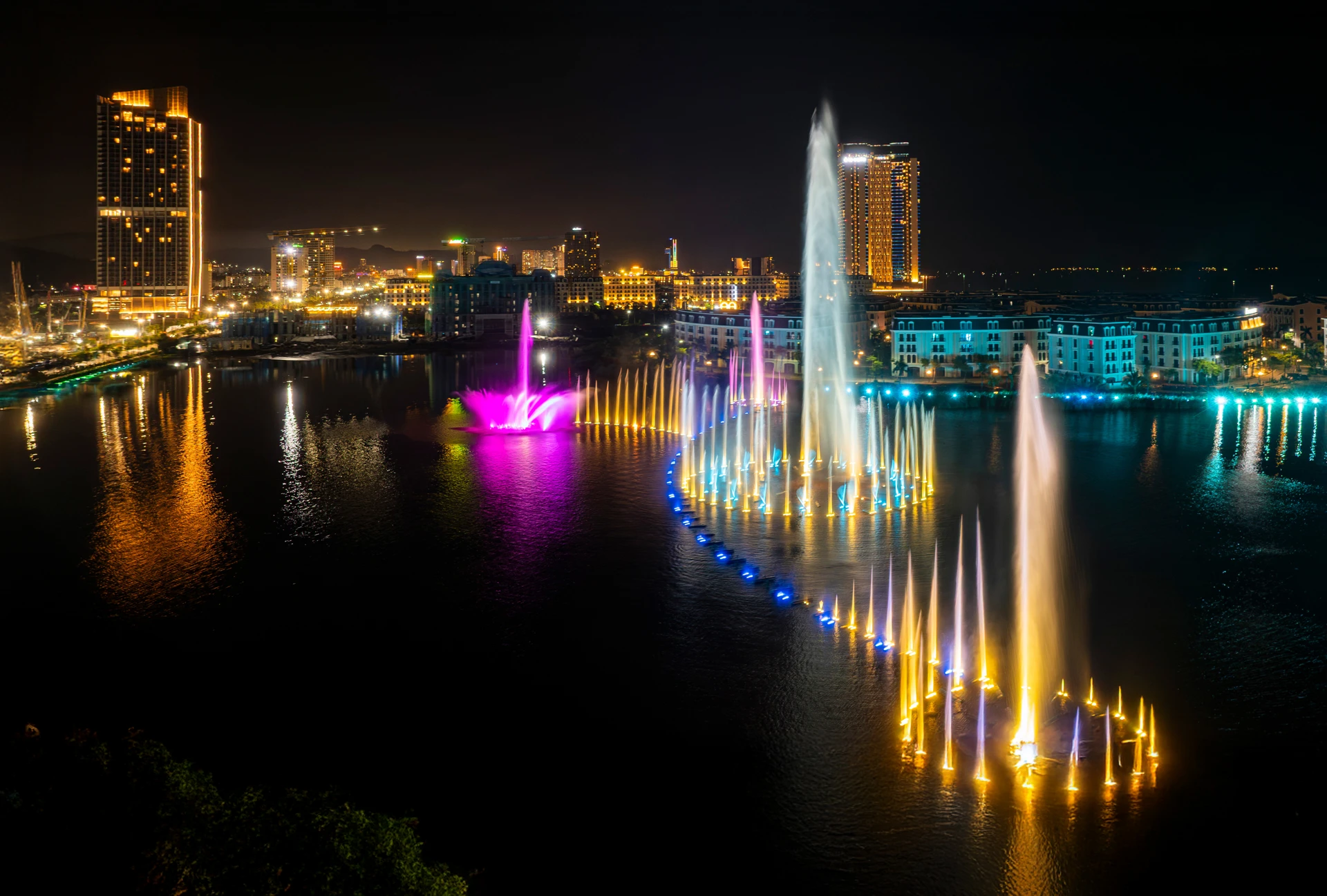

Nói cách khác, hồ nhạc nước là phần hạ tầng nền của toàn bộ thiết kế hệ thống nhạc nước. Nếu nền này không đúng, các lớp thiết bị, điều khiển và kịch bản trình diễn phía trên sẽ bị giới hạn.

Vì sao thiết kế hồ quyết định hiệu quả của hệ thống nhạc nước?

Trong thiết kế nhạc nước, hồ không phải là phần phụ trợ. Hồ quyết định hệ thống có thể lắp đặt, thi công, vận hành và bảo trì thuận lợi hay không.

Trước hết, hồ quyết định khả năng bố trí thiết bị. Nếu hồ quá nông, quá hẹp hoặc thiếu vùng kỹ thuật, việc lắp vòi phun, bơm, đèn, đường ống và cáp điều khiển sẽ bị hạn chế.

Hồ cũng ảnh hưởng trực tiếp đến hiệu ứng trình diễn. Chiều cao tia nước, vùng bắn nước, bố cục vòi phun, độ phản chiếu ánh sáng và cảm giác thị giác đều liên quan đến kích thước, hình dạng và độ sâu hồ.

Về thi công, kết cấu, chống thấm, cao độ đáy hồ, đường ống chờ và vị trí cấp điện cần được tính từ sớm. Nếu để đến khi hồ đã hoàn thiện mới bổ sung nhạc nước, chi phí cải tạo thường tăng và tiến độ dễ bị ảnh hưởng.

Về vận hành, một hồ không có lối tiếp cận kỹ thuật, không có thoát nước hợp lý hoặc không tính đến vệ sinh sẽ tạo áp lực lớn cho ban quản lý sau bàn giao.

Đây cũng là lý do các dự án nên tham khảo sớm thiết kế nhạc nước PRO để đồng bộ hồ, thiết bị, công nghệ và vận hành ngay từ giai đoạn đầu.

1. Độ sâu hồ nhạc nước cần tính theo thiết bị và mục tiêu trình diễn

Không nên áp dụng một con số cố định cho mọi dự án

Một câu hỏi thường gặp là: độ sâu hồ nhạc nước cần bao nhiêu? Thực tế, không nên áp dụng một con số cứng cho mọi công trình nếu chưa có phương án thiết bị và bố cục trình diễn cụ thể.

Độ sâu hồ cần dựa trên loại hình công trình, loại vòi phun, chiều cao hiệu ứng, vị trí đặt bơm, phương án đường ống, yêu cầu bảo trì và mục tiêu thẩm mỹ của mặt nước.

Ví dụ, hồ cảnh quan kết hợp nhạc nước cần cân bằng giữa vẻ đẹp mặt nước và không gian kỹ thuật. Quảng trường nước hoặc sàn phun tương tác có thể không sử dụng hồ sâu truyền thống, nhưng lại yêu cầu kỹ thuật riêng về thoát nước, vòi âm sàn, chống trơn trượt và an toàn người đi bộ.

Với hồ show nhạc nước quy mô lớn, độ sâu, thể tích nước và vùng kỹ thuật cần được tính phù hợp với hiệu ứng mạnh hơn. Trong khi đó, hệ thống cải tạo từ hồ hiện hữu phải được khảo sát thực tế để đánh giá độ sâu hiện tại có đáp ứng thiết bị hay không.

Độ sâu hồ nhạc nước không nên được quyết định trước khi có phương án thiết bị và bố cục trình diễn. Thiết kế đúng phải đi từ mục tiêu show, loại thiết bị và yêu cầu vận hành.

2. Kích thước và hình dạng hồ ảnh hưởng đến bố cục show

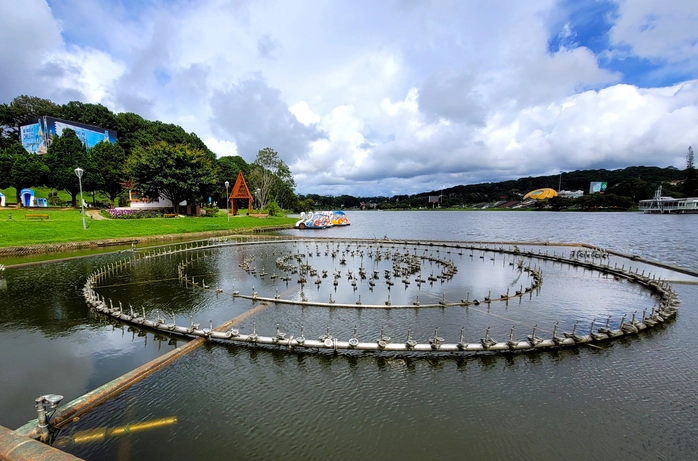

Kích thước và hình dạng hồ quyết định cách bố trí vòi phun, đường ống, cụm hiệu ứng và hướng trình diễn. Một hồ đẹp về cảnh quan chưa chắc đã phù hợp để làm nhạc nước nếu không đủ điều kiện kỹ thuật.

Các dạng hồ thường gặp

Hồ tròn hoặc elip thường phù hợp với bố cục trung tâm, người xem quan sát từ nhiều hướng. Hồ dài hoặc tuyến tính phù hợp với phố đi bộ, trục cảnh quan hoặc quảng trường dài. Hồ bán nguyệt, vòng cung thường phù hợp với một hướng nhìn chính, sân khấu hoặc khán đài.

Hồ tự do theo cảnh quan thường gặp trong resort, công viên hoặc khu sinh thái. Dạng hồ này có lợi thế về cảm giác tự nhiên, nhưng cần tính kỹ đường ống, bố cục hiệu ứng và khu vực bảo trì. Với sàn phun không hồ sâu, thiết kế cần ưu tiên thoát nước, bề mặt sàn, an toàn người đi bộ và khả năng tiếp cận thiết bị âm sàn.

Nếu không tính kỹ, bố cục show có thể lệch với hướng nhìn chính, vòi phun đặt quá gần mép hồ gây bắn nước, hoặc hồ không đủ khoảng cách cho hiệu ứng nước cao.

3. Chống thấm hồ nhạc nước: Nền tảng để vận hành ổn định

Hồ nhạc nước thường vận hành lâu dài trong điều kiện nước tiếp xúc liên tục với kết cấu, thiết bị âm nước, đường ống xuyên sàn và các vị trí chờ kỹ thuật. Vì vậy, chống thấm hồ nhạc nước là hạng mục không nên xem nhẹ.

Các khu vực cần đặc biệt chú ý gồm đáy hồ, thành hồ, mạch ngừng bê tông, vị trí cổ ống xuyên kết cấu, hố van, hố bơm, hộp kỹ thuật, mép hồ và khu vực tiếp giáp cảnh quan.

Nếu chống thấm kém, hồ có thể rò rỉ nước, ảnh hưởng đến kết cấu và khu vực xung quanh. Với công trình có tầng hầm, khu kỹ thuật hoặc không gian thương mại gần hồ, rủi ro càng lớn. Nước rò rỉ cũng có thể ảnh hưởng đến thiết bị điện, tủ kỹ thuật và làm tăng chi phí sửa chữa sau khi cảnh quan đã hoàn thiện.

Với hồ nhạc nước, chống thấm không chỉ là yêu cầu xây dựng, mà là điều kiện nền để bảo vệ toàn bộ hệ thống thiết bị, cảnh quan và vận hành dài hạn. Hạng mục này cần được phối hợp giữa kết cấu, MEP, cảnh quan và đơn vị nhạc nước, đặc biệt tại các vị trí xuyên ống và thiết bị kỹ thuật.

4. Cấp nước, thoát nước và kiểm soát chất lượng nước

Cấp thoát nước hồ nhạc nước ảnh hưởng trực tiếp đến khả năng vận hành, vệ sinh và bảo trì. Hồ cần được tính toán về nguồn cấp nước, bù nước, thoát nước, xả cặn và phương án vệ sinh định kỳ.

Tùy quy mô công trình, hồ có thể cần hệ lọc, tuần hoàn hoặc giải pháp xử lý nước để hạn chế cặn bẩn, rêu tảo và tình trạng tắc vòi phun. Đây là yếu tố đặc biệt quan trọng với hồ ngoài trời, nơi dễ chịu tác động từ bụi, lá cây, mưa, nắng và rác nhỏ.

Các yếu tố cần chuẩn bị

Chủ đầu tư và đơn vị thiết kế cần làm rõ nguồn cấp nước, vị trí cấp nước vào hồ, đường thoát nước, xả đáy, hệ thống bù nước, giải pháp chống tràn, độ dốc đáy hồ và phương án vệ sinh.

Nếu thiết kế cấp thoát nước không tốt, nước bẩn có thể làm tắc vòi phun, cặn và rác ảnh hưởng đến bơm, hồ khó xả cạn khi bảo trì, nước tràn ra khu vực cảnh quan và chi phí vận hành tăng.

Chất lượng nước ảnh hưởng trực tiếp đến hiệu ứng phun, độ bền thiết bị và khối lượng bảo trì hồ nhạc nước trong dài hạn.

5. Đường ống, cáp điện và tuyến kỹ thuật cần được tính từ giai đoạn thiết kế

Hệ thống nhạc nước cần nhiều tuyến kỹ thuật: đường ống nhạc nước, ống chờ, dây điện, cáp tín hiệu, ống bảo vệ, đường từ tủ điều khiển đến thiết bị. Nếu các tuyến này không được bố trí sớm, khi thi công có thể phải đục phá, đi nổi hoặc điều chỉnh cảnh quan.

Cần tính đến tuyến ống cấp cho từng cụm vòi phun, tuyến ống hồi hoặc tuần hoàn nếu có, tuyến cáp điện cho bơm, đèn và thiết bị điều khiển, tuyến cáp tín hiệu, khoảng cách từ tủ điều khiển đến thiết bị, vị trí hố van, hộp đấu nối và hộp kỹ thuật.

Trong môi trường nước và ngoài trời, phương án bảo vệ cáp cũng rất quan trọng. Cáp điện và cáp tín hiệu phải được bố trí để có thể kiểm tra, thay thế khi có sự cố, tránh tình trạng chôn kín toàn bộ nhưng không có điểm thao tác kỹ thuật.

Thiết kế hồ nhạc nước không thể tách rời thiết kế tuyến ống và tuyến cáp. Đây là phần hạ tầng âm thầm nhưng quyết định hệ thống có vận hành ổn định hay không.

6. Vùng kỹ thuật, phòng kỹ thuật và vị trí tủ điều khiển

Một hệ thống nhạc nước cần không gian cho thiết bị kỹ thuật, tủ điện, tủ điều khiển nhạc nước, thiết bị âm thanh, bơm đặt khô nếu có, thiết bị lọc nước nếu có và khu vực thao tác bảo trì.

Với dự án lớn, phòng kỹ thuật nhạc nước cần được tính toán ngay từ giai đoạn thiết kế. Vị trí phòng kỹ thuật cần thuận tiện kết nối với hồ, đủ an toàn, hạn chế ẩm, có thông gió, thoát nước, chống ngập và bảo vệ thiết bị khỏi thời tiết hoặc người không có nhiệm vụ.

Nếu không có vùng kỹ thuật phù hợp, tủ điện có thể bị đặt sai vị trí, khó vận hành, ảnh hưởng thẩm mỹ hoặc dễ bị ẩm, nóng, ngập. Nhân sự bảo trì có thể phải thao tác trong điều kiện không an toàn, không có đủ không gian để tháo lắp hoặc thay thế thiết bị.

Vùng kỹ thuật càng được tính toán tốt, hệ thống nhạc nước càng dễ vận hành, dễ bảo trì và ít ảnh hưởng đến thẩm mỹ cảnh quan.

Để hiểu sâu hơn về phần điều khiển, có thể tham khảo: Hệ thống điều khiển nhạc nước chuyên sâu

7. Lối tiếp cận bảo trì và an toàn vận hành

Hồ nhạc nước cần được thiết kế để đội vận hành có thể tiếp cận thiết bị khi cần kiểm tra, vệ sinh, cân chỉnh hoặc thay thế. Đây là yếu tố thường bị bỏ qua khi chủ đầu tư chỉ tập trung vào phối cảnh và hiệu ứng.

Cần tính đến lối xuống hồ hoặc khu vực thao tác, vị trí tiếp cận vòi phun, bơm, đèn, khả năng cô lập một cụm thiết bị để sửa chữa, quy trình xả nước hoặc hạ mực nước khi bảo trì, vật liệu sàn chống trơn trượt và an toàn điện trong môi trường nước.

Nếu bỏ qua yếu tố này, mỗi lần bảo trì có thể phải dừng toàn bộ hệ thống lâu hơn cần thiết. Việc thay đèn, vòi, bơm hoặc linh kiện trở nên phức tạp, chi phí nhân công tăng và rủi ro mất an toàn cho đội kỹ thuật cao hơn.

Một hồ nhạc nước được thiết kế tốt phải đẹp với người xem, nhưng cũng phải thuận tiện và an toàn với đội vận hành.

Xem thêm: Checklist bảo trì hệ thống nhạc nước định kỳ cho khu đô thị, quảng trường và khu du lịch

8. Phối hợp hồ nhạc nước với cảnh quan, MEP và tổng thầu

Thiết kế hồ nhạc nước là công việc liên ngành. Các bên thường cần phối hợp gồm kiến trúc sư cảnh quan, đơn vị kết cấu, MEP, tổng thầu xây dựng, đơn vị chống thấm, chiếu sáng, âm thanh, đơn vị nhạc nước và ban quản lý vận hành.

Sự phối hợp sớm giúp tránh xung đột giữa thẩm mỹ cảnh quan và yêu cầu kỹ thuật. Ví dụ, vị trí tủ điện cần vừa thuận tiện vận hành vừa không phá cảnh quan. Đường ống cần được bố trí trước khi hoàn thiện kết cấu. Chống thấm cần xử lý tốt tại các vị trí xuyên ống. Hạ tầng điện nước cần đủ cho hệ thống trình diễn.

Nếu đơn vị nhạc nước chỉ được tham gia sau khi hồ đã hoàn thiện, khả năng tối ưu thiết kế sẽ giảm đáng kể và rủi ro cải tạo sẽ tăng.

Những sai lầm thường gặp khi thiết kế hồ nhạc nước

Một số sai lầm phổ biến gồm chỉ thiết kế hồ theo thẩm mỹ cảnh quan mà chưa tính thiết bị nhạc nước; hồ quá nông hoặc không đủ vùng kỹ thuật; không có phương án xả cạn, vệ sinh, thoát nước; chống thấm không xử lý kỹ tại vị trí xuyên ống.

Ngoài ra, nhiều dự án không chừa tuyến ống, cáp điện, cáp tín hiệu; không có vị trí phù hợp cho tủ điện, tủ điều khiển; không bố trí lối tiếp cận bảo trì; hoặc thiết kế mép hồ quá gần khu vực người đi bộ nhưng chưa tính vùng nước bắn.

Phần lớn sai lầm trong thiết kế hồ nhạc nước không xuất hiện ngay trên phối cảnh, mà xuất hiện khi thi công, vận hành và bảo trì thực tế.

>> Xem thêm: 7 sai lầm thường gặp khi thiết kế nhạc nước khiến hệ thống khó vận hành

Checklist thiết kế hồ nhạc nước cho chủ đầu tư

Trước khi phê duyệt phương án hồ, chủ đầu tư nên kiểm tra các điểm sau:

• Hồ có phù hợp với mục tiêu trình diễn không?
• Độ sâu hồ có phù hợp với thiết bị dự kiến không?
• Kích thước và hình dạng hồ có phù hợp với bố cục show không?
• Đã tính hướng gió và vùng nước bắn chưa?
• Đã có phương án chống thấm chưa?
• Đã xử lý vị trí cổ ống xuyên kết cấu chưa?
• Đã có cấp nước, bù nước, thoát nước, xả đáy chưa?
• Có cần hệ lọc hoặc tuần hoàn nước không?
• Đường ống, cáp điện, cáp tín hiệu đã được bố trí chưa?
• Tủ điện, tủ điều khiển hoặc phòng kỹ thuật đặt ở đâu?
• Có lối tiếp cận bảo trì không?
• Có phương án xả nước hoặc dừng cục bộ để sửa chữa không?
• Hồ có an toàn với người xem, trẻ em và đội vận hành không?
• Đã phối hợp với cảnh quan, kết cấu, MEP và tổng thầu chưa?

Chủ đầu tư có thể gửi bản vẽ hồ, mặt bằng, phối cảnh hoặc hình ảnh hiện trạng để NPT Nhạc Nước Pro đánh giá sơ bộ khả năng triển khai hệ thống nhạc nước.

Khi nào nên tư vấn thiết kế hồ nhạc nước?

Thời điểm tốt nhất để tư vấn thiết kế hồ nhạc nước là từ giai đoạn quy hoạch cảnh quan, trước khi chốt hình dạng và kích thước hồ. Chủ đầu tư cũng nên tham vấn trước khi thi công kết cấu hồ, trước khi hoàn thiện chống thấm và trước khi chốt hệ thống cấp điện, cấp nước, thoát nước.

Với dự án cải tạo, nên tư vấn khi chủ đầu tư muốn chuyển hồ cảnh quan hoặc hồ đài phun nước nghệ thuật hiện hữu thành hồ nhạc nước, hoặc khi cần đánh giá phương án hồ có phù hợp với show dự kiến không.

Tư vấn càng sớm, chủ đầu tư càng có nhiều cơ hội tối ưu kết cấu, hạ tầng kỹ thuật, chi phí thi công và khả năng vận hành dài hạn.

NPT hỗ trợ thiết kế hồ nhạc nước theo tư duy PRO như thế nào?

Với Thiết kế PRO, NPT Nhạc Nước Pro không xem hồ nhạc nước chỉ là phần cảnh quan chứa nước, mà là nền tảng kỹ thuật của toàn bộ hệ thống trình diễn.

NPT có thể hỗ trợ đánh giá mặt bằng và hồ hiện hữu; tư vấn độ sâu, kích thước và bố cục hồ theo mục tiêu trình diễn; đề xuất vị trí thiết bị, vòi phun, đường ống, đèn và tuyến cáp; tư vấn yêu cầu cấp thoát nước, xả cạn, vệ sinh và bảo trì.

Bên cạnh đó, NPT có thể phối hợp với cảnh quan, kết cấu, MEP, chống thấm và tổng thầu để đưa yêu cầu nhạc nước vào thiết kế từ sớm. Cách tiếp cận này giúp hồ không chỉ đẹp về cảnh quan, mà còn phù hợp với thi công nhạc nước ngoài hiện trường và vận hành dài hạn.

Giá trị của Thiết kế PRO nằm ở việc biến hồ nhạc nước thành một hạ tầng trình diễn có thể thi công, vận hành, bảo trì và nâng cấp, thay vì chỉ là một mặt nước đẹp trên bản vẽ.

>> Xem thêm: NPT Nhạc Nước Pro: 5 năng lực PRO cho dự án nhạc nước quy mô lớn

FAQ: Câu hỏi thường gặp về thiết kế hồ nhạc nước

1. Hồ nhạc nước cần độ sâu bao nhiêu?

Độ sâu hồ nhạc nước phụ thuộc vào loại thiết bị, chiều cao hiệu ứng, phương án bơm, đường ống, yêu cầu bảo trì và mục tiêu trình diễn. Không nên áp dụng một con số cố định cho mọi dự án nếu chưa có phương án thiết kế cụ thể.

2. Hồ cảnh quan có thể cải tạo thành hồ nhạc nước không?

Có thể, nhưng cần khảo sát độ sâu, kết cấu, chống thấm, cấp thoát nước, nguồn điện, vị trí đặt thiết bị và khả năng bảo trì. Một số hồ hiện hữu có thể cần cải tạo trước khi lắp hệ thống nhạc nước.

3. Thiết kế hồ nhạc nước có cần phòng kỹ thuật riêng không?

Tùy quy mô hệ thống. Các dự án lớn thường cần khu kỹ thuật hoặc phòng kỹ thuật để đặt tủ điện, tủ điều khiển, thiết bị phụ trợ, bơm đặt khô hoặc hệ lọc nếu có. Với hệ nhỏ hơn, vẫn cần bố trí vùng kỹ thuật phù hợp để vận hành và bảo trì.

4. Vì sao chống thấm hồ nhạc nước quan trọng?

Vì hồ nhạc nước vận hành thường xuyên trong môi trường nước và có nhiều vị trí xuyên ống, thiết bị, cáp và hố kỹ thuật. Chống thấm kém có thể gây rò rỉ, ảnh hưởng kết cấu, thiết bị và khu vực xung quanh.

5. Nên thiết kế hồ trước hay thiết kế hệ thống nhạc nước trước?

Nên thiết kế đồng thời. Nếu hồ được chốt trước mà chưa tính đến hệ thống nhạc nước, chủ đầu tư có thể phải cải tạo lại độ sâu, đường ống, cấp điện, chống thấm hoặc vùng kỹ thuật khi triển khai.
