Thi công nhạc nước âm sàn cần lưu ý gì?

Đặc thù lớn nhất của hệ thống âm sàn nằm ở chỗ: sau khi lát đá hoặc hoàn thiện bề mặt sân, phần lớn hạ tầng kỹ thuật này sẽ biến mất khỏi tầm nhìn. Điều này dẫn đến một nguyên tắc sống còn trên công trường: Một sai lệch nếu được phát hiện sớm ở giai đoạn kết cấu thô thì việc điều chỉnh tương đối đơn giản; nhưng cũng chính sai lệch đó, nếu chỉ bị phát hiện sau khi đã hoàn thiện mặt sân, sẽ kéo theo việc phải tháo dỡ đá, cắt gọt đường ống và xử lý lại rất nhiều lớp công việc đã hoàn thành.

Việc thi công không chỉ đơn thuần là mang thiết bị đến và lắp xuống dưới sàn. Đó là một quá trình kỷ luật để giữ cho hạ tầng ngầm, mặt hoàn thiện kiến trúc và thiết bị cơ điện khớp nối hoàn hảo với nhau từ đầu tới cuối.

Nếu cần xem tổng quan về loại hình, ứng dụng và các cấu hình phổ biến, có thể tham khảo thêm giải pháp nhạc nước âm sàn của NPT.

Thi công nhạc nước âm sàn khác gì một hệ thống có bể?

Ở một hệ thống nhạc nước có bể xây truyền thống, chúng ta có một vùng mặt nước lộ thiên cố định. Thiết bị được bố trí hoàn toàn trong khu vực lòng bể, ranh giới giữa nước và người xem được định hình rất rõ ràng.

Ngược lại, ở hệ âm sàn, toàn bộ phần kỹ thuật phức tạp lại nằm ngay bên dưới mặt bằng sử dụng của con người. Bản thân bề mặt hoàn thiện kiến trúc (mặt đá, gạch lát) cũng chính là khu vực vận hành của nước. Sau khi các tia nước được phun lên cao, khối lượng nước đó bắt buộc phải được thu hồi trở lại hệ thống tuần hoàn ngay từ mặt sân.

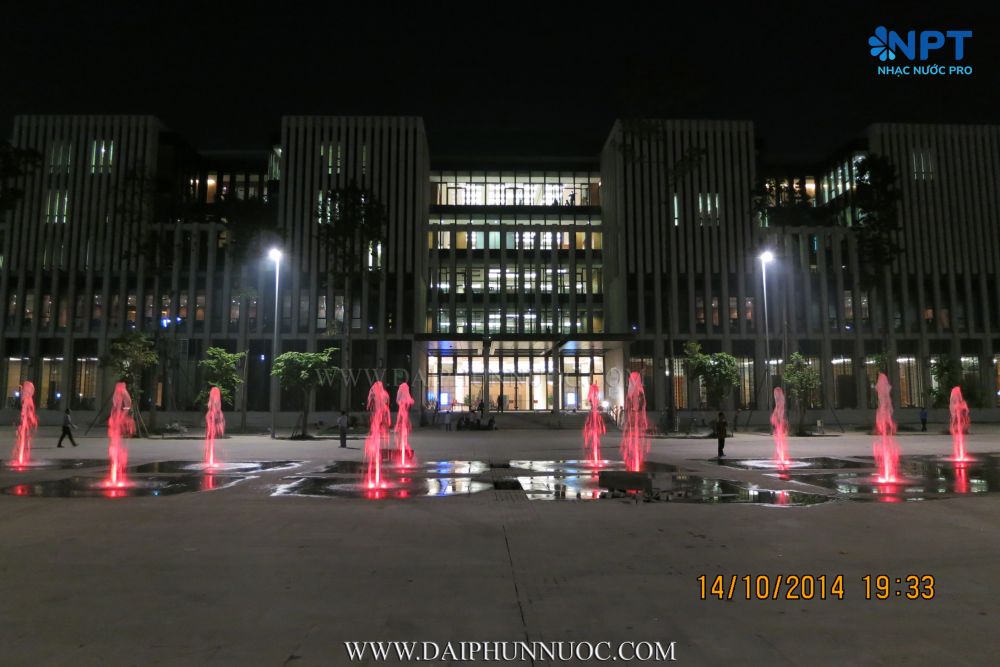

Lúc này, vòi phun, đèn LED, khe thu nước và nắp đậy kỹ thuật phải cùng xuất hiện một cách thẩm mỹ và phẳng phiu trên cùng một bề mặt kiến trúc, để khi hệ thống ngừng chạy, toàn bộ mặt bằng có thể tiếp tục được sử dụng cho các hoạt động đi bộ hoặc sự kiện bình thường.

Để đạt được trạng thái này, quá trình thi công phải cùng lúc thỏa mãn 5 yêu cầu khắt khe:

1. Nước phải được phun đúng cao độ và hướng.

2. Nước phải được thu về đúng tốc độ, không gây ứ đọng.

3. Mặt sân hoàn thiện phải phẳng, thẩm mỹ và chịu lực tốt.

4. Thiết bị bên dưới phải nằm đúng vị trí và cao độ thiết kế.

5. Hệ thống vẫn phải có đường tiếp cận để kiểm tra và bảo trì sau này.

Khó khăn của bài toán này không nằm riêng ở phần công nghệ nước, mà nó nằm ở chỗ hạng mục nhạc nước và các hạng mục xây dựng (kết cấu, hoàn thiện bề mặt) phải phối hợp và hoạt động như một cỗ máy thống nhất. Để đối chiếu tổng quan giữa hai loại hình, bạn có thể xem bài so sánh âm sàn và bể nhạc nước.

Trước khi ra công trường, những thông tin nào phải được khóa?

Thi công một hệ thống âm sàn không bao giờ được phép bắt đầu chỉ với một bản vẽ bố trí vòi phun trên tay. Bởi hệ thống này phụ thuộc quá lớn vào mặt bằng kiến trúc, nên trước khi tiến hành khoan đục hay rải ống, ban chỉ huy NPT và các đơn vị liên quan bắt buộc phải "khóa" (chốt cứng) ít nhất 10 nhóm thông tin sau:

1. Ranh giới chính xác của vùng phun nước.

2. Bố cục và tọa độ các cụm vòi.

3. Bố cục và tọa độ đèn chiếu sáng.

4. Cao độ hoàn thiện cuối cùng của mặt sân.

5. Loại vật liệu và độ dày của vật liệu hoàn thiện (đá, gạch).

6. Tuyến đường ống thủy lực ngầm.

7. Nguyên lý và hướng dốc thu hồi nước mặt.

8. Vị trí đặt phòng máy hoặc khu kỹ thuật ngầm.

9. Tuyến cáp điện và tín hiệu điều khiển.

10. Mục đích sử dụng cụ thể của mặt bằng khi hệ thống chạy và khi tắt.

Tại sao phải chốt chặt những dữ liệu này? Nếu các nhà thầu thi công trên những phiên bản bản vẽ khác nhau, từng phần có thể đúng khi đứng riêng lẻ, nhưng sẽ xung đột nghiêm trọng khi ghép lại thành một tổng thể.

Hãy xét một vài tình huống thực tế thường gặp:

• Tình huống 1: Đơn vị cảnh quan quyết định thay đổi cách ốp mạch đá trên sân, nhưng bản vẽ bố trí vòi phun không được cập nhật. Kết quả là hệ thống vòi vẫn được thi công đúng tọa độ cũ, nhưng khi ốp đá xong, vòi lại nằm lệch tâm, phá vỡ hoàn toàn bố cục thẩm mỹ của mặt sân.

• Tình huống 2: Cao độ hoàn thiện của quảng trường bị thay đổi tăng thêm vài centimet so với thiết kế ban đầu. Trong khi đó, các đầu chờ vòi phun đã bị đổ bê tông chốt cứng. Lúc này, toàn bộ thiết bị vòi và đèn buộc phải dùng phụ kiện để đôn cao bù trừ, gây tốn kém và mất ổn định.

• Tình huống 3: Chủ đầu tư dời vị trí khu kỹ thuật sang hướng khác, nhưng tuyến ống ngầm chưa kịp cập nhật hướng đi. Khi thi công, hệ thống ống sẽ phải đi đường vòng, tạo ra các điểm giao cắt mới với hệ thống MEP khác, gây suy hao áp lực nước.

Điều cần khóa trước ở đây không phải là mọi chi tiết nhỏ lẻ, mà là các thông số có ảnh hưởng mang tính định hình trực tiếp tới phần kết cấu hạ tầng ngầm sắp được triển khai thi công. Chính vì thế, công tác khảo sát mặt bằng nhạc nước trước khi bắt tay vào triển khai là bước không thể xem nhẹ.

Cao độ là điểm kiểm soát đầu tiên của hệ âm sàn

Trong tất cả các thông số cần khóa, cao độ (trục Z) là biến số quyết định sự thành bại của một hệ thống âm sàn. Một thay đổi rất nhỏ về cao độ có thể tạo ra cơn sóng chấn động lan tới hàng loạt hạng mục khác. Quá trình giám sát thi công yêu cầu kỹ sư phải liên tục đối chiếu các lớp cao độ đan xen nhau:

1. Cao độ kết cấu bê tông thô.

2. Cao độ tuyến đường ống ngầm.

3. Cao độ của các điểm chờ vòi và đèn.

4. Độ dày của các lớp cấu tạo trung gian (vữa lót, cán nền) tùy theo đặc thù dự án.

5. Chiều dày thực tế của vật liệu hoàn thiện (đá, gạch).

6. Cao độ lắp đặt của vòi phun.

7. Cao độ lắp đặt của mặt đèn LED.

8. Cao độ của các khe thu nước và nắp hố ga kỹ thuật.

9. Cao độ hoàn thiện cuối cùng (mốc +/- 0.000 của mặt sân).

Thử hình dung Tình huống A: Một đầu chờ vòi phun được thợ nước lấy mốc cực kỳ chuẩn xác so với lớp bê tông thô. Tuy nhiên, họ lại quên không cộng thêm bề dày của lớp chống thấm, vữa cán và lớp đá lát dày 5cm. Khi hoàn thiện xong mặt sân, vị trí lắp vòi phun bị tụt sâu xuống dưới 5cm, khiến tia nước không thể thoát ra khỏi mặt sàn một cách đẹp mắt. Tham khảo thêm bài phân tích về cao độ và điểm chờ kỹ thuật để hiểu sâu hơn về chuỗi sai lầm này.

Hoặc ở Tình huống B: Đơn vị làm hạ tầng tự ý thay đổi cao độ dốc của mặt sân nhưng không điều chỉnh lại vị trí của hệ thống khe thu hồi nước. Hậu quả là nước phun lên mặt sân không chảy về rãnh thu như thiết kế ban đầu, mà tràn lênh láng sang khu vực đi bộ lân cận.

Và Tình huống C: Hai tổ đội thi công (cảnh quan và nhạc nước) lấy hai mốc cao độ giả định khác nhau trên cùng một công trường. Sau khi hoàn thiện, mặt sân gồ ghề, thiết bị chỗ nhô lên, chỗ tụt xuống, gây vấp ngã cho người qua lại.

Để tránh những thảm họa trên, việc kiểm tra mốc cao độ phải được lặp lại liên tục tại các thời điểm: trước khi triển khai hạ tầng ngầm, sau khi các điểm chờ hình thành, ngay trước khi ốp lát hoàn thiện, và lần kiểm tra cuối cùng trước khi vặn ốc cố định thiết bị. Mức dung sai cho phép sẽ hoàn toàn phụ thuộc vào bản vẽ thiết kế kiến trúc và đặc tính của từng loại thiết bị cụ thể.

Hệ thu hồi nước phải được thi công như một phần của mặt sân

Đặc trưng làm nên tên tuổi của cấu hình âm sàn chính là: nước không nằm chờ sẵn trong một cái bể lộ thiên. Thay vào đó, nước phải được đưa lên từ dưới ngầm, và ngay lập tức phải tìm đường quay trở về hệ thống tuần hoàn thông qua chính bề mặt sử dụng của con người.

Chu trình này đòi hỏi một hệ thống thu nước mặt phải được tính toán vô cùng chi tiết: VÒI PHUN → NƯỚC RƠI LÊN MẶT SÂN → DI CHUYỂN VỀ VÙNG THU → RƠI VÀO KHE/ĐIỂM THU → ĐI VÀO HỆ THU HỒI → LỌC TUẦN HOÀN → TRỞ LẠI HỆ THỐNG BƠM.

Nếu xem việc bơm nước lên cao là một nửa của vấn đề, thì việc thu hồi trọn vẹn lượng nước đó về chính là nửa còn lại quyết định chất lượng của dự án. Các yếu tố buộc phải được kiểm soát chặt chẽ trên công trường bao gồm:

• Hướng chảy của dòng nước trên bề mặt dốc kiến trúc.

• Diện tích và vị trí của vùng thu nước mặt.

• Cấu tạo và năng lực thoát của khe thu/lưới thu inox.

• Cao độ giao thoa giữa mặt sân hoàn thiện và miệng khe thu.

• Khả năng tiêu thoát nước cấp tốc khi tất cả các cụm vòi lớn cùng hoạt động tối đa công suất.

• Khả năng mở nắp để vệ sinh rãnh thu, chống rác và lá cây gây tắc nghẽn.

• Biện pháp ngăn nước bắn hoặc tràn sang các lối đi bộ hoặc khu vực không mong muốn.

• Thời gian để mặt sân trả lại trạng thái khô ráo sau khi hệ thống nhấn nút dừng.

Một tình huống rất hay gặp ở các dự án thiếu kinh nghiệm: Các vòi phun hoạt động rất rực rỡ, nhưng hệ thống khe thu lại được thiết kế quá nhỏ hoặc thi công sai độ dốc. Hậu quả là nước thu không kịp, lan rộng ra khu vực người đi bộ gây trơn trượt. Tệ hơn nữa, mặt sân bị sũng nước rất lâu sau khi show diễn kết thúc, không thể sử dụng ngay cho các mục đích khác. Ở trường hợp này, dù cột nước có cao bao nhiêu, công trình vẫn chưa đạt yêu cầu về mặt công năng.

Chất lượng của một hệ thống âm sàn không bao giờ được đánh giá chỉ bằng chiều cao của tia nước. Khả năng kiểm soát triệt để lượng nước rơi xuống trên mặt sân mới là thước đo thực sự cho trình độ thi công.

Đường ống dưới sàn phải được kiểm tra khi vẫn còn nhìn thấy

Bên dưới lớp hoàn thiện mặt sân của cấu hình âm sàn, không gian ngầm thường vô cùng chật chội. Đó là nơi đan xen của tuyến cấp nước chính, các đường ống nhánh chia về từng cụm vòi phun, tuyến thu hồi nước mặt, hệ thống van điều tiết, ống luồn cáp điện động lực, tuyến cáp tín hiệu điều khiển, và đôi khi là cả các hạ tầng MEP khác của khu vực quảng trường (như điện chiếu sáng cảnh quan, thoát nước mưa).

Vì vậy, trước khi tiến hành đổ bê tông lấp nền hoặc rải cát lát đá, toàn bộ mạng lưới đường ống này phải được giám sát chặt chẽ dựa trên 6 yếu tố:

1. Tuyến ống chạy có đúng thiết kế không?

2. Các nhánh rẽ có đi đến đúng khu vực cụm vòi không?

3. Cao độ của ống có phù hợp, đảm bảo không trồi lên vướng vào mặt đá không?

4. Có xảy ra giao cắt bất hợp lý với tuyến điện hoặc hạ tầng khác không?

5. Có để lại đủ không gian hở để vặn ốc và lắp ráp phụ kiện không?

6. Những vị trí van cần thao tác sau này có nằm ở nơi dễ dàng mở nắp tiếp cận không?

Hãy xem xét một tình huống thực tế: Tuyến ống nước cấp về mặt bằng thì đúng tọa độ, nhưng lại được rải ở cao độ quá nông. Khi bắt tay vào làm mặt sân, ống lập tức xung đột với lớp vữa lót của gạch lát. Hoặc một tình huống khác: Khóa van điều áp được chôn ngay bên dưới vị trí mà sau này sẽ đặt một bồn hoa cảnh quan bê tông. Những rắc rối này sẽ vô cùng nan giải nếu chỉ được phát hiện khi cần hiệu chỉnh nước hoặc bảo trì.

Khi đường ống còn phơi bày trên mặt đất, kỹ sư có thể dễ dàng dùng mắt thường để nhìn, dùng máy để đo, chụp ảnh lưu hồ sơ hoàn công và nắn chỉnh ngay lập tức. Nhưng một khi đã bị khóa chặt bởi lớp hoàn thiện cứng, việc xác định lại vị trí ống bị rò rỉ hoặc nghẹt sẽ cực kỳ khó khăn, và bất cứ thao tác sửa chữa nào cũng đồng nghĩa với việc phải đập phá mặt sân kiến trúc. Do đó, việc phối hợp kết cấu, chống thấm và đường ống phải được thực hiện tỉ mỉ trong giai đoạn hạ tầng đang mở.

Điểm chờ là nơi hạ tầng phía dưới gặp thiết bị phía trên

Là điểm kết thúc của đường ống và cáp ngầm, điểm chờ đóng vai trò là "giao diện" kết nối trực tiếp với vòi phun và đèn chiếu sáng thực tế ở giai đoạn cuối cùng. Các điểm chờ này có thể tồn tại dưới dạng đầu ống ren, tuyến luồn cáp tín hiệu, các lỗ xuyên thành bê tông, vị trí bệ kết nối ngầm, hoặc đầu chờ đèn/vòi phun.

Mỗi một điểm chờ để được nghiệm thu đều phải đảm bảo độ chính xác tuyệt đối ở 4 khía cạnh: vị trí tọa độ, cao độ hoàn thiện, hướng của phương kết nối, và khoảng không để thợ có thể thò tay vào thao tác xoay ốc.

Nếu một đầu chờ vòi phun bị lệch tọa độ, vòi phun khi gắn vào sẽ bị phá vỡ khỏi bố cục cung tròn hoặc đường thẳng của thiết kế mặt sân. Nếu đầu chờ nằm đúng tọa độ nhưng miệng ống bị nghiêng (sai hướng), kỹ thuật viên sẽ rất vất vả dùng phụ kiện để bẻ lại phương thẳng đứng cho vòi. Còn nếu đầu chờ đo đúng theo mặt bê tông thô nhưng không tính dung sai cao độ của đá hoàn thiện, vòi phun sẽ bị tụt lại bên dưới mặt sàn.

Thiết bị cơ điện có thể được lắp đặt vào những ngày cuối cùng của dự án, nhưng số phận tọa độ của thiết bị đó thực chất đã được định đoạt từ lúc điểm chờ được đổ bê tông chốt lại. Bạn có thể tham khảo bài phân tích chuyên sâu về việc kiểm soát điểm chờ kỹ thuật để thấy rõ sự tàn phá của việc sai lệch vài centimet.

Trước khi phần kỹ thuật bị che khuất, cần kiểm tra những gì?

Khái niệm "che khuất" trên công trường không diễn ra trong một ngày duy nhất. Nó là một chuỗi các sự kiện lấp kín dần hạ tầng: trước khi đổ lớp bê tông lót, trước khi quét màng chống thấm, trước khi lát những viên đá đầu tiên, trước khi vặn kín nắp hố ga, và trước khi bàn giao mặt bằng hoàn thiện.

Trước những mốc thời gian không thể đảo ngược này, ban chỉ huy thi công buộc phải thực hiện một checklist nghiệm thu 8 bước khắt khe:

1. Kiểm tra đường ống: Rà soát lại việc ống đi đúng tuyến chính, chia đúng nhánh nhỏ vào từng khu vực, và đảm bảo mọi khớp nối ngầm đã được thử áp lực không rò rỉ theo yêu cầu dự án.

2. Kiểm tra điểm chờ: Đo đạc lại tọa độ mặt bằng, độ cao trục, hướng thẳng đứng và mối tương quan với mặt hoàn thiện dự kiến.

3. Kiểm tra tuyến cáp ngầm: Đảm bảo ống luồn điện đặt đúng vị trí, không giao cắt gây kẹt với hệ thống nước, và kéo đủ cáp chờ cho từng thiết bị.

4. Kiểm tra hệ thu hồi nước: Rà soát các khe thu, phễu thu, độ dốc bề mặt đổ về khe, và cao độ giao cắt giữa rãnh thu với mặt sân.

5. Kiểm tra điểm xuyên ngầm: Đảm bảo các vị trí ống đi xuyên tường/sàn đã đặt đúng chỗ và được xử lý chống thấm theo đúng chuẩn của bộ môn kết cấu.

6. Kiểm tra khả năng tiếp cận: Rà soát vị trí các cụm van gạt điều áp, nắp mở vệ sinh khe thu và các cụm thiết bị cần thay thế, đảm bảo chúng đều nằm trong vùng có thể mở nắp.

7. Kiểm tra cao độ chéo: Áp các bản vẽ hoàn thiện kiến trúc, cao độ vật liệu thực tế và chiều cao thiết bị thật vào để tính toán lại cao độ điểm chờ lần cuối.

8. Ghi nhận hiện trạng: Chụp ảnh từng hố móng, đánh dấu tọa độ lên hồ sơ, lập biên bản kiểm tra nội bộ làm căn cứ đối soát về sau trước khi cho phép lấp đất đổ bê tông.

Mục tiêu của 8 bước này không phải là làm hồ sơ giấy tờ đối phó, mà là giăng ra một lớp màng lọc để bắt các sai lệch ngay khi chúng còn dễ dàng sửa chữa bằng cưa máy hoặc máy hàn. Càng nhiều lớp vật liệu đắt tiền được đắp lên trên, thì một sai lệch nhỏ bên dưới càng tiêu tốn thời gian và tiền bạc để khắc phục. Nắm vững nguyên lý này cũng chính là câu trả lời cho việc triển khai nhạc nước từ giai đoạn kết cấu quan trọng như thế nào.

Mặt hoàn thiện phải được phối hợp với vòi, đèn và khe thu

Khi phần hạ tầng ngầm kết thúc cũng là lúc bộ môn kiến trúc cảnh quan bắt tay vào việc ốp lát mặt sân. Lúc này, sự chú ý dồn vào sự ăn khớp giữa bản vẽ hoàn thiện và thiết bị cơ điện.

Trước khi dán những viên đá đầu tiên, hai bên phải ngồi lại để thống nhất: họa tiết và mạch ron của gạch/đá, kích thước cắt quy cách của vật liệu, vị trí khoét lỗ chừa cho cụm vòi/đèn, phương án khoét rãnh cho khe thu nước inox, và thiết kế của các bộ nắp đậy kỹ thuật.

Một trường hợp kinh điển thường gây xích mích trên công trường: Đội thi công đá lát nền chỉ nhìn vào bản vẽ chia ron gạch của mình để làm, trong khi đội nhạc nước thì lắp vòi theo tọa độ bản vẽ cơ điện. Hậu quả là khi ráp lại, lỗ khoét vòi phun nằm trượt ra khỏi tâm của viên đá lát, thậm chí cấn ngay vào đường ron ghép nối, gây mất thẩm mỹ nghiêm trọng.

Cũng có tình huống, kích thước của lô đá tự nhiên nhập về thực tế dày hơn thiết kế vài milimet. Nếu không hiệu chỉnh, các bộ nắp ga kỹ thuật âm sàn bằng inox sẽ bị chênh cốt, không còn phẳng bằng với bề mặt quảng trường. Hoặc đơn giản là một chiếc chậu cây cảnh quan được bổ sung vào phút chót lại nằm đè ngay lên phần nắp mở của cụm van nhạc nước.

Ở cấu hình âm sàn, bề mặt sân đi bộ chính là "mặt tiền" nơi tất cả các sai lệch của mọi bộ môn thi công bị lôi ra ánh sáng. Vì thế, phần cơ điện và phần ốp lát kiến trúc bắt buộc phải được bám sát trên cùng một bản vẽ hệ tham chiếu không gian chung.

Âm sàn không có nghĩa là mọi thứ phải bị chôn kín

Một mặt sàn hoàn thiện đẹp không tì vết là mơ ước của mọi kiến trúc sư, nhưng cái đẹp không được phép đánh đổi bằng việc tước đoạt khả năng vận hành của hệ thống.

Bất kỳ hệ thống nhạc nước nào cũng cần được kiểm tra định kỳ, vệ sinh rong rêu rác thải, tháo bơm bảo dưỡng, thay đèn bị cháy, hoặc điều chỉnh góc độ tia nước. Để làm được những việc đó, công tác thi công phải tính toán ngay từ đầu về các cụm nắp kỹ thuật, đường tiếp cận an toàn, khoảng cách hở để kỹ thuật viên thò tay vào xoay ốc, vị trí các cụm van đóng mở độc lập, và khả năng tháo rời thiết bị mà không cần phá gạch.

Sẽ là vô nghĩa nếu một cụm van điều tiết nằm ngay dưới mặt sàn quảng trường nhưng lại bị lấp kín hoàn toàn, buộc phải đục đá để mở van mỗi khi cần chỉnh nước. Cũng có tình huống, thiết bị được thiết kế tháo ráp ngàm hở, nhưng khi đưa xuống hố ngầm lại bị ép quá sát vào thành bê tông, không còn dù chỉ vài centimet để rút thiết bị ra. Bảo trì hệ thống nhạc nước chỉ thực sự khả thi khi lối tiếp cận được định hình ngay trong tư duy thi công hạ tầng.

Phần điện và đèn phải được phối hợp cùng hạ tầng, không để đến cuối mới xử lý

Cùng với thủy lực, hệ thống điện và ánh sáng là yếu tố linh hồn tạo nên màn trình diễn. Các thành phần này bao gồm: tuyến cấp nguồn, cáp tín hiệu điều khiển, ống luồn bảo vệ cáp ngầm, đầu chờ cáp tại vị trí thiết bị, tọa độ đặt đèn LED, phương thức bắt vít chống thấm, và phương án dự phòng khi cần thay đèn hỏng.

Trong thi công nhạc nước, việc lắp đèn cần được đánh giá khắt khe qua 2 cấp độ:

• Cấp độ 1: Đèn sáng, đổi màu đúng tín hiệu và an toàn về mặt rò rỉ điện.

• Cấp độ 2: Đèn phải tạo ra đúng hiệu quả thị giác.

Một bộ đèn LED có thể vượt qua bài test an toàn điện, phát sáng rực rỡ dưới nước, nhưng lại bị lắp lệch tâm so với vòi phun. Hậu quả là ánh sáng chiếu xiên đi nơi khác, không ôm trọn vào cột nước, tạo ra những vùng sáng tối không đồng đều, phá hỏng kịch bản của biên đạo. Do đó, việc xác định tọa độ khoan bắt vít đèn phải được kiểm tra chéo liên tục với sơ đồ bố trí vòi, chiều sâu của mặt hoàn thiện, và hình dáng của tia nước khi phun lên thực tế. Mọi yêu cầu liên quan đến thông số kỹ thuật điện áp, chỉ số chống nước hay khoảng cách cáp đều phải tuân thủ tuyệt đối hồ sơ thiết kế và tài liệu của thiết bị dự án.

Nếu người dùng được phép đi vào vùng phun, yêu cầu thi công phải được xác định khác ngay từ đầu

Không phải dự án âm sàn nào cũng đồng nghĩa với việc người sử dụng được chạy vào đùa giỡn cùng tia nước. Rất nhiều hệ thống âm sàn chỉ mang tính chất biểu diễn đơn thuần, nơi khán giả được yêu cầu đứng ngoài để đảm bảo an toàn cho thiết bị và con người.

Tuy nhiên, nếu thiết kế của dự án cho phép khán giả (đặc biệt là trẻ em) trực tiếp bước vào khu vực hoạt động, thì tư duy triển khai hạ tầng bắt buộc phải tích hợp thêm hàng loạt yếu tố an toàn nghiêm ngặt ngay từ ngày đầu tiên:

• Vật liệu ốp lát mặt sàn phải có độ ma sát cao để chống trơn trượt.

• Khoảng hở của các khe lưới inox thu hồi nước phải đủ hẹp để tránh kẹt ngón chân trẻ em.

• Tuyệt đối không có chi tiết kim loại sắc nhọn, gờ nổi hay bu lông nhô cao khỏi bề mặt sàn.

• Vùng nước văng phải được khống chế, điều tiết hướng tia nước để không phun trực tiếp vào mặt người chơi.

• Năng lực thoát nước của mặt sân phải cực kỳ tốt để tránh ngập úng gây nguy hiểm.

• Hệ thống tuần hoàn phải tích hợp khả năng khử khuẩn và vệ sinh liên tục vì nước tiếp xúc trực tiếp với da người.

• Lưu lượng người tối đa có thể chịu tải và kịch bản vận hành khi quá đông người.

Đừng nhầm lẫn khái niệm: Người bước vào vùng nước chơi đùa KHÔNG tự động biến hệ thống đó thành hệ tương tác cảm biến. Sân nhạc nước chỉ được gọi là "tương tác" khi có sự xuất hiện của hệ thống cảm biến nhận diện hành vi con người và ra lệnh cho hệ thống điều khiển thay đổi kịch bản phun nước tương ứng. Nếu quan tâm đến mảng này, bạn có thể xem thêm về an toàn cho sân nước ở các bài viết chuyên sâu hơn.

Việc biến một công trình trình diễn thành khu vui chơi tương tác không thể là quyết định tùy hứng sau khi công trình đã đổ xong bê tông hoàn thiện. Mục tiêu sử dụng này phải được đóng đinh vào hồ sơ ngay từ vạch xuất phát.

Thứ tự thi công quan trọng vì nó quyết định khi nào còn có thể sửa

Thực tế công trường luôn biến động, có thể khu vực A đang rải ống ngầm thì khu vực B vẫn đang khoan cọc nhồi. Việc thi công hiếm khi diễn ra tuần tự từ 1 đến 10 cho toàn bộ dự án. Tuy nhiên, về mặt nguyên lý triển khai cuốn chiếu (làm xong phần nào gọn phần đó), chúng tôi thường tuân thủ một bộ khung 12 bước logic như sau:

• BƯỚC 1: Xác nhận bàn giao mặt bằng, ranh giới móng và hệ tọa độ/cao độ gốc.

• BƯỚC 2: Phối hợp bản vẽ thực địa với nhà thầu kết cấu, cảnh quan, và các nhánh MEP lân cận.

• BƯỚC 3: Rải và định hình tuyến đường ống thủy lực, ống luồn điện và rãnh thu nước thô.

• BƯỚC 4: Định vị tọa độ và cao độ chính xác của các điểm chờ vòi, đèn.

• BƯỚC 5: Tiến hành nghiệm thu nội bộ phần hạ tầng ngầm trước khi cho phép lấp đất hoặc đổ bê tông lót.

• BƯỚC 6: Triển khai các lớp chống thấm và cấu tạo nền (theo phạm vi hợp đồng của dự án).

• BƯỚC 7: Đo đạc lại cao độ chéo và đối chiếu bố cục chia ron của vật liệu hoàn thiện.

• BƯỚC 8: Nhà thầu kiến trúc thi công ốp lát mặt sân.

• BƯỚC 9: Cắt gọt đầu chờ, đưa vòi phun, đèn LED và cụm nắp đậy kỹ thuật thực tế vào hố.

• BƯỚC 10: Đấu nối cáp tín hiệu, điện động lực tại phòng máy điều khiển.

• BƯỚC 11: Kích hoạt kiểm tra khô và test nước từng phân vùng nhỏ.

• BƯỚC 12: Chạy thử liên động toàn hệ thống và hiệu chỉnh kịch bản theo bản nhạc.

Điểm mấu chốt của trình tự này không nằm ở tốc độ, mà ở nguyên tắc: Tuyệt đối không cho phép thi công lớp công việc tiếp theo che lấp đi phần hạ tầng bên dưới nếu phần ngầm đó chưa được đo đạc và ký biên bản xác nhận. Quản lý tốt trình tự này cũng chính là trọng tâm của quy trình thi công nhạc nước chuyên nghiệp.

Khi thiết bị thật được đưa vào, phần hạ tầng mới được kiểm chứng đầy đủ

Trong suốt 8 bước đầu tiên, thứ mà đội ngũ kỹ thuật đối diện chỉ là bê tông, sắt thép, ống nhựa và những biểu tượng ký hiệu trên mặt giấy. Chỉ đến giai đoạn lắp đặt cuối cùng (BƯỚC 9), khi những khối thiết bị kim loại nặng trịch, sắc cạnh với hàng chục ngàm nối và bó cáp được thả xuống rãnh ngầm, thì độ chính xác của toàn bộ phần hạ tầng đã làm trước đó mới chính thức bị mang ra thử thách.

Lúc này, công tác kiểm tra hướng đến sự ăn khớp vật lý:

1. Thiết bị thả xuống có khớp ngay vào tọa độ điểm chờ không?

2. Bề mặt vòi/đèn có phẳng bằng tuyệt đối với mặt sân hoàn thiện không?

3. Góc ngẩng của thiết bị có đúng hướng thiết kế không?

4. Khoảng cách chia tim giữa cụm đèn và vòi có đồng đều không?

5. Không gian trong hố móng có bị kẹp chật đến mức không thể vặn ốc không?

6. Các cụm nắp đậy bằng inox có hòa hợp liền mạch với lớp ron gạch xung quanh không?

Có những điểm chờ khi soi bằng máy laser thì rất chuẩn, nhưng khi đặt cụm vòi thật vào lại cấn ngay vào một gờ bê tông không lường trước, khiến thợ không đủ khoảng hở để đút đầu nối dây cáp vào. Sự bực bội trên công trường thường sinh ra từ sự vênh nhau giữa thiết kế lý thuyết và sự tồn tại vật lý của thiết bị ngoài thực địa.

Chạy thử hệ âm sàn phải nhìn cả nước, ánh sáng và mặt sân

Kết thúc quá trình đấu nối, hệ thống bước vào giai đoạn chạy thử và hiệu chỉnh. Khác với các hệ có bể nổi, việc đánh giá thành công của một sân nhạc nước phức tạp hơn rất nhiều, được chia làm 4 nhóm quan sát:

1. Kiểm tra phần Nước: Xác nhận tất cả vòi phun đã có nước, hướng phun thẳng tắp hoặc nghiêng đúng độ, chiều cao cột nước đồng đều, áp suất phun ổn định và độ phản hồi của van nhịp nhàng theo tín hiệu kịch bản.

2. Kiểm tra phần Ánh sáng: Đèn phải sáng đủ công suất, đổi màu mượt mà, nhưng quan trọng nhất là chùm tia sáng phải ôm trọn và bám dính vào thân cột nước, không bị chiếu hắt gây chói mắt khán giả ban đêm.

3. Kiểm tra phần Mặt sân (Cực kỳ quan trọng): Phải mở hết công suất hệ thống để đánh giá năng lực của mương thu nước. Nước rơi xuống có rút ngay vào khe inox không? Có điểm nào trên quảng trường bị ứ đọng thành vũng không? Nước có bị văng quá xa ra ngoài biên an toàn không? Và sau khi nhấn nút tắt hệ thống khoảng bao lâu thì mặt sân trở lại trạng thái ráo nước?

4. Kiểm tra Toàn hệ liên động: Chạy chuỗi kịch bản kết hợp âm thanh, nước và ánh sáng để đánh giá độ trễ của hệ thống truyền dẫn tín hiệu, khả năng tản nhiệt của phòng máy và sự ổn định của tủ điện động lực.

Quá trình này là một vòng lặp liên tục: CHẠY THỬ → QUAN SÁT TÌM LỖI → DỪNG LẠI HIỆU CHỈNH → TIẾP TỤC CHẠY LẠI. Do đó, việc ép tiến độ chạy thử vào quá sát ngày cắt băng khánh thành thường dẫn đến một hệ thống chưa được tinh chỉnh tốt nhất.

Lotte Mall West Lake – Từ hạ tầng dưới sàn đến trạng thái vận hành

Để hình dung rõ nhất toàn bộ logic của bài viết này trên một công trường thực tế, hãy nhìn vào dự án nhạc nước âm sàn Lotte Mall West Lake Hà Nội mà NPT đã trực tiếp triển khai. Hệ thống nằm chễm chệ ngay tại quảng trường đón khách sầm uất bậc nhất của khối trung tâm thương mại.

Hành trình của dự án minh chứng cho 3 giai đoạn sống còn:

GIAI ĐOẠN 1 – HẠ TẦNG: Những bức ảnh công trường ban đầu cho thấy một ma trận khổng lồ các đường ống nhựa, hố ga kỹ thuật và cáp ngầm được cố định cẩn thận. Đây là thời điểm phần lớn hệ thống còn phơi bày ra ánh sáng và được đội ngũ kỹ sư đo đạc cao độ gắt gao nhất.

GIAI ĐOẠN 2 – HOÀN THIỆN: Khi các lớp đá lát quảng trường được hoàn thiện, mạng lưới ống ngầm kia hoàn toàn biến mất. Vòi phun, mặt đèn LED vòng, và các khe thu nước inox mảnh mai bắt đầu được tích hợp bằng phẳng vào mặt kiến trúc.

GIAI ĐOẠN 3 – VẬN HÀNH: Khi kích hoạt, những cột nước vươn cao mạnh mẽ cùng ánh sáng tạo nên một điểm nhấn rực rỡ thu hút khách tham quan. Nhưng điều tuyệt vời nhất là khi chương trình khép lại, toàn bộ khu vực lập tức trả lại một mặt bằng khô ráo, rộng rãi, cho phép hàng ngàn lượt khách bộ hành tự do qua lại tổ chức các sự kiện hoạt náo ngoài trời.

Vẻ đẹp lung linh khi Lotte Mall vận hành chỉ là lớp áo phủ bên ngoài. Sự ổn định của nó được kiến tạo vững chắc từ những khối bê tông, mét ống và biên bản chốt cao độ từ khi quảng trường còn ngổn ngang đất cát.

VTV S1 – Một case khác về việc tích hợp hệ âm sàn vào mặt bằng sử dụng

Không chỉ ứng dụng cho các quảng trường thương mại lớn, cấu hình âm sàn còn phát huy uy lực ở những không gian đặc thù khác. Tại hệ thống âm sàn tại Trường quay S1 – VTV, dự án yêu cầu một mặt bằng biểu diễn ngoài trời không bị chia cắt bởi bất kỳ một hồ nước cố định lộ thiên nào.

Hệ thống vòi và cụm thiết bị được giấu kín dưới mặt sàn. Khi cần ghi hình, nó là một sân khấu nhạc nước rực rỡ. Khi kết thúc, nó lập tức hòa nhập trở lại làm không gian đi lại, set up bối cảnh chung của đài truyền hình. VTV S1 là một minh chứng đanh thép cho thấy: Dù loại hình công trình có thay đổi, thì nguyên lý phối hợp giữa hạ tầng cơ điện, lớp hoàn thiện và thiết bị của giải pháp âm sàn vẫn không hề xoay chuyển.

Những lỗi nào thường khiến giai đoạn cuối phải xử lý lại?

Đúc kết từ thực tiễn thi công, nếu bỏ qua những nguyên lý trên, công trình rất dễ rơi vào 8 kịch bản sai lầm tai hại sau:

1. Lỗi cao độ: Thi công đầu chờ vòi không cộng trừ chiều dày của lớp đá hoàn thiện, khiến vòi bị tụt sâu hoặc nhô cao gây vấp ngã.

2. Lỗi cập nhật: Cảnh quan thay đổi thiết kế chia ron đá phút chót nhưng không báo cho kỹ sư cơ điện, dẫn đến vòi và đèn bị lệch tâm so với mạch gạch.

3. Lỗi thu nước: Mặt sân đổ dốc sai hoặc rãnh thu nước quá nhỏ, khiến nước không kịp rút, đọng thành vũng lớn tràn sang lối đi bộ.

4. Lỗi che lấp sớm: Vội vàng đổ lấp bê tông khi đường ống chưa được thử áp lực, nếu có xì vỡ sẽ vô phương cứu chữa.

5. Lỗi đường Access: Đặt cụm van và phòng máy ở góc chết hoặc lát gạch chết lên trên, không mở đường nắp kỹ thuật để kỹ sư chui vào bảo trì.

6. Lỗi kiểm tra nhóm: Thợ chỉ kiểm tra thử từng vòi riêng lẻ thấy nước lên thì báo xong, nhưng khi bật đồng loạt thì áp lực không đều, tia nước nhảy múa hỗn loạn.

7. Lỗi lệch ánh sáng: Lắp đặt đèn đúng điện nhưng bắt sai phương, ánh sáng chiếu trượt ra ngoài cột nước, làm giảm hiệu ứng thị giác ban đêm.

8. Lỗi thời gian ép: Khách hàng ép nghiệm thu chạy thử ngay sát giờ khai trương, không dành đủ 2-3 ngày để kỹ sư lập trình tinh chỉnh lại độ cao vòi theo kịch bản âm nhạc.

8 nguyên tắc NPT ưu tiên khi triển khai nhạc nước âm sàn

Để khép lại bài viết mang tính cẩm nang này, dưới đây là bộ khung 8 nguyên tắc quản trị công trường mà NPT luôn giữ vững:

1. Khóa chặt thông tin mặt bằng: Xác nhận ranh giới, bố cục và hệ cao độ chuẩn xác trước khi triển khai bản vẽ thi công sâu.

2. Thu nước là phần hồn của mặt sân: Xem hệ thống tiêu thoát nước mặt là hạng mục trọng điểm, không phải chi tiết phụ họa.

3. Phối hợp chéo từ sớm: Cơ điện, Cảnh quan và Kết cấu phải ngồi cùng bàn ngay từ giai đoạn rải ống.

4. Nghiệm thu điểm chờ: Chốt hạ tọa độ và cao độ các đầu chờ kỹ thuật thật kỹ trước khi nhà thầu nề vào ốp gạch.

5. Đừng vội che khuất: Tuyệt đối phải kiểm tra, thử áp lực và chụp ảnh hoàn công đường ống ngầm trước khi cho phép lấp mặt bằng.

6. Bảo trì là tư duy thiết kế: Vẽ đường tiếp cận an toàn cho thợ bảo trì ngay từ khi thiết kế móng ngầm.

7. Thử nghiệm bằng hàng thật: Áp thiết bị thực tế xuống hố để kiểm chứng không gian thi công trước khi hàn chặt các khớp nối.

8. Bảo vệ quỹ thời gian vàng: Luôn đấu tranh dành đủ thời gian cho việc chạy thử liên động và lập trình hiệu chỉnh.

KẾT LUẬN

Khi tấm rèm thi công khép lại và màn trình diễn bắt đầu, vẻ đẹp của nhạc nước âm sàn là thứ mê hoặc mọi ánh nhìn. Nhưng sự thật đằng sau đó là: phần lớn hạ tầng sinh mệnh của dự án đã bị chôn vùi vĩnh viễn dưới những tảng đá ốp lát.

Chất lượng của một sân nhạc nước không được tạo ra từ việc lắp ghép vài thiết bị hào nhoáng ở phút bù giờ. Nó được rèn giũa từ khả năng kiểm soát khắt khe các biến số về cao độ bề mặt, hệ thống rãnh thu nước, đường ống thủy lực, vị trí đầu chờ và thiết kế đường dẫn bảo trì. Nguyên lý phòng cháy luôn rẻ hơn chữa cháy: Càng phát hiện sai lệch ở những lớp đáy sớm bao nhiêu, chi phí nắn chỉnh càng rẻ bấy nhiêu. Ngược lại, một mũi khoan sai ở giai đoạn hoàn thiện mặt sân có thể phải trả giá bằng cả việc tháo dỡ một hệ thống.

Với công nghệ âm sàn, chất lượng được định đoạt từ khi người xem còn chưa nhìn thấy tia nước đầu tiên. Khi bản vẽ kết cấu, hạ tầng cơ điện và thiết kế cảnh quan được neo chặt trên cùng một hệ quy chiếu đồng nhất, giai đoạn ráp nối thiết bị và chạy thử cuối cùng sẽ nhẹ nhàng và trọn vẹn hơn rất nhiều.

Nếu dự án của bạn đang ở giai đoạn thiết kế cảnh quan, thi công kết cấu móng hoặc chuẩn bị làm mặt bằng, việc ngồi lại và phối hợp chuyên sâu về hạ tầng nhạc nước từ sớm sẽ giúp triệt tiêu hoàn toàn rủi ro phải đập phá ở giai đoạn hoàn thiện.

XEM GIẢI PHÁP NHẠC NƯỚC ÂM SÀN (Hoặc GỬI MẶT BẰNG CHO NPT để nhận tư vấn kỹ thuật ngay hôm nay).

Giải đáp các thắc mắc (FAQ) về thi công nhạc nước âm sàn
