Phối cảnh 3D nhạc nước có đủ để thi công? Từ concept đến bản vẽ kỹ thuật và công trường

Phối cảnh 3D nhạc nước thực sự dùng để làm gì?

Phối cảnh 3D có vai trò rất quan trọng trong giai đoạn phát triển phương án. Đây là công cụ trực quan để chúng tôi cùng Chủ đầu tư, đơn vị kiến trúc và landscape consultant trao đổi về hình thái tổng thể của công trình trước khi đi sâu vào các lớp kỹ thuật nằm phía dưới.

Thông qua phối cảnh, người xem có thể nhận ra hồ sử dụng hình học tiêu chuẩn hay đường cong tự do, mặt nước được chia thành những lớp nào, đâu là cụm hiệu ứng chính, cây xanh và lối đi quan hệ với nước ra sao, người sử dụng tiếp cận không gian từ những hướng nào và điểm nhìn nào cần được nhấn mạnh. Với các công trình có biểu diễn ánh sáng hoặc hiệu ứng nước, phối cảnh còn giúp hình dung nhịp điệu thị giác và cảm giác mà hệ thống dự kiến mang lại sau khi hoàn thành.

Giá trị của render vì thế không nằm ở việc thay thế bản vẽ kỹ thuật. Nó giúp chuyển một ý tưởng vốn còn trừu tượng thành thứ mà nhiều bên có thể cùng nhìn, cùng thảo luận và cùng thống nhất.

Vì sao một phối cảnh chưa đủ để thi công?

Một hình ảnh có thể cho thấy rất rõ công trình sẽ trông như thế nào, nhưng đội thi công cần biết công trình phải được xây như thế nào.

Ví dụ đơn giản nhất là một dải nước cong xuất hiện trên phối cảnh. Người xem chỉ cần nhìn vào hình ảnh để cảm nhận được đường nét và quan hệ của nó với cảnh quan. Nhưng ngoài hiện trường, đường cong đó phải được chuyển thành những dữ liệu cụ thể: tim tuyến ở đâu, các điểm định vị như thế nào, bán kính hoặc hệ tọa độ ra sao, thành và đáy có cao độ bao nhiêu, mặt nước nằm tại mốc nào, lớp hoàn thiện dày bao nhiêu và hệ thống kỹ thuật sẽ được bố trí ở đâu phía dưới hoặc phía sau kết cấu.

Tương tự, một hàng vòi phun trên hình ảnh chưa phải là một hệ thống có thể lắp đặt. Chúng tôi còn phải xác định khoảng cách, tọa độ, hướng phun, điều kiện gá lắp, đường cấp nước, không gian cho thiết bị, kết nối điện và điều khiển cũng như khả năng tiếp cận khi cần kiểm tra hoặc bảo trì.

Đó cũng là lý do tại sao chúng tôi không đánh giá một phương án chỉ bằng chất lượng hình render. Một phối cảnh đẹp có thể là điểm khởi đầu rất tốt, nhưng giá trị của phương án chỉ thực sự được kiểm chứng khi hình học và hiệu ứng trên hình ảnh có thể được chuyển thành dữ liệu kỹ thuật nhất quán với kết cấu, cảnh quan và điều kiện thực tế của công trình.

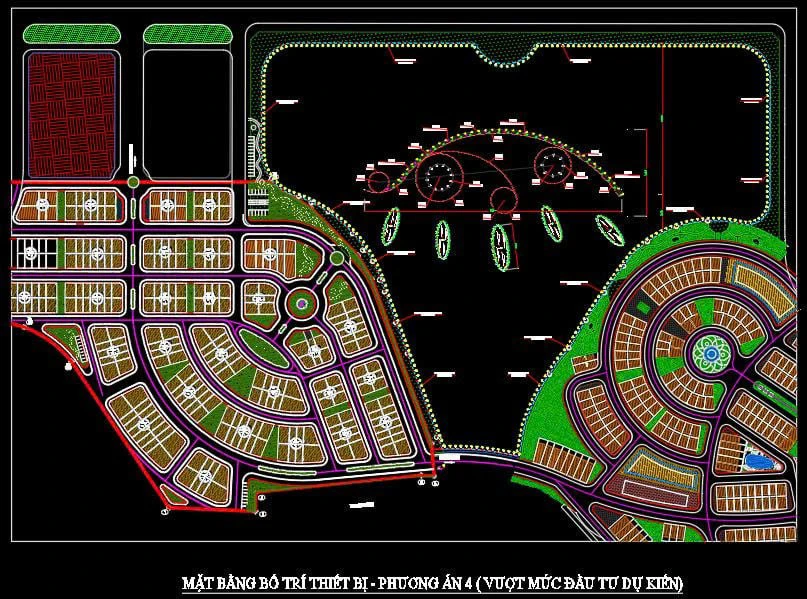

Từ hình ảnh trên phối cảnh đến dữ liệu thi công

Thay vì coi quá trình triển khai đơn thuần là “vẽ thêm nhiều bản vẽ”, NPT thường nhìn nó dưới một câu hỏi cụ thể hơn: mỗi thứ đang nhìn thấy trên phối cảnh cần được chuyển thành những thông tin nào để công trường có thể tạo ra nó?

Một đường cong cần trở thành hệ tọa độ, kích thước và cao độ. Một mặt nước cần có cao độ đáy, cao độ vận hành, cấu tạo thành bể, lớp chống thấm và hoàn thiện. Một cụm hiệu ứng cần được định vị thành vòi, thiết bị và đường cấp thực tế. Một vùng ánh sáng phải được chuyển thành vị trí đèn, tuyến cấp nguồn, tín hiệu và phương án điều khiển. Một mảng cây nằm xen giữa các lớp nước phải được phối hợp sao cho phần landscape và phần kỹ thuật không tranh chấp cùng một không gian.

Có thể hình dung quá trình đó theo ba tầng thông tin:

Các lớp kỹ thuật này cũng không phát triển theo một đường thẳng đơn giản. Hình học, cao độ, kết cấu, thủy lực, điện, điều khiển và cảnh quan phải được kiểm tra qua lại trong quá trình triển khai. Một thay đổi cao độ tưởng như nhỏ có thể ảnh hưởng đến thành bể, vị trí thiết bị, tuyến đường ống và cả khoảng thao tác cần thiết cho bảo trì.

Vì vậy, nếu muốn tìm hiểu rộng hơn một bộ hồ sơ thiết kế nhạc nước phải giải quyết những vấn đề gì, Chủ đầu tư có thể tham khảo bài một phương án thiết kế nhạc nước gồm những gì. Trong bài này, NPT chỉ tập trung vào điểm chuyển giao quan trọng nhất: từ hình ảnh thiết kế sang dữ liệu mà công trường có thể sử dụng.

Cảnh quan nước có hình học tự do khó chuyển từ render sang thi công ở đâu?

Với một hồ tròn hoặc một ma trận thiết bị có tính lặp lại cao, nhiều thành phần có thể sử dụng chung quy luật hình học hoặc module triển khai. Nhưng khi cảnh quan sử dụng nhiều đường cong, bán kính thay đổi, các lớp bể nối tiếp, nhiều cao độ, lối đi đan xen và mảng xanh xen giữa hệ nước, số lượng điều kiện riêng cần kiểm soát tăng lên đáng kể.

Ngoài công trường, chúng tôi không thể tạo một thành bể cong bằng cách nhìn vào phối cảnh rồi “làm cho giống”. Đường cong phải được định vị bằng dữ liệu thực. Mỗi đoạn kết cấu lại phải khớp với lớp hoàn thiện, cao độ nước và các tuyến kỹ thuật nằm phía sau.

Hệ MEP cũng phải thích ứng với hình thái đó. Đường ống không chỉ đi từ máy bơm đến vòi theo khoảng cách ngắn nhất mà còn phải tránh kết cấu, các hệ thống khác và những khu vực không còn khả năng tiếp cận sau khi hoàn thiện. Vị trí vòi, LED và các điểm kỹ thuật phải bám theo hình học đã được khóa, trong khi vẫn đáp ứng yêu cầu vận hành.

Đây là lý do chúng tôi đặc biệt chú ý đến việc kiểm soát hình học ở các công trình cảnh quan nước dạng tự do. Nếu thành bể, đáy hoặc cao độ sai lệch, hệ quả không chỉ dừng lại ở hình dáng cảnh quan. Thiết bị có thể lệch khỏi vị trí dự kiến, đường ống phải đổi tuyến, khoảng trống lắp đặt giảm xuống hoặc lớp hoàn thiện không còn tương thích với thiết kế ban đầu.

Shop drawing là nơi thiết kế gặp điều kiện thực tế

Khi một dự án bước vào giai đoạn thi công, thông tin thiết kế cần tiếp tục được triển khai đến mức đội hiện trường có thể xác định rõ vị trí, kích thước, cao độ, cách lắp đặt, điểm kết nối và quan hệ với các bộ môn xung quanh.

Đó là một trong những vai trò quan trọng của shop drawing và công tác phối hợp kỹ thuật tại hiện trường.

Chúng tôi không xem shop drawing đơn giản là phiên bản “vẽ chi tiết hơn” của thiết kế. Giá trị lớn hơn của nó nằm ở việc đối chiếu phương án với tình trạng công trình tại thời điểm chuẩn bị lắp đặt.

Trên thực tế, một tuyến ống dự kiến có thể gặp kết cấu đã thi công, một hệ MEP khác có thể đang sử dụng vùng không gian đó, cao độ hoàn thiện có thể được điều chỉnh hoặc một vị trí tưởng như lắp thiết bị được lại không còn đủ khoảng trống để bảo trì sau khi đóng hoàn thiện. Điểm xuyên kết cấu nếu phát hiện quá muộn còn có thể liên quan trực tiếp đến công tác chống thấm của bể.

Những xung đột như vậy cần được phát hiện trước khi đội thi công buộc phải xử lý bằng các giải pháp tình thế ngoài hiện trường.

Phần khó nhất nhiều khi không nằm ở việc bổ sung thêm đường nét trên bản vẽ, mà ở những khu vực nơi ý đồ cảnh quan, kết cấu, MEP và yêu cầu vận hành cùng muốn sử dụng một khoảng không gian.

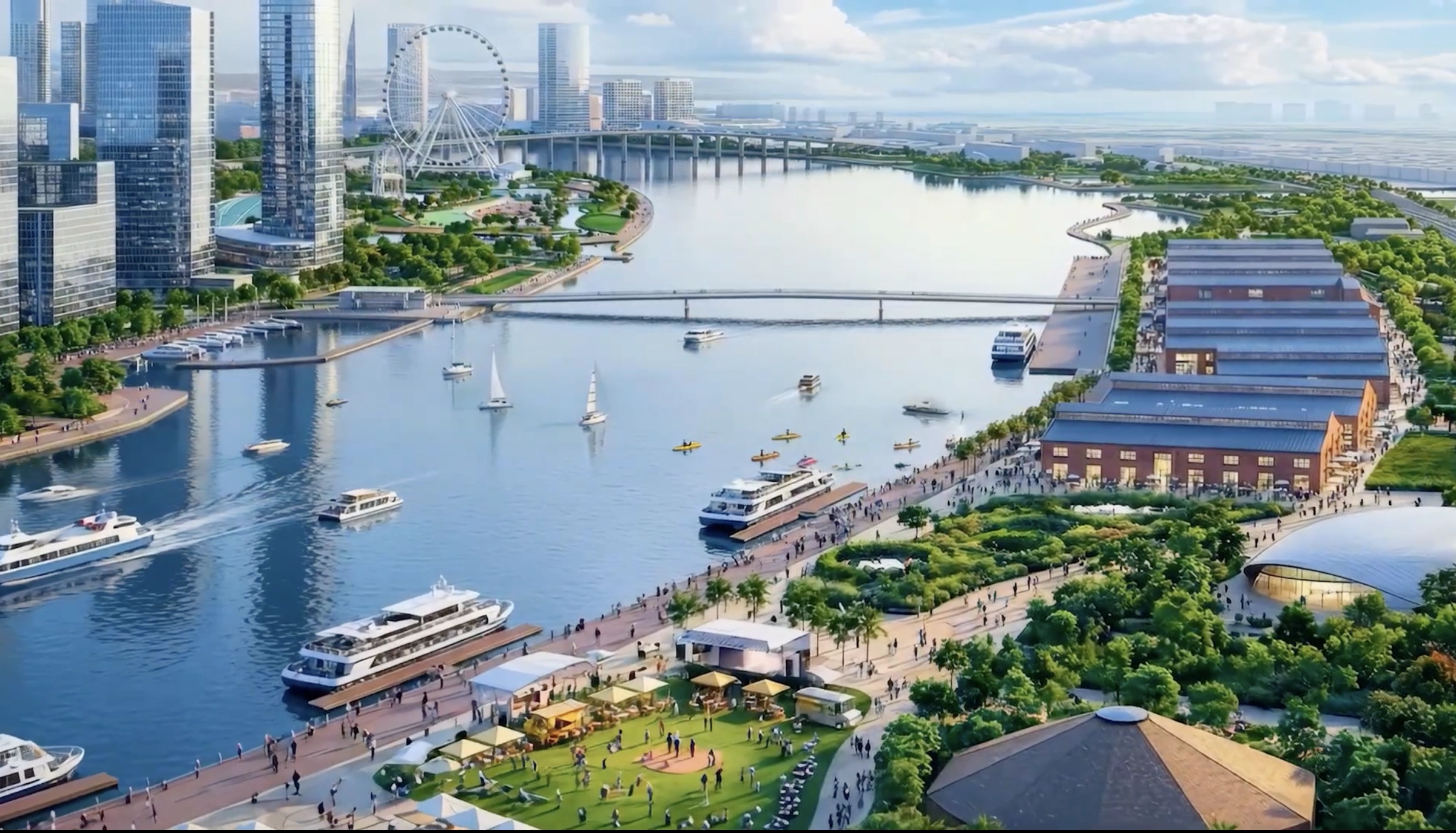

Chương 1 Bến Nhà Rồng – Khánh Hội: khi phối cảnh bắt đầu trở thành công trình

Trên phối cảnh, người xem có thể nhận ra những đường cong hữu cơ, nhiều lớp cảnh quan nước, mảng xanh, lối đi uốn theo không gian và cụm nước trung tâm. Các thành phần đó tạo nên một tổng thể mềm mại và tương đối tự nhiên khi nhìn từ góc độ trải nghiệm.

Nhưng khi NPT bước vào công trường, chính những đường nét mềm mại đó phải lần lượt trở thành cấu kiện có thể đo đạc và kiểm soát.

Một lớp nước cong trên phối cảnh không còn đơn thuần là một nét hình học. Ngoài hiện trường, phía sau nó là thành bể, đáy, các cao độ thực, lớp hoàn thiện dự kiến, vị trí kỹ thuật và tuyến hạ tầng cần được bố trí sao cho không phá vỡ hình thái cảnh quan đã được xác lập.

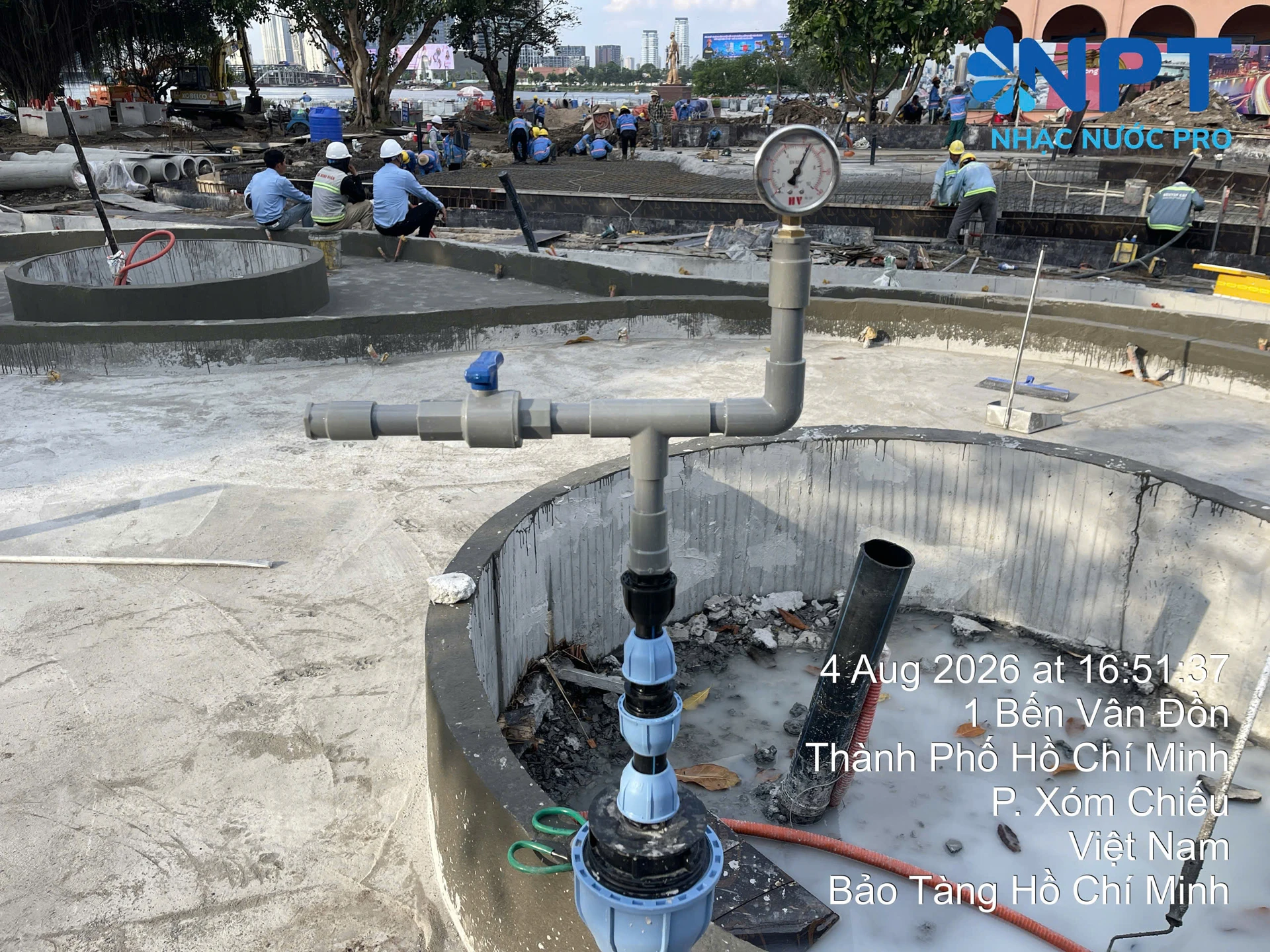

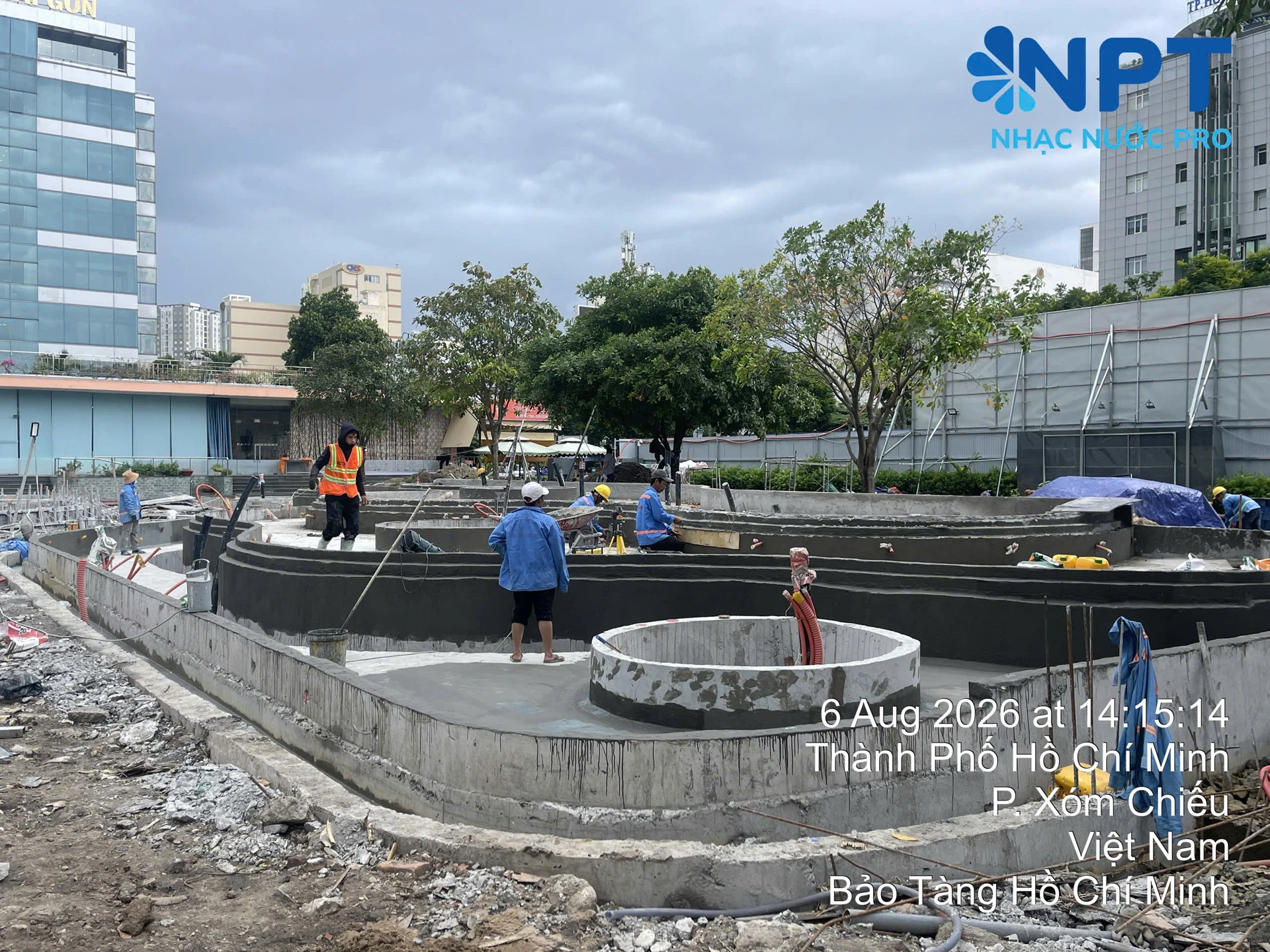

Các hình ảnh NPT ghi nhận tại công trường trong tháng 8/2026 cho thấy hình học chính của khu vực đã dần hình thành. Những thành bể cong, các lớp cao độ, vị trí kỹ thuật và hệ thống đường ống đang xuất hiện trước khi người sử dụng nhìn thấy bất kỳ hiệu ứng nước hoàn chỉnh nào.

Đây cũng là một đặc điểm rất dễ bị bỏ qua khi chỉ nhìn công trình sau ngày khai trương: phần lớn hệ thống tạo nên một cảnh quan nước lại được xây dựng và kiểm soát từ thời điểm chưa có nước, chưa có ánh sáng và chưa có show.

Chính vì vậy, cặp phối cảnh – công trường có giá trị lớn hơn một phép so sánh hình ảnh trước và sau. Nó giúp chúng tôi nhìn lại từng lớp chuyển đổi: từ một đường cong trên render thành hình học thực, từ một vùng nước dự kiến thành bể và cao độ, từ một hiệu ứng chưa xuất hiện thành các tuyến kỹ thuật đang được chuẩn bị bên dưới kết cấu.

Bạn đọc có thể xem thêm hình ảnh và tiến độ tại dự án nhạc nước Bến Nhà Rồng – Khánh Hội để theo dõi quá trình NPT tiếp tục triển khai Chương 1. Khi công trình bước sang các giai đoạn lắp đặt thiết bị, chạy thử và hoàn thiện, chuỗi hình ảnh này sẽ được nối dài từ phối cảnh → thi công kết cấu → hạ tầng kỹ thuật → lắp đặt → vận hành thực tế.

Công trình hoàn thiện có bắt buộc phải giống render 100%?

NPT không cho rằng chất lượng triển khai nên được đánh giá bằng việc công trình thực tế có sao chép từng pixel của phối cảnh hay không.

Trong quá trình thiết kế và thi công, một số chi tiết có thể cần điều chỉnh vì điều kiện hiện trường, cấu tạo thực tế, vật liệu, khả năng bảo trì, yêu cầu an toàn hoặc thay đổi đã được các bên xem xét và phê duyệt. Điều quan trọng là những điều chỉnh đó không làm mất đi ý đồ cốt lõi của phương án.

Một công trình được triển khai tốt phải giữ được tỷ lệ, hình thái, chức năng và trải nghiệm mà thiết kế hướng tới, đồng thời tồn tại trong một cấu tạo có thể xây dựng, vận hành, kiểm tra và bảo trì lâu dài.

Tuy nhiên, điều này cũng không có nghĩa rằng mọi khác biệt so với thiết kế đều có thể được coi là “điều chỉnh kỹ thuật”. Khác phối cảnh không mặc nhiên là sai, nhưng những thay đổi ảnh hưởng đến hình học, hiệu ứng, chức năng hoặc ý đồ đã được duyệt phải được kiểm soát bằng hồ sơ và quy trình phối hợp phù hợp.

Khi nào một phương án đã sẵn sàng để đi xuống công trường?

Trước khi bắt đầu thi công hoặc lắp đặt hệ thống nhạc nước, câu hỏi quan trọng không còn là “phối cảnh có đẹp không” mà là các dữ liệu quan trọng đã được khóa đến mức nào.

Hình học phải đủ rõ để định vị. Các mốc đáy, mặt nước, thành bể và lớp hoàn thiện phải có quan hệ nhất quán. Vị trí thiết bị cần được xác định cùng với không gian lắp đặt và bảo trì. Tuyến ống, điện và tín hiệu phải có chỗ đi thực tế. Các điểm xuyên, điểm chờ và giao diện với kết cấu phải được phối hợp trước khi việc đục phá hoặc sửa chữa trở nên tốn kém hơn.

Quan trọng không kém là những giả định trên bản vẽ phải được đối chiếu với hiện trường. Công trình xây dựng luôn có khả năng phát sinh chênh lệch hoặc thay đổi so với dữ liệu ban đầu, vì vậy việc kiểm tra và phối hợp trước khi lắp đặt là một phần của quá trình triển khai chứ không phải công việc bổ sung bên ngoài thiết kế.

Từ một hình ảnh đẹp đến một công trình có thể vận hành

Phối cảnh 3D là một phần quan trọng trong quá trình phát triển hệ thống nhạc nước vì nó giúp Chủ đầu tư, kiến trúc sư, đơn vị cảnh quan và nhà thầu cùng nhìn thấy hình thái cuối cùng mà công trình hướng tới. Nhưng hình ảnh trực quan không thể thay thế kích thước, tọa độ, cao độ, mặt cắt, kết cấu, đường ống, điện, điều khiển và những thông tin cần thiết để đưa thiết kế xuống hiện trường.

Khoảng cách từ concept đến công trình thực tế được lấp đầy bằng quá trình triển khai kỹ thuật và phối hợp giữa nhiều bộ môn.

Tại Chương 1 – Công viên văn hóa Bến Nhà Rồng – Khánh Hội, chúng tôi đang nhìn thấy quá trình đó diễn ra ngay trên công trường. Những đường cong và lớp cảnh quan từng xuất hiện trên phối cảnh đang lần lượt trở thành thành bể, cao độ, kết cấu và hạ tầng kỹ thuật trước khi hệ thống bước sang các giai đoạn lắp thiết bị và vận hành.

Đó cũng là lý do NPT luôn xem việc triển khai kỹ thuật là một phần không thể tách rời của một phương án nhạc nước có khả năng đi từ ý tưởng đến công trình thật.

NPT – Nhạc Nước Pro triển khai thiết kế kỹ thuật và thi công hệ thống nhạc nước, đài phun và cảnh quan nước cho công viên, quảng trường và các không gian công cộng. Chủ đầu tư, đơn vị tư vấn hoặc Tổng thầu có thể gửi concept, phối cảnh và hồ sơ mặt bằng để chúng tôi đánh giá khả năng chuyển phương án sang thiết kế triển khai và điều kiện thi công thực tế.
