Nhạc nước là hệ thống kết hợp nước, ánh sáng, âm nhạc, thiết bị cơ điện, đường ống, tủ điều khiển, hồ nước, chống thấm và vận hành sau bàn giao. Vì vậy, trước khi chọn vòi phun, bơm, đèn hay kịch bản show, đơn vị thiết kế cần khảo sát mặt bằng thiết kế nhạc nước và hạ tầng thực tế. Phương án có thể đẹp trên bản vẽ nhưng gặp vấn đề khi thi công: hồ không đủ độ sâu, thiếu nguồn điện, không có đường thoát nước, không có vị trí đặt tủ điều khiển, hướng gió làm nước bắn vào người xem hoặc thiếu lối tiếp cận để bảo trì.
Đây là lý do khảo sát nên được xem là bước đầu tiên trong thiết kế nhạc nước PRO, nơi mặt bằng, hạ tầng, thiết bị, điều khiển, thi công và bảo trì được đánh giá đồng bộ ngay từ đầu.

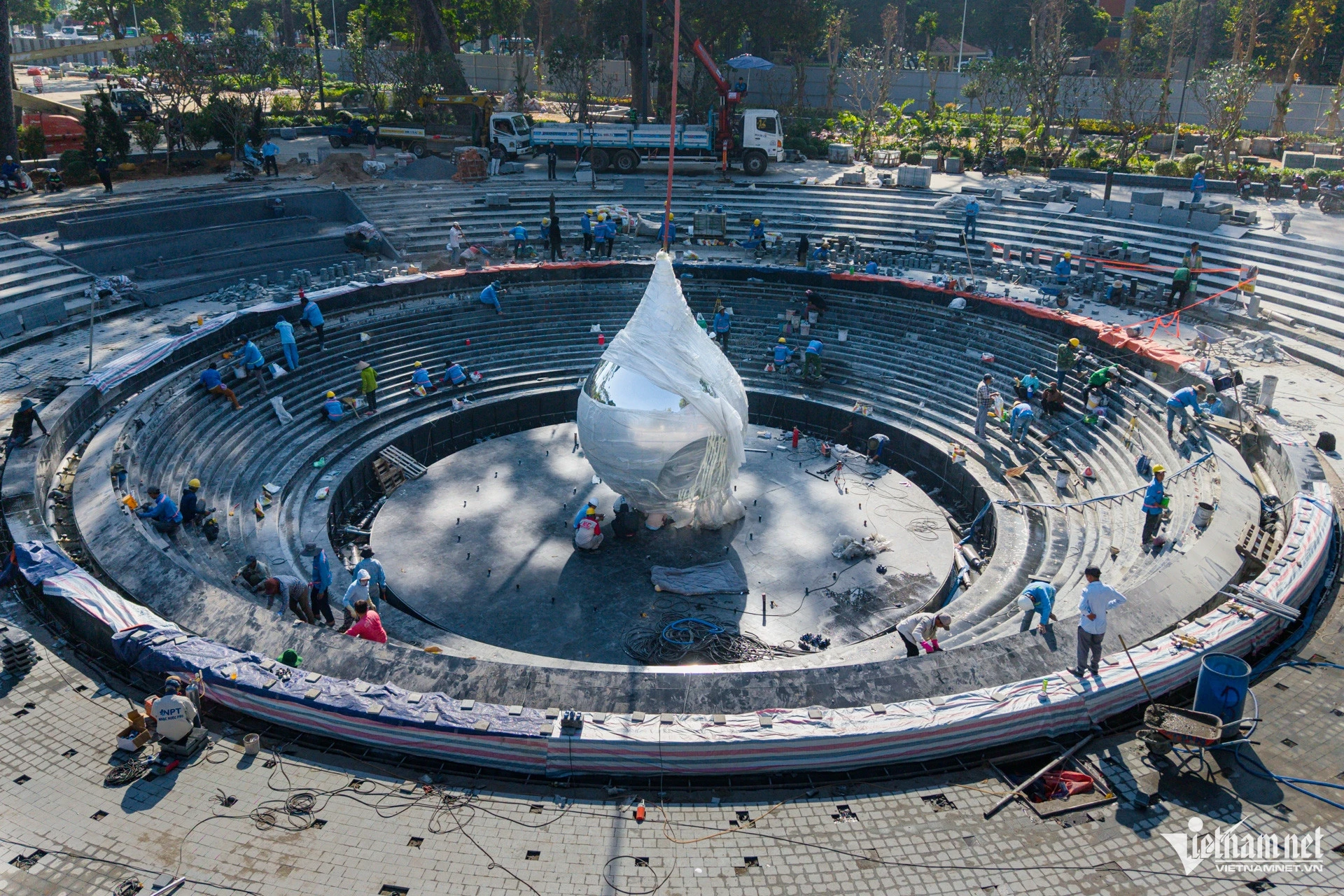

Vì sao khảo sát mặt bằng là bước bắt buộc trước khi thiết kế nhạc nước?
Khảo sát mặt bằng là nền tảng của quy trình thiết kế nhạc nước chuyên nghiệp, vì mọi quyết định về vòi phun, bơm, đèn, điều khiển và kịch bản show đều cần bám vào điều kiện thực tế. Khảo sát thiết kế nhạc nước giúp xác định tính khả thi của ý tưởng. Không phải mặt bằng nào cũng phù hợp với mọi loại hiệu ứng. Cùng một concept nhưng khi đặt vào hồ nông, quảng trường hẹp, khu vực nhiều gió hoặc thiếu vùng kỹ thuật, phương án phải được điều chỉnh.
Khảo sát cũng giúp tránh phát sinh khi thi công. Nếu thiếu thông tin về cao độ, kết cấu, đường ống, cấp điện, cấp thoát nước hoặc chống thấm, quá trình triển khai có thể phải đục phá, cải tạo hoặc thay đổi thiết kế.
Ngoài ra, thông tin mặt bằng quyết định cấu hình thiết bị: bố cục vòi phun, loại bơm, tuyến ống, vị trí đèn, hệ điều khiển, tủ điện và phương án vận hành. Đây là lý do mặt bằng thiết kế nhạc nước cần được đánh giá trước khi lập phương án kỹ thuật.
Một phương án thiết kế nhạc nước càng bám sát dữ liệu khảo sát, rủi ro phát sinh ở giai đoạn thi công và vận hành càng thấp.
1. Thông tin tổng quan về dự án và mục tiêu thiết kế
Cần thu thập gì?
Trước khi đi vào kỹ thuật, cần làm rõ loại hình công trình: quảng trường, khu đô thị, công viên, resort, trung tâm thương mại, phố đi bộ hay khu du lịch. Cần xác định vai trò của nhạc nước trong tổng thể dự án: điểm nhấn cảnh quan, show trình diễn định kỳ, điểm check-in, tiện ích cư dân, nội dung sự kiện hay biểu tượng dự án.
Chủ đầu tư cũng nên làm rõ đối tượng người xem chính, thời điểm vận hành dự kiến và cấp độ mong muốn: đài phun nước nghệ thuật, nhạc nước cơ bản, show trình diễn định kỳ hay công trình biểu tượng.
Vì sao quan trọng?
Mặt bằng chỉ có ý nghĩa khi được đặt trong mục tiêu công trình. Một hồ nước ở resort, quảng trường hoặc khu đô thị có thể cần thiết kế hoàn toàn khác nhau dù kích thước tương tự.
Khảo sát mặt bằng không chỉ là đo kích thước, mà còn là hiểu mặt bằng đó cần tạo ra trải nghiệm gì cho người xem.
2. Bản vẽ mặt bằng, cao độ và kích thước khu vực triển khai
Cần kiểm tra gì?
Các tài liệu quan trọng gồm bản vẽ mặt bằng tổng thể, bản vẽ khu vực dự kiến làm nhạc nước, kích thước dài rộng, diện tích mặt nước hoặc khu vực sàn phun, cao độ đáy hồ, thành hồ, mép hồ và sàn xung quanh.
Nếu có mặt cắt hồ, phối cảnh, bản vẽ cảnh quan, vị trí đường dạo, sân khấu, cây xanh, ghế ngồi, khu F&B, tòa nhà và khu kỹ thuật, các thông tin này cần được đưa vào hồ sơ khảo sát.
Nếu chưa có bản vẽ thì sao?
Có thể bắt đầu bằng hình ảnh hiện trạng, video, kích thước sơ bộ hoặc bản vẽ quy hoạch. Tuy nhiên, để lên bản vẽ thiết kế nhạc nước kỹ thuật, cần bổ sung dữ liệu chính xác.
Rủi ro nếu thiếu thông tin
Không có dữ liệu kích thước và cao độ chính xác, thiết kế nhạc nước rất dễ rơi vào tình trạng đẹp về ý tưởng nhưng khó triển khai ngoài hiện trường. Bố cục vòi phun có thể không phù hợp, thiếu không gian đặt thiết bị hoặc không tính được tuyến kỹ thuật.
3. Hiện trạng hồ nước, kết cấu và độ sâu
Cần kiểm tra gì?
Với khảo sát hồ nhạc nước, cần xác định hồ đã xây hay đang thiết kế, là hồ cảnh quan, hồ sân khấu nước, hồ nhạc nước hay sàn phun tương tác. Các yếu tố cần kiểm tra gồm độ sâu hồ, kết cấu đáy và thành hồ, khả năng chịu tải, chất lượng chống thấm, vị trí cổ ống xuyên hồ và khả năng xả cạn để bảo trì.
Với hồ hiện hữu, cần đánh giá có thể tận dụng không, cần cải tạo gì và có đủ điều kiện nâng cấp thành nhạc nước không. Với hồ chưa thi công, nên tư vấn sớm về độ sâu, chống thấm, đường ống chờ, vùng kỹ thuật và lối bảo trì.
Rủi ro nếu bỏ qua
Hồ quá nông, không đủ không gian đặt thiết bị, chống thấm bị ảnh hưởng khi bổ sung đường ống, khó bảo trì vòi, bơm, đèn hoặc phát sinh cải tạo lớn.
Chủ đầu tư có thể tham khảo thêm bài thiết kế hồ nhạc nước để hiểu các yêu cầu về độ sâu, chống thấm, cấp thoát nước và vùng kỹ thuật.
4. Hạ tầng cấp nước, thoát nước và chất lượng nước
Cần kiểm tra gì?
Cấp thoát nước nhạc nước là nhóm thông tin không thể bỏ qua. Cần kiểm tra nguồn cấp nước, vị trí đường cấp, hệ thống bù nước, đường thoát nước, xả đáy, xả cặn, khả năng chống tràn, độ dốc đáy hồ và hệ thống lọc hoặc tuần hoàn nếu có.
Ngoài ra, cần đánh giá nguồn nước có nhiều cặn, rác, lá cây, rêu tảo không; khu vực quanh hồ có nhiều cây xanh hoặc nguồn rác không; và kế hoạch vệ sinh hồ sau bàn giao ra sao.
Vì sao quan trọng?
Với hệ thống nhạc nước, nước không chỉ là yếu tố thẩm mỹ; nước còn là môi trường vận hành của toàn bộ thiết bị. Chất lượng nước ảnh hưởng trực tiếp đến vòi phun, bơm, đèn, độ trong của hồ và khối lượng bảo trì.
Rủi ro nếu bỏ qua
Tắc vòi phun, bơm nhanh xuống cấp, nước đục, rêu tảo, mùi, khó vệ sinh hồ, không xả được cặn và chi phí bảo trì tăng.
5. Nguồn điện, vị trí tủ điện và tủ điều khiển
Cần kiểm tra gì?
Cấp điện nhạc nước cần được khảo sát ngay từ đầu. Cần kiểm tra nguồn điện hiện có, khả năng cấp thêm, vị trí cấp điện gần nhất, vị trí đặt tủ điện và tủ điều khiển nhạc nước, khoảng cách từ tủ đến hồ, tuyến cáp điện và cáp tín hiệu.
Vị trí tủ cần khô, thoáng, chống ẩm, chống ngập và thuận tiện bảo trì. Nếu công trình yêu cầu thẩm mỹ cao, cần tính cách che giấu tủ mà vẫn đảm bảo thao tác kỹ thuật.
Vì sao quan trọng?
Nhạc nước vận hành trong môi trường kết hợp nước và điện. Hạ tầng điện, tủ điều khiển, tiếp địa và bảo vệ thiết bị phải được tính từ giai đoạn khảo sát, không nên bổ sung sau cùng.
Rủi ro nếu bỏ qua
Không đủ công suất, tủ điện đặt sai vị trí, cáp đi khó, ảnh hưởng cảnh quan, hệ điều khiển khó ổn định và tăng rủi ro an toàn điện.
Tìm hiểu thêm về hệ điều khiển trong thiết kế nhạc nước.
6. Tuyến đường ống, cáp tín hiệu và vùng kỹ thuật
Cần kiểm tra gì?
Một hệ thống nhạc nước cần nhiều tuyến kỹ thuật: đường ống cấp nước cho các cụm vòi, ống hồi, ống xả, cáp điện cho bơm, đèn, thiết bị điều khiển, cáp tín hiệu, hố van, hộp đấu nối và hộp kỹ thuật.
Cần kiểm tra các tuyến này có xung đột với MEP, cảnh quan, cây xanh, kết cấu hoặc hệ thống chiếu sáng không. Nếu dự án có khả năng nâng cấp về sau, nên xem xét chừa ống chờ hoặc vùng kỹ thuật phù hợp.
Vì sao quan trọng?
Những tuyến kỹ thuật thường nằm âm dưới hồ, dưới sàn hoặc trong cảnh quan. Nếu thiếu từ đầu, sửa sau sẽ tốn kém và ảnh hưởng tiến độ.
Trong thiết kế hệ thống nhạc nước, phần ẩn dưới mặt nước và dưới sàn thường quyết định nhiều hơn phần hiệu ứng mà người xem nhìn thấy.
7. Hướng nhìn, luồng di chuyển và vị trí người xem
Cần kiểm tra gì?
Cần xác định người xem tiếp cận từ đâu, hướng nhìn chính là hướng nào, có nhiều hướng nhìn phụ không, có khán đài, sân khấu, quảng trường, đường dạo, phố đi bộ, F&B hoặc tòa nhà cao tầng nhìn xuống không.
Cần xác định khoảng cách từ người xem đến hồ, khu vực người xem sẽ đứng lâu, khu vực chỉ đi ngang qua, điểm check-in và góc quay video quan trọng.
Vì sao quan trọng?
Nhạc nước không chỉ được thiết kế trên mặt bằng, mà được thiết kế cho góc nhìn thật của người xem. Nếu không khảo sát đúng hướng nhìn, cao trào có thể nằm ở vị trí khó thấy hoặc bố cục vòi phun không hỗ trợ trải nghiệm.
Xem thêm bài bố cục vòi phun trong thiết kế nhạc nước.
8. Hướng gió, vùng nước bắn và điều kiện thời tiết
Cần kiểm tra gì?
Với công trình ngoài trời, cần khảo sát hướng gió nhạc nước, khu vực có gió lùa giữa tòa nhà, dự án gần biển, sông, hồ lớn hoặc không gian quá mở không. Cũng cần xác định vị trí người xem so với hướng gió, vùng nước bắn nhạc nước, khu vực cần giữ khô như lối đi, F&B, cửa hàng, khu ngồi, thiết bị âm thanh và sân khấu.
Nếu công trình gần biển hoặc khu vực có điều kiện khắc nghiệt, cần tính thêm mưa, nắng, bụi, lá cây và hơi muối.
Vì sao quan trọng?
Gió và nước bắn là hai rủi ro lớn nhất của nhạc nước ngoài trời. Nếu không tính từ khảo sát, khi vận hành có thể phải giảm chiều cao tia nước, tắt bớt hiệu ứng hoặc dừng show.
Xem thêm bài thiết kế nhạc nước ngoài trời.
9. Âm thanh, ánh sáng và điều kiện trình diễn ban đêm
Cần kiểm tra gì?
Cần xác định show có vận hành ban đêm không, khu vực có đủ tối để ánh sáng nước nổi bật không, ánh sáng cảnh quan xung quanh có ảnh hưởng không, vị trí đặt loa ở đâu, độ phủ âm thanh ra sao.
Với khu đô thị, resort hoặc khu lưu trú, cần kiểm tra khu dân cư gần đó, quy định giờ vận hành âm thanh, mức âm lượng phù hợp và khả năng ảnh hưởng đến trải nghiệm xung quanh.
Vì sao quan trọng?
Nhạc nước thường có giá trị mạnh nhất vào buổi tối. Nếu ánh sáng và âm thanh không được khảo sát đúng, show có thể yếu dù thiết bị nước đạt yêu cầu.
Nếu dự án cần show trình diễn, nên tham khảo thêm bài kịch bản show nhạc nước để đồng bộ nước, ánh sáng và âm nhạc thành mạch cảm xúc rõ ràng.
10. An toàn người xem, trẻ em và vận hành công cộng
Cần kiểm tra gì?
Cần đánh giá khoảng cách người xem đến hồ, khả năng trẻ em tiếp cận khu vực nước, vật liệu sàn xung quanh, rãnh thoát nước bề mặt, vùng đệm, biển báo, rào mềm và yêu cầu dừng khẩn cấp.
Với không gian công cộng, cần tính thêm tình huống đông người, sự kiện lớn, trời mưa, gió mạnh hoặc khu vực trơn trượt quanh hồ.
Vì sao quan trọng?
Nhạc nước trong không gian công cộng phải được thiết kế an toàn từ đầu, không chỉ xử lý bằng vận hành sau này.
Không gian càng đông người, khảo sát an toàn càng phải chi tiết trước khi lên phương án thiết kế.
11. Lối tiếp cận bảo trì và vận hành sau bàn giao
Cần kiểm tra gì?
Cần xác định ai sẽ vận hành hệ thống sau bàn giao, có lối xuống hồ hoặc tiếp cận thiết bị không, có thể tháo lắp vòi, đèn, bơm dễ không, có thể xả cạn hoặc hạ mực nước không.
Ngoài ra, cần kiểm tra tủ điện, tủ điều khiển có dễ thao tác không, có không gian thay thế thiết bị không, có thể cô lập từng cụm để sửa chữa không, có nơi lưu trữ phụ tùng hoặc dụng cụ bảo trì không.
Vì sao quan trọng?
Nếu khảo sát không tính bảo trì, thiết kế có thể đẹp nhưng hệ thống sẽ trở thành gánh nặng vận hành. Mỗi lần bảo trì có thể phải dừng toàn bộ hệ thống, chi phí tăng và sự cố xử lý chậm.
Xem thêm bài bảo trì nhạc nước sau bàn giao.
Checklist khảo sát mặt bằng thiết kế nhạc nước
Chủ đầu tư có thể dùng checklist sau để chuẩn bị mặt bằng thiết kế nhạc nước trước khi làm việc với đơn vị tư vấn:
- Thông tin tổng quan dự án.
- Mục tiêu công trình nhạc nước.
- Loại hình không gian.
- Bản vẽ mặt bằng tổng thể.
- Kích thước khu vực triển khai.
- Cao độ, mặt cắt và độ sâu hồ.
- Hiện trạng kết cấu và chống thấm.
- Nguồn cấp nước, thoát nước, xả đáy.
- Nguồn điện và công suất dự kiến.
- Vị trí tủ điện, tủ điều khiển, phòng kỹ thuật.
- Tuyến đường ống, cáp điện, cáp tín hiệu.
- Hướng nhìn chính và vị trí người xem.
- Luồng di chuyển quanh khu vực.
- Hướng gió và vùng nước bắn.
- Điều kiện thời tiết, bụi, lá cây, hơi muối nếu có.
- Yêu cầu âm thanh, ánh sáng và show ban đêm.
- An toàn người xem, trẻ em, sàn trơn, thoát nước bề mặt.
- Lối tiếp cận bảo trì.
- Tiến độ dự án và mốc khai trương.
- Ngân sách dự kiến.
- Đơn vị cần phối hợp: cảnh quan, MEP, tổng thầu, vận hành.
Chủ đầu tư có thể gửi trước bản vẽ mặt bằng, hình ảnh hiện trạng và mục tiêu công trình để NPT Nhạc Nước Pro đánh giá sơ bộ trước khi khảo sát chi tiết.
Nếu chưa có đầy đủ hồ sơ, có thể khảo sát và tư vấn không?
Có. Không phải dự án nào cũng có đủ hồ sơ ngay từ đầu. Ở giai đoạn sơ bộ, chủ đầu tư có thể cung cấp hình ảnh hiện trạng, video, phối cảnh, bản vẽ quy hoạch, kích thước ước tính hoặc vị trí dự kiến triển khai.
Tuy nhiên, để phát triển thành phương án thiết kế kỹ thuật, cần bổ sung dữ liệu chính xác như bản vẽ mặt bằng, cao độ, mặt cắt hồ, hạ tầng điện nước, kết cấu và thông tin phối hợp MEP.
Có thể bắt đầu tư vấn từ dữ liệu sơ bộ, nhưng không nên phê duyệt thiết kế kỹ thuật khi chưa có đủ thông tin mặt bằng và hạ tầng.
NPT khảo sát mặt bằng thiết kế nhạc nước theo tư duy PRO như thế nào?
Với tư duy Thiết kế PRO, NPT Nhạc Nước Pro không xem khảo sát mặt bằng là bước đo đạc đơn giản, mà là quá trình nhận diện toàn bộ điều kiện ảnh hưởng đến thiết kế, thi công, vận hành và bảo trì hệ thống nhạc nước.
NPT có thể hỗ trợ tiếp nhận bản vẽ và thông tin dự án ban đầu, khảo sát mặt bằng, hồ nước và hạ tầng nhạc nước, phân tích hướng nhìn, luồng người và trải nghiệm người xem, kiểm tra điều kiện cấp điện, cấp nước, thoát nước, đánh giá hướng gió, vùng nước bắn và an toàn.
Bên cạnh đó, NPT có thể tư vấn vị trí tủ điện, tủ điều khiển, vùng kỹ thuật, đề xuất bố cục sơ bộ theo mục tiêu công trình và đưa yếu tố bảo trì vào phương án từ đầu. Việc phối hợp với cảnh quan, MEP, tổng thầu và ban quản lý dự án cũng giúp phương án thiết kế sát thực tế hơn.
Giá trị của khảo sát PRO nằm ở việc NPT không chỉ ghi nhận hiện trạng, mà biến dữ liệu hiện trạng thành cơ sở thiết kế có thể thi công, vận hành và bảo trì.
Tìm hiểu thêm về thiết kế nhạc nước PRO để hiểu cách NPT tiếp cận thiết kế từ khảo sát, concept, thiết bị, điều khiển đến bảo trì.
Liên hệ tư vấn thiết kế & thi công Nhạc nước
CÔNG TY NPT - NHẠC NƯỚC PRO
Với hơn 20 năm kinh nghiệm và vị thế là đối tác chiến lược trong các đại dự án cảnh quan mặt nước của Sun Group, BIM Group,... NPT Nhạc Nước Pro là đơn vị tiên phong tại Việt Nam trong lĩnh vực tư vấn, thiết kế và thi công hệ thống nhạc nước nghệ thuật chuẩn Châu Âu.
🏢 Địa chỉ: Số 7 - Lô 9 khu biệt thự liền kề Nam Thắng, P. Trung Văn, TP. Hà Nội.
📞 Hotline: 0904.891.688 | 🌐 Website: Nhacnuoc.pro
FAQ: Câu hỏi thường gặp về khảo sát mặt bằng thiết kế nhạc nước
1. Khảo sát mặt bằng thiết kế nhạc nước cần kiểm tra những gì?
Cần kiểm tra mặt bằng, kích thước, cao độ, hồ nước, độ sâu, chống thấm, cấp điện, cấp thoát nước, hướng nhìn, luồng người, hướng gió, vùng nước bắn, vị trí tủ kỹ thuật, âm thanh, ánh sáng, an toàn và lối bảo trì.
2. Chưa có bản vẽ đầy đủ thì có khảo sát nhạc nước được không?
Có thể khảo sát và tư vấn sơ bộ bằng hình ảnh, video, phối cảnh, bản vẽ quy hoạch hoặc kích thước ước tính. Tuy nhiên, để thiết kế kỹ thuật chính xác, cần bổ sung bản vẽ mặt bằng, cao độ, mặt cắt hồ và thông tin hạ tầng.
3. Vì sao cần khảo sát hướng gió khi thiết kế nhạc nước?
Vì gió ảnh hưởng đến hướng tia nước và vùng nước bắn. Nếu không tính gió, nước có thể tạt vào người xem, lối đi, khu F&B, thiết bị xung quanh hoặc khiến hệ thống phải giảm hiệu ứng khi vận hành.
4. Khảo sát mặt bằng có giúp tối ưu ngân sách không?
Có. Khi nắm rõ điều kiện mặt bằng và hạ tầng, đơn vị thiết kế có thể chọn cấu hình thiết bị phù hợp, tránh thiết kế vượt khả năng triển khai, hạn chế cải tạo phát sinh và tối ưu chi phí vận hành.
5. NPT có thể khảo sát hồ nước hiện hữu để cải tạo thành nhạc nước không?
Có. NPT Nhạc Nước Pro có thể khảo sát hồ hiện hữu để đánh giá độ sâu, kết cấu, chống thấm, bơm, đường ống, điện, tủ điều khiển, khả năng lắp thêm thiết bị và phương án nâng cấp thành hệ thống nhạc nước.
