Hệ thống nhạc nước gồm những thiết bị gì?

Vì sao chủ đầu tư cần hiểu cấu hình thiết bị nhạc nước?

Hiểu cấu hình thiết bị giúp chủ đầu tư kiểm soát tốt hơn phương án thiết kế, phạm vi báo giá, tiến độ thi công và chi phí vận hành sau bàn giao.

Một phương án có thể trông hấp dẫn trên phối cảnh nhưng vẫn phát sinh nhiều vấn đề nếu thiết bị được lựa chọn thiếu đồng bộ. Cột nước có thể không đạt chiều cao mong muốn, các tia phun không đều, ánh sáng không làm nổi hình nước, âm thanh lệch so với kịch bản hoặc tủ kỹ thuật được đặt ở vị trí khó tiếp cận.

Trong nhiều trường hợp, nguyên nhân không nằm ở một thiết bị riêng lẻ mà nằm ở mối quan hệ giữa các hạng mục. Vòi phun không phù hợp với bơm. Bơm không phù hợp với mạng đường ống. Đèn không phù hợp với hình thái nước. Bộ điều khiển không đáp ứng được kịch bản vận hành. Tuyến cáp và hố kỹ thuật không được tính từ giai đoạn thiết kế.

Thiết kế hệ thống từ đầu giúp chủ đầu tư:

• Hiểu rõ mỗi khoản mục trong báo giá.
• Kiểm soát phạm vi cung cấp và lắp đặt.
• Hạn chế thay đổi thiết bị khi đã thi công hạ tầng.
• Dự kiến trước phương án vận hành và bảo trì.
• Đánh giá năng lực tích hợp của nhà thầu.
• Tránh lựa chọn cấu hình chỉ dựa trên giá từng thiết bị.

Đây cũng là lý do quá trình thi công hệ thống nhạc nước cần bắt đầu từ khảo sát, xác định mục tiêu hiệu ứng và thiết kế tổng thể, thay vì mua thiết bị trước rồi tìm cách bố trí vào mặt bằng.

Tổng quan các nhóm thiết bị và hạ tầng trong hệ thống nhạc nước

Về mặt kỹ thuật, không phải mọi thành phần trong công trình đều được gọi là “thiết bị”. Một hệ thống hoàn chỉnh thường bao gồm thiết bị cơ điện, vật tư thủy lực, phần mềm điều khiển, kết cấu lắp đặt và hạ tầng phục vụ vận hành.

Có thể chia cấu hình thành năm nhóm chính:

Bên cạnh đó, một số công trình có thể cần thêm hệ thống cấp nước bù, thu hồi nước, lọc, kiểm soát mực nước và thoát tràn. Các hạng mục cụ thể phụ thuộc vào loại hình công trình và phương án tuần hoàn nước.

Nhóm 1: Hệ thống tạo hiệu ứng nước

Vòi phun nhạc nước

Vòi phun là bộ phận trực tiếp tạo ra hình dáng của nước. Tùy loại vòi và cách bố trí, hệ thống có thể hình thành tia nước thẳng, vòm nước, quạt nước, cụm tia chuyển động hoặc các lớp hiệu ứng có hình thái khác nhau.

Việc lựa chọn vòi phun không nên bắt đầu bằng câu hỏi “dùng bao nhiêu vòi”, mà cần bắt đầu từ mục tiêu thiết kế:

• Công trình cần tạo điểm nhấn ở cự ly nào?
• Người xem đứng ở đâu?
• Không gian trình diễn rộng hay hẹp?
• Hệ thống vận hành chủ yếu ban ngày hay ban đêm?
• Công trình nằm trong khu dân cư, quảng trường hay trên hồ?
• Có yêu cầu trình diễn theo nhạc hay chỉ phun cảnh quan?
• Khu vực có chịu ảnh hưởng đáng kể của gió hay không?

Mỗi loại vòi có yêu cầu riêng về lưu lượng, áp lực và điều kiện lắp đặt. Vòi chỉ có thể tạo đúng hình nước khi được tính đồng bộ với bơm, đường ống, van và phương án điều khiển.

Sử dụng nhiều vòi không đồng nghĩa với hiệu ứng đẹp hơn. Nếu bố trí thiếu tiết chế, các lớp nước có thể che khuất nhau, làm bố cục trở nên rối hoặc khiến hệ thống tiêu thụ năng lượng và chi phí bảo trì lớn hơn mà không tạo thêm giá trị trình diễn.

Đối với quảng trường, hồ cảnh quan, hệ thống phao nổi và nhạc nước âm sàn, yêu cầu về vòi phun cũng không giống nhau. Nhà thiết kế cần tính đến vùng rơi của nước, khả năng bắn nước ra khu vực người đi bộ, mực nước vận hành và khả năng tiếp cận khi cần vệ sinh hoặc thay thế.

Bơm nước cho hệ thống nhạc nước

Bơm tạo lưu lượng và áp lực cần thiết để nước đi qua mạng đường ống và thoát ra tại vòi phun theo hình thái thiết kế.

Nếu bơm được lựa chọn không phù hợp, hệ thống có thể xuất hiện các tình trạng như:

• Cột nước thấp hơn yêu cầu.
• Các vòi phun không đều nhau.
• Hiệu ứng thay đổi khi nhiều cụm cùng hoạt động.
• Thiết bị làm việc không đúng vùng vận hành phù hợp.
• Phát sinh mức tiêu thụ điện không cần thiết.
• Khó kiểm soát các cấp độ hiệu ứng trong kịch bản show.

Bơm không thể được lựa chọn độc lập. Việc tính toán cần xét đồng thời số lượng và loại vòi phun, lưu lượng yêu cầu, chiều cao cột nước, chiều dài và đường kính ống, chênh cao mặt bằng, van, phụ kiện và tổn thất trong mạng thủy lực.

Quan niệm “bơm càng mạnh càng tốt” là không chính xác. Một cấu hình hợp lý cần đưa bơm làm việc phù hợp với điểm vận hành của toàn hệ thống, thay vì chỉ tăng công suất động cơ hoặc áp lực dự phòng một cách cảm tính.

Ngoài hiệu suất khi vận hành, phương án thiết kế cũng cần tính đến khả năng tháo lắp, vệ sinh và bảo trì bơm sau bàn giao.

Đường ống, van và phụ kiện thủy lực

Đường ống, van và phụ kiện thường không xuất hiện nổi bật trên phối cảnh nhưng lại quyết định khả năng phân phối nước trong toàn hệ thống.

Đường ống cần được thiết kế theo:

• Vị trí bơm.
• Số lượng cụm vòi.
• Lưu lượng của từng nhánh.
• Chiều dài tuyến ống.
• Chênh cao mặt bằng.
• Vị trí van và điểm kiểm tra.
• Điều kiện tháo lắp, xả cặn và sửa chữa.

Nếu đường kính ống, cách chia nhánh hoặc tuyến đi ống không hợp lý, tổn thất áp có thể tăng lên, làm các cụm vòi hoạt động không đều hoặc khiến bơm phải làm việc ngoài phương án dự kiến.

Van trong hệ thống cũng có nhiều vai trò khác nhau. Tùy cấu hình, công trình có thể sử dụng van cô lập để phục vụ bảo trì, van điều tiết để cân chỉnh lưu lượng hoặc van điều khiển để đóng mở hiệu ứng theo chương trình.

Điều cần kiểm tra trong hồ sơ không chỉ là “có van hay không”, mà còn là van được đặt ở đâu, phục vụ mục đích gì và kỹ thuật viên có thể tiếp cận khi cần xử lý hay không.

Với hệ thống âm sàn hoặc lắp đặt trên phao nổi, tuyến ống và đầu nối càng cần được thiết kế từ đầu. Việc thay đổi sau khi mặt sàn đã hoàn thiện hoặc kết cấu đã hạ thủy thường phức tạp hơn nhiều so với điều chỉnh trên bản vẽ.

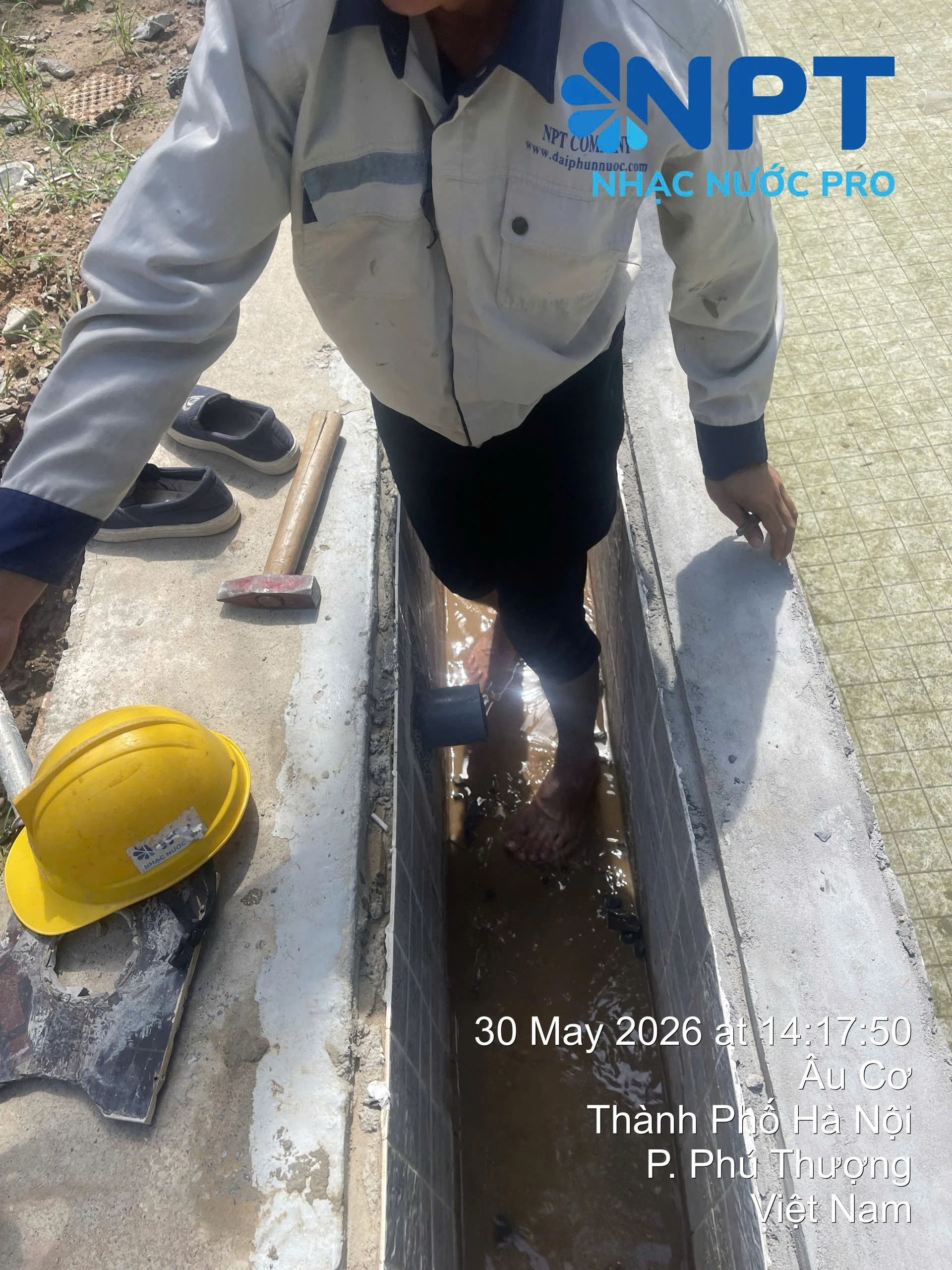

Hệ thống cấp nước, thu hồi, lọc và kiểm soát mực nước

Không phải mọi công trình nhạc nước đều sử dụng cùng một phương án tuần hoàn nước.

Đối với bể cảnh quan hoặc nhạc nước âm sàn, hệ thống có thể cần các hạng mục thu hồi nước, cấp nước bù, thoát tràn, xả cặn và kiểm soát mực nước. Với công trình sử dụng nguồn nước từ hồ, yêu cầu về hút nước, chắn rác, vệ sinh và bảo vệ thiết bị có thể khác.

Tùy điều kiện công trình, phương án có thể xem xét:

• Bể chứa hoặc bể cân bằng.
• Rãnh và điểm thu hồi nước.
• Hệ thống cấp nước bù.
• Đường thoát tràn.
• Lưới chắn rác.
• Hạng mục lọc hoặc xử lý nước.
• Cảm biến hoặc thiết bị kiểm soát mực nước.
• Điểm xả cặn và vệ sinh định kỳ.

Nhóm hạng mục này ảnh hưởng trực tiếp đến chất lượng nước, khả năng tái sử dụng và điều kiện làm việc của bơm, vòi phun và đèn.

Không nên mặc định mọi hệ thống đều phải có cùng một thiết bị lọc hoặc cùng một phương án xử lý. Cấu hình cần được xác định sau khi biết rõ nguồn nước, loại bể, tần suất vận hành và yêu cầu cảnh quan.

Nhóm 2: Hệ thống ánh sáng nhạc nước

Đèn LED âm nước

Đèn LED âm nước giúp làm rõ hình dáng và chuyển động của các tia phun vào ban đêm. Trong hệ thống trình diễn, ánh sáng không chỉ có nhiệm vụ chiếu sáng mà còn là một lớp nội dung của kịch bản.

Vị trí và góc chiếu của đèn cần được tính theo:

• Loại vòi phun.
• Hình dáng tia nước.
• Chiều cao hiệu ứng.
• Khoảng cách người xem.
• Hướng nhìn chính.
• Điều kiện ánh sáng xung quanh.
• Cách chuyển màu trong kịch bản.

Một đèn có độ sáng cao chưa chắc tạo ra hiệu quả tốt nếu đặt sai vị trí. Ánh sáng có thể chiếu lệch khỏi cột nước, gây chói cho người xem hoặc làm màu sắc bị phân tán trong không gian.

Đèn cũng cần được bố trí sao cho thuận tiện kiểm tra và thay thế. Trong nhiều công trình, chi phí bảo trì không chỉ đến từ giá thiết bị mà còn đến từ mức độ khó tiếp cận vị trí lắp đặt.

Môi trường ngập nước hoặc thường xuyên ẩm ướt đòi hỏi thiết bị, đầu nối, nguồn cấp và phương pháp lắp đặt phải được lựa chọn cẩn thận. Tuy nhiên, các thông số cụ thể về cấp bảo vệ, điện áp, công suất và tuổi thọ chỉ nên công bố khi có tài liệu kỹ thuật được xác minh.

Bộ điều khiển ánh sáng

Đối với hệ thống có nhiều màu sắc và kịch bản chuyển cảnh, đèn cần được kết nối với bộ điều khiển phù hợp.

Bộ điều khiển ánh sáng tiếp nhận lệnh từ hệ thống lập trình và phân phối tín hiệu đến từng cụm đèn. Khả năng điều khiển phụ thuộc vào cấu hình thực tế, số lượng kênh, giao thức được sử dụng và cách phân chia vùng ánh sáng.

Không phải công trình nào cũng cần hiệu ứng màu phức tạp. Một hệ thống cảnh quan nhỏ có thể chỉ cần chế độ vận hành đơn giản, trong khi một show nhạc nước quy mô lớn cần khả năng chuyển cảnh chính xác hơn.

Điều quan trọng là mức độ phức tạp của điều khiển phải phù hợp với mục tiêu sử dụng, năng lực vận hành của đơn vị tiếp nhận và ngân sách bảo trì lâu dài.

Nhóm 3: Hệ thống điện và điều khiển

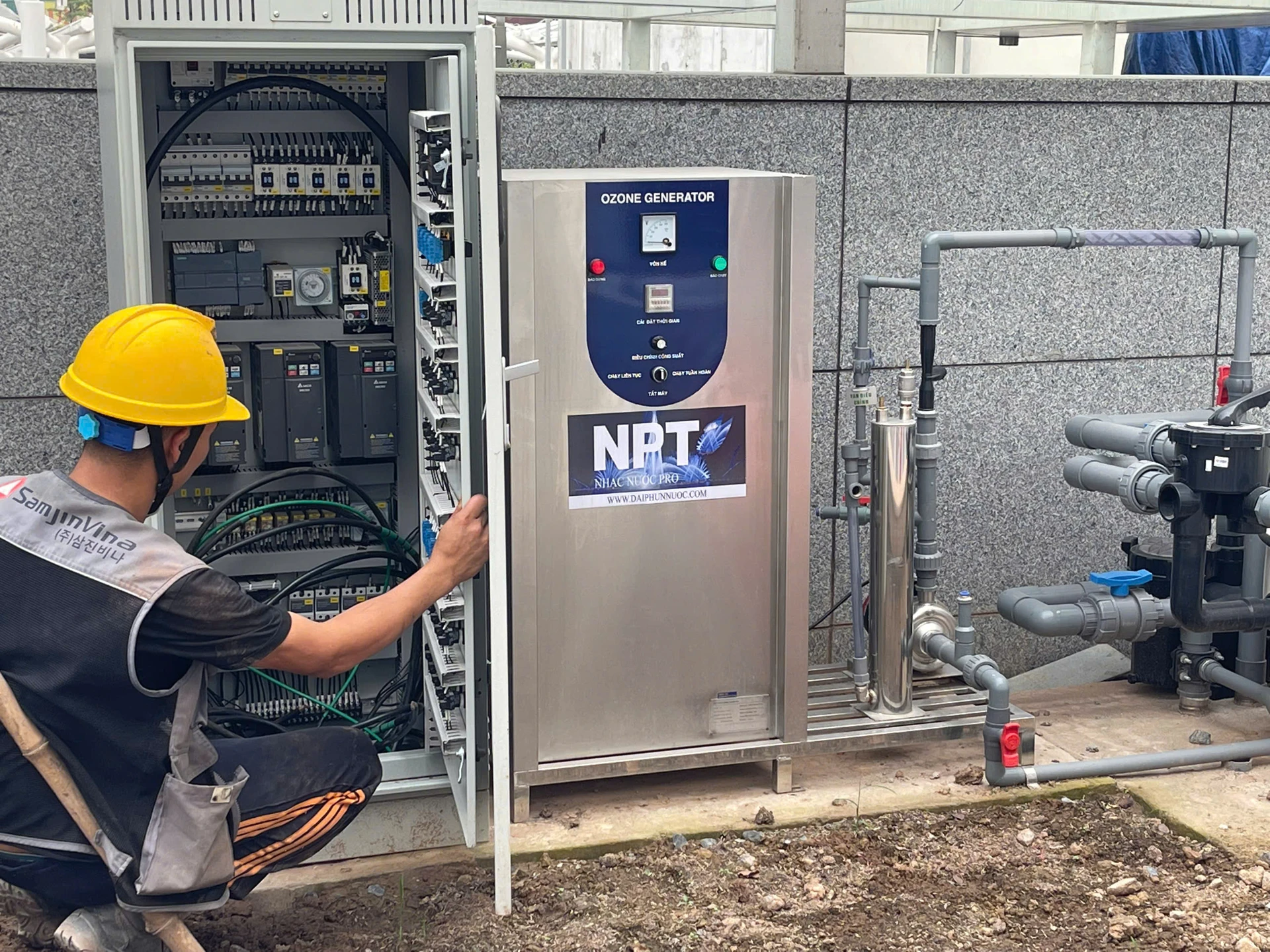

Tủ điện và tủ điều khiển nhạc nước

Tủ điện và hệ thống điều khiển là trung tâm cấp nguồn, bảo vệ và vận hành các thiết bị trong công trình.

Tùy quy mô, hệ thống có thể sử dụng tủ động lực, tủ điều khiển hoặc tổ hợp nhiều tủ được tích hợp theo từng khu vực. Các tủ có thể phục vụ bơm, đèn, van, âm thanh, bộ điều khiển và các thiết bị phụ trợ khác.

Vị trí đặt tủ ảnh hưởng trực tiếp đến:

• Chiều dài tuyến cáp.
• Khả năng kiểm tra thiết bị.
• Điều kiện thông gió và môi trường xung quanh.
• Khả năng thao tác khi vận hành.
• Thời gian xử lý khi có sự cố.
• Mức độ thuận tiện trong bảo trì.

Một tủ điện được thiết kế đầy đủ nhưng đặt ở vị trí khó tiếp cận vẫn có thể gây bất tiện lớn sau bàn giao. Ngược lại, bố trí tủ quá gần khu vực ẩm ướt, người xem hoặc giao thông nội bộ cũng có thể phát sinh rủi ro quản lý.

Chủ đầu tư nên yêu cầu hồ sơ thể hiện rõ phạm vi điều khiển, vị trí tủ, tuyến cáp, chế độ vận hành và người chịu trách nhiệm tiếp nhận đào tạo.

Không nên mặc định hệ thống có thể điều khiển hoàn toàn tự động, điều khiển qua điện thoại hoặc vận hành từ xa nếu tính năng này chưa được xác nhận trong cấu hình.

Cáp điện, cáp điều khiển và hạ tầng phụ trợ

Cáp điện và cáp tín hiệu là phần kết nối toàn bộ hệ thống với tủ điện và bộ điều khiển.

Tuyến cáp cần được tính đồng thời với mặt bằng xây dựng, vị trí tủ, đường ống và lối bảo trì. Nếu chỉ bổ sung cáp sau khi kết cấu đã hoàn thiện, công trình có thể phải đục sửa, kéo nổi hoặc sử dụng tuyến đi không thuận tiện cho kiểm tra.

Đối với công trình ngoài trời, quảng trường hoặc trên hồ, thiết kế cần xem xét:

• Khoảng cách truyền tải.
• Vị trí đầu nối.
• Tuyến ống bảo vệ cáp.
• Điểm chuyển tiếp giữa khu vực khô và khu vực ẩm.
• Khả năng tiếp cận khi kiểm tra.
• Phương án cố định cáp trên kết cấu hoặc phao.
• Sự tách biệt giữa tuyến điện lực và tuyến tín hiệu khi cần thiết.

Cáp và đầu nối là những hạng mục ít tạo hiệu ứng thị giác nhưng ảnh hưởng lớn đến độ ổn định, khả năng kiểm tra và chi phí sửa chữa sau này.

Cảm biến và thiết bị bảo vệ tùy cấu hình

Một số công trình có thể được bổ sung cảm biến hoặc thiết bị giám sát để hỗ trợ vận hành.

Tùy yêu cầu, hệ thống có thể xem xét kiểm soát mực nước, điều kiện gió, nhiệt độ thiết bị hoặc trạng thái vận hành. Tuy nhiên, không nên mặc định mọi công trình đều có các tính năng này.

Cảm biến chỉ tạo ra giá trị khi được tích hợp đúng vào logic điều khiển. Việc lắp cảm biến nhưng không có kịch bản xử lý phù hợp sẽ không giải quyết được vấn đề vận hành.

Nhóm 4: Hệ thống trình diễn

Bộ điều khiển và phần mềm lập trình show

Với công trình cần trình diễn theo kịch bản, phần mềm lập trình giúp sắp xếp thời điểm và trình tự hoạt động của nước, ánh sáng và âm thanh.

Một chương trình show có thể quy định:

• Thời điểm bật hoặc tắt từng cụm hiệu ứng.
• Trình tự chuyển cảnh.
• Mức độ hoạt động của bơm hoặc cơ cấu điều tiết.
• Thời điểm đổi màu đèn.
• Nhịp đồng bộ với bài nhạc.
• Khoảng dừng và cao trào của chương trình.

Phần mềm không trực tiếp tạo ra cột nước. Phần mềm tạo lệnh và timeline, sau đó bộ điều khiển, tủ điện, biến tần, van hoặc các cơ cấu chấp hành thực hiện lệnh đó.

Vì vậy, một phần mềm có nhiều tính năng không thể bù lại cho cấu hình thủy lực hoặc phần cứng không phù hợp.

Không phải hệ thống nào cũng cần show phức tạp. Công trình cảnh quan có thể vận hành theo chu kỳ đơn giản. Ngược lại, show nghệ thuật theo nhạc cần thời gian lập trình, chạy thử, cân chỉnh và nghiệm thu thực tế.

Trước khi bàn giao, kịch bản nên được kiểm tra trong điều kiện vận hành thật, thay vì chỉ mô phỏng trên máy tính.

Hệ thống âm thanh nhạc nước

Âm thanh là hạng mục cần thiết khi công trình được thiết kế để trình diễn theo nhạc.

Phương án âm thanh phải phù hợp với không gian mở, vị trí người xem, hướng phát, tiếng ồn nền và lịch vận hành của khu vực. Với quảng trường hoặc khu đô thị, âm thanh cần đủ rõ tại vùng khán giả nhưng không nên tạo ảnh hưởng không cần thiết đến khu dân cư xung quanh.

Khi thiết kế âm thanh cần xem xét:

• Điểm tập trung người xem.
• Hướng bố trí loa.
• Khoảng cách giữa loa và khu vực trình diễn.
• Mức độ phân tán âm thanh trong không gian.
• Tiếng ồn giao thông hoặc môi trường.
• Thời gian vận hành trong ngày.
• Cách đồng bộ tín hiệu âm thanh với timeline show.

Không phải mọi đài phun nước đều cần hệ thống âm thanh lớn. Với công trình chỉ phục vụ cảnh quan, chủ đầu tư có thể lựa chọn cấu hình đơn giản hơn.

Ngược lại, đối với show du lịch hoặc sự kiện, âm thanh cần được thiết kế như một hệ thống riêng và chạy thử tại hiện trường.

Nhóm 5: Kết cấu lắp đặt và hạ tầng kỹ thuật

Bể, mặt sàn và hố kỹ thuật

Thiết bị nhạc nước cần được đặt trên nền kết cấu phù hợp. Tùy loại hình, công trình có thể sử dụng bể cảnh quan, bể kỹ thuật, mặt sàn âm, hố đặt thiết bị hoặc hệ khung cố định.

Với nhạc nước âm sàn, phương án cần xét đồng thời:

• Khả năng chịu tải của mặt sàn.
• Khe và điểm thu nước.
• Khả năng thoát nước.
• Bề mặt chống trơn trượt.
• Hố kỹ thuật.
• Nắp kiểm tra.
• Lối tháo lắp vòi, đèn và đường ống.

Nếu chỉ tập trung vào thiết bị phun mà không tính mặt sàn và thu hồi nước, công trình có thể gặp tình trạng đọng nước, nước bắn ra ngoài vùng thiết kế hoặc khó tiếp cận khi bảo trì.

Khung đỡ và phao nổi

Với công trình trên hồ, hệ thống thiết bị có thể được cố định bằng kết cấu đặt dưới nước hoặc lắp trên phao nổi.

Giải pháp nhạc nước phao nổi có thể giảm nhu cầu can thiệp trực tiếp vào đáy hồ trong một số điều kiện, nhưng đòi hỏi phải tính toán kết cấu phao, tải trọng thiết bị, độ ổn định, neo giữ, tuyến cáp, tuyến ống và phương án tiếp cận bảo trì.

Phao không chỉ có nhiệm vụ giữ nổi. Nó còn phải tạo được mặt bằng ổn định để thiết bị làm việc, hạn chế chuyển vị ngoài dự kiến và cho phép kỹ thuật viên kiểm tra khi cần.

Việc lựa chọn phao nổi hay kết cấu cố định phải dựa trên độ sâu hồ, biến động mực nước, điều kiện nền đáy, sóng gió, khoảng cách bờ và mục tiêu vận hành.

Chủ đầu tư có thể tham khảo thêm những vấn đề cần tính toán khi thi công nhạc nước trên hồ.

Lối tiếp cận và phương án bảo trì

Lối bảo trì không phải thiết bị nhưng là một phần bắt buộc trong tư duy thiết kế hệ thống.

Một cấu hình có thể vận hành tốt ở thời điểm bàn giao nhưng trở nên tốn kém nếu mỗi lần kiểm tra đều phải tháo dỡ mặt sàn, hút cạn bể hoặc sử dụng phương tiện đặc biệt.

Thiết kế nên xác định trước:

• Thiết bị nào cần kiểm tra định kỳ.
• Thiết bị nào cần tháo lắp.
• Vị trí nắp kỹ thuật.
• Khu vực thao tác an toàn.
• Khả năng cô lập từng cụm khi bảo trì.
• Phương án tiếp cận bơm, van, đèn và đầu nối.
• Vị trí lưu trữ hồ sơ và phụ tùng thay thế.

Chi phí vòng đời của hệ thống không chỉ phụ thuộc vào giá mua thiết bị, mà còn phụ thuộc vào mức độ thuận tiện khi vận hành và sửa chữa.

Thiết bị nào là bắt buộc và thiết bị nào chỉ cần trong một số công trình?

Không phải hệ thống nhạc nước nào cũng có cấu hình giống nhau.

Một đài phun cảnh quan đơn giản có thể chỉ cần hệ thống thủy lực, tủ điện, cáp và kết cấu lắp đặt. Một show nghệ thuật theo nhạc sẽ cần thêm điều khiển lập trình, ánh sáng và âm thanh. Một công trình trên hồ có thể cần phao nổi và neo giữ, trong khi nhạc nước âm sàn cần mặt sàn, thu hồi nước và hố kỹ thuật.

Có thể phân loại sơ bộ như sau:

Bảng phân loại này chỉ mang tính định hướng. Danh sách cuối cùng phải được xác định từ bản vẽ và điều kiện thực tế của từng công trình.

Vì sao không nên mua thiết bị nhạc nước rời rạc rồi mới thiết kế?

Một lỗi thường gặp là mua vòi phun, bơm, đèn hoặc tủ điện theo từng danh sách riêng, sau đó mới tìm cách lắp toàn bộ thiết bị vào mặt bằng.

Cách làm này dễ dẫn đến nhiều bất cập:

• Vòi phun yêu cầu lưu lượng khác với khả năng của bơm.
• Bơm không phù hợp với đường kính và chiều dài tuyến ống.
• Tủ điều khiển không đủ phạm vi điều khiển kịch bản.
• Đèn không làm nổi được hình nước.
• Thiết bị không phù hợp với độ sâu hoặc kết cấu hồ.
• Không có vị trí thuận tiện để đặt van và đầu nối.
• Tuyến cáp xung đột với hạ tầng xây dựng.
• Không có lối tiếp cận khi cần bảo trì.
• Phát sinh chi phí đổi thiết bị hoặc sửa kết cấu.

Thiết bị nhạc nước phải được lựa chọn theo một chuỗi quan hệ.

Vòi phun phải phù hợp với hình thái hiệu ứng. Bơm phải đáp ứng yêu cầu của vòi và mạng ống. Đèn phải phù hợp với hình nước và góc nhìn. Tủ điều khiển phải đáp ứng kịch bản vận hành. Kết cấu phải cố định được thiết bị và cho phép bảo trì.

Do đó, nhà thầu cần hiểu đồng thời thiết kế, thủy lực, điện điều khiển, kết cấu, lập trình và vận hành thực tế.

Thiết bị nhạc nước ảnh hưởng đến báo giá như thế nào?

Thiết bị là một trong những nhóm yếu tố chính quyết định chi phí đầu tư.

Hai công trình có diện tích mặt nước tương đương vẫn có thể có mức đầu tư khác nhau đáng kể nếu khác nhau về số lớp hiệu ứng, chiều cao cột nước, mức độ điều khiển, cấu hình ánh sáng, âm thanh và kết cấu.

Những yếu tố thường ảnh hưởng đến báo giá gồm:

• Số lượng và chủng loại vòi phun.
• Yêu cầu lưu lượng và áp lực.
• Số lượng và cấu hình bơm.
• Quy mô mạng đường ống.
• Số lượng van và phụ kiện.
• Cấu hình đèn LED.
• Tủ điện và phạm vi điều khiển.
• Số lượng thiết bị cần điều khiển độc lập.
• Mức độ phức tạp của phần mềm show.
• Hệ thống âm thanh.
• Kết cấu bể, mặt sàn hoặc phao nổi.
• Chiều dài tuyến cáp và tuyến ống.
• Hạ tầng cấp điện, cấp nước và thoát nước.
• Điều kiện vận chuyển và lắp đặt.
• Yêu cầu chạy thử, đào tạo và bảo trì.

Không nên so sánh hai báo giá chỉ bằng tổng số vòi hoặc công suất bơm. Chủ đầu tư cần so sánh phạm vi thiết bị, chất lượng thiết kế, mức độ đồng bộ và các hạng mục đã bao gồm trong phương án.

Xem thêm các yếu tố ảnh hưởng đến báo giá thi công nhạc nước.

Checklist thiết bị cần xem khi nhận báo giá hệ thống nhạc nước

Khi nhận hồ sơ đề xuất, chủ đầu tư có thể sử dụng danh sách dưới đây để kiểm tra phạm vi công việc.

Cấu hình thủy lực

• Loại vòi phun.
• Số lượng vòi phun.
• Cách phân chia cụm hiệu ứng.
• Cấu hình bơm.
• Mạng đường ống.
• Van và phụ kiện.
• Hạng mục hút, thu hồi hoặc cấp bù nước.
• Phương án xả cặn và vệ sinh nếu có.

Cấu hình điện và ánh sáng

• Số lượng và vị trí đèn.
• Phạm vi tủ điện.
• Phạm vi tủ điều khiển.
• Tuyến cáp điện.
• Tuyến cáp tín hiệu.
• Vị trí đầu nối.
• Các thiết bị bảo vệ và giám sát theo thiết kế.

Cấu hình trình diễn

• Bộ điều khiển.
• Phần mềm lập trình.
• Số lượng kịch bản trong phạm vi bàn giao.
• Hệ thống âm thanh nếu có.
• Phạm vi chạy thử và cân chỉnh.
• Khả năng chỉnh sửa show sau bàn giao.

Kết cấu và bảo trì

• Kết cấu bể hoặc mặt sàn.
• Hố kỹ thuật.
• Khung đỡ hoặc phao nổi.
• Hệ neo giữ.
• Vị trí tủ kỹ thuật.
• Lối kiểm tra thiết bị.
• Nắp bảo trì.
• Phương án tháo lắp bơm, vòi và đèn.

Hồ sơ bàn giao

• Bản vẽ hoàn công.
• Sơ đồ điện và điều khiển.
• Sơ đồ tuyến ống.
• Danh mục thiết bị.
• Tài liệu kỹ thuật.
• Hướng dẫn vận hành.
• Kế hoạch bảo trì.
• Phạm vi bảo hành.
• Nội dung đào tạo cho đơn vị vận hành.

Dự án thực tế giúp đánh giá cấu hình tốt hơn

Danh sách thiết bị chỉ cho biết công trình có những thành phần nào. Ảnh và video thực tế mới cho thấy các thiết bị phối hợp với nhau ra sao trong điều kiện vận hành.

Khi đánh giá năng lực nhà thầu, chủ đầu tư nên xem:

• Video show vào ban đêm.
• Hình ảnh cột nước trong điều kiện thực tế.
• Hình ảnh tủ điện và khu kỹ thuật.
• Ảnh đường ống, van và kết cấu trước khi che kín.
• Ảnh kỹ thuật viên chạy thử.
• Phương án tiếp cận thiết bị.
• Mức độ hoàn thiện sau thi công.
• Hồ sơ bàn giao nếu được phép tham khảo.

Không nên chỉ xem phối cảnh hoặc video đã cắt dựng nhiều hiệu ứng. Một cấu hình tốt phải tạo được hình nước đúng mục tiêu, vận hành ổn định và cho phép đơn vị quản lý kiểm tra, vệ sinh, sửa chữa.

Chủ đầu tư cần chuẩn bị gì để được tư vấn cấu hình thiết bị?

Nhà thầu chỉ có thể đề xuất cấu hình phù hợp khi có đủ thông tin về mặt bằng, mục tiêu sử dụng và điều kiện hạ tầng.

Trước khi yêu cầu báo giá, chủ đầu tư nên chuẩn bị:

• Tên và địa điểm công trình.
• Loại mặt bằng.
• Bản vẽ tổng mặt bằng.
• Bản vẽ kiến trúc hoặc cảnh quan nếu có.
• Phối cảnh thiết kế nếu có.
• Ảnh và video hiện trạng.
• Kích thước khu vực dự kiến lắp đặt.
• Kích thước và độ sâu hồ nếu là công trình trên mặt nước.
• Biến động mực nước nếu có.
• Nguồn điện hiện hữu.
• Nguồn cấp nước.
• Phương án thoát nước.
• Vị trí dự kiến của người xem.
• Khoảng cách đến khu dân cư.
• Mục tiêu vận hành.
• Thời gian vận hành dự kiến.
• Yêu cầu âm thanh và ánh sáng.
• Tiến độ mong muốn.
• Ngân sách sơ bộ nếu đã xác định.
• Yêu cầu về vận hành và bảo trì sau bàn giao.

Càng có nhiều dữ liệu đầu vào, phương án thiết bị càng sát với nhu cầu và điều kiện thực tế.

Câu hỏi thường gặp về thiết bị hệ thống nhạc nước

Một hệ thống nhạc nước bắt buộc phải có những thiết bị nào?

Một hệ thống cơ bản thường cần vòi phun, bơm, đường ống, van, tủ điện, cáp và kết cấu lắp đặt. Nếu vận hành ban đêm, công trình có thể cần thêm đèn. Nếu trình diễn theo nhạc, hệ thống cần thêm bộ điều khiển, phần mềm lập trình và âm thanh.

Cấu hình cụ thể phụ thuộc vào mặt bằng và mục tiêu sử dụng.

Có phải càng nhiều vòi phun thì hệ thống càng đẹp không?

Không. Hiệu quả trình diễn phụ thuộc vào bố cục, loại vòi, lưu lượng, áp lực, ánh sáng, kịch bản và khoảng cách người xem.

Nhiều vòi nhưng bố trí thiếu hợp lý có thể làm hiệu ứng rối, tăng tải cho hệ thống và phát sinh thêm chi phí bảo trì.

Bơm nhạc nước có vai trò gì?

Bơm tạo lưu lượng và áp lực để nước đi qua đường ống và thoát ra tại vòi phun.

Bơm cần được lựa chọn đồng bộ với vòi, mạng ống, van và chế độ vận hành. Chọn bơm chỉ dựa vào công suất lớn có thể không tạo ra cấu hình phù hợp.

Đèn LED âm nước có bắt buộc không?

Đèn không bắt buộc với mọi công trình. Tuy nhiên, nếu hệ thống vận hành ban đêm hoặc cần trình diễn ánh sáng, đèn là hạng mục quan trọng.

Đèn cần được bố trí theo hình nước, góc nhìn và kịch bản màu sắc.

Hệ thống nhạc nước có cần phần mềm lập trình không?

Hệ thống cảnh quan đơn giản có thể vận hành theo chu kỳ mà không cần show phức tạp.

Nếu công trình cần đồng bộ nước, ánh sáng và âm thanh theo bài nhạc, bộ điều khiển và phần mềm lập trình là những hạng mục cần thiết.

Có thể mua thiết bị rồi tự lắp đặt không?

Với hệ thống nhỏ và đơn giản, việc lắp đặt vẫn cần tuân theo phương án kỹ thuật phù hợp.

Đối với công trình quy mô lớn hoặc hệ thống trình diễn, không nên mua thiết bị rời rạc rồi tự bố trí. Vòi, bơm, đường ống, điện, ánh sáng, điều khiển và kết cấu có quan hệ trực tiếp với nhau. Sai cấu hình có thể dẫn đến hiệu ứng không đạt yêu cầu và phát sinh chi phí sửa đổi.

Tủ điện và tủ điều khiển có phải là một không?

Không phải trong mọi trường hợp.

Tùy quy mô, công trình có thể sử dụng một tủ tích hợp hoặc nhiều tủ riêng cho động lực, điều khiển, ánh sáng và các khu vực khác nhau. Phương án cần được xác định trong hồ sơ thiết kế.

Thiết bị nhạc nước ảnh hưởng đến báo giá như thế nào?

Chi phí phụ thuộc vào chủng loại và số lượng vòi, cấu hình bơm, đèn, đường ống, van, tủ điện, điều khiển, âm thanh, phần mềm, kết cấu và điều kiện thi công.

Hai công trình có diện tích tương tự vẫn có thể có báo giá khác nhau nếu mục tiêu hiệu ứng và mức độ tự động hóa khác nhau.

Kết luận

Hệ thống nhạc nước là tổ hợp của nhiều thiết bị, vật tư và hạng mục kỹ thuật, không chỉ gồm vòi phun và máy bơm.

Để công trình tạo được hiệu ứng đúng mục tiêu, vận hành ổn định và thuận tiện bảo trì, các bộ phận như vòi phun, bơm, đường ống, van, đèn LED, tủ điện, cáp, bộ điều khiển, phần mềm, âm thanh và kết cấu lắp đặt phải được thiết kế đồng bộ ngay từ đầu.

Cấu hình cũng cần được điều chỉnh theo từng loại mặt bằng. Hệ thống trên hồ có yêu cầu khác với nhạc nước âm sàn. Công trình cảnh quan có mức độ điều khiển khác với show du lịch. Một quảng trường trong khu đô thị cũng cần phương án âm thanh và vận hành khác với khu vực sự kiện độc lập.

Vì vậy, chủ đầu tư không nên bắt đầu dự án bằng một danh sách thiết bị mua sẵn. Điểm khởi đầu phù hợp hơn là bản vẽ mặt bằng, mục tiêu trình diễn, điều kiện hạ tầng và yêu cầu vận hành thực tế.

Nếu đang chuẩn bị triển khai nhạc nước cho quảng trường, hồ cảnh quan, khu đô thị, công viên, khu du lịch hoặc phố đi bộ, chủ đầu tư có thể gửi bản vẽ và ảnh hiện trạng để NPT Nhạc Nước Pro tư vấn cấu hình và phương án thi công nhạc nước nghệ thuật phù hợp.
