“Với một hệ gồm nhiều đài phun, bài toán không còn là làm cho từng vòi phun hoạt động. Điều quan trọng hơn là làm cho hàng chục điểm nước cùng chuyển động như những thành phần của một hệ thống duy nhất.”

Vì sao Chương 9 sử dụng 79 đài phun quanh một cột sáng?

Trước khi đi sâu vào giải pháp kỹ thuật, chúng ta cần hiểu rõ ý đồ thiết kế của Chương 9 – “Dòng nước trường tồn”. Bố cục của không gian này được thiết lập dựa trên nguyên tắc tạo ra hai lớp thị giác rõ rệt: lớp trung tâm là cột sáng vô cực, và lớp xung quanh là hệ thống 79 đài phun.

Cột sáng đóng vai trò kiến tạo một trục thẳng đứng, mang tính định hướng và biểu tượng mạnh mẽ, thu hút ánh nhìn từ xa. Trong khi đó, 79 điểm nước bao quanh lại đóng vai trò tạo ra chuyển động, nhịp điệu và mở rộng chiều rộng của không gian cảnh quan. Việc lựa chọn tổ chức theo mô hình “một tâm – nhiều điểm xung quanh” là giải pháp tối ưu đối với một công trình cần có tiêu điểm rõ ràng và trang nghiêm.

“Trong bố cục này, cột sáng tạo ra trục thị giác, còn 79 điểm nước tạo ra nhịp điệu xung quanh. Hai thành phần không cạnh tranh với nhau mà cần được tổ chức để cùng làm rõ một điểm nhấn trung tâm.”

79 đài phun không có nghĩa là 79 hệ thống độc lập

Sai lầm lớn nhất khi tiếp cận một công trình quy mô lớn là tư duy theo phép nhân đơn thuần: lấy cấu tạo của 1 đài phun rồi nhân lên 79 lần. Trong kỹ thuật điều khiển hệ thống nước, nguyên lý cốt lõi là: 79 điểm nước → phân chia thành nhiều nhóm hiệu ứng → quản lý bởi một hệ thống điều khiển chung.

Thay vì kích hoạt rời rạc, các đài phun sẽ được các kỹ sư cơ điện tổ chức thành từng cụm dựa trên vị trí và kịch bản vận hành. Cách phân nhóm này có thể diễn ra theo vòng, theo vùng, theo hướng, theo thứ tự, hoặc chia thành các nhóm đối xứng và chuyển động nối tiếp nhau.

Về mặt nguyên lý, hệ thống có thể được cấu trúc theo dạng cụm như: Nhóm A (vùng gần tâm), Nhóm B (vòng giữa), Nhóm C (vòng ngoài); hoặc theo tuyến tính: Vùng 1 → Vùng 2 → Vùng 3 → Vùng 4. Chính nhờ việc gom nhóm có hệ thống này, các điểm vòi phun mới có thể phối hợp để tạo ra những hiệu ứng phức tạp như: lan tỏa, hội tụ, rượt đuổi, gợn sóng, xung lực, hoặc đơn giản là bật đồng loạt, đối xứng và xen kẽ nhau một cách nhịp nhàng.

Dù thực tế Chương 9 áp dụng chính xác kịch bản phân nhóm nào, thì nguyên lý gom cụm vẫn là nền tảng bắt buộc để hệ thống có thể hoạt động trơn tru.

“Số lượng đài phun quyết định quy mô vật lý của hệ thống, nhưng chính cách phân nhóm mới quyết định hệ thống có thể tạo ra bao nhiêu trạng thái chuyển động khác nhau.”

Đồng bộ nhiều đài phun thực chất là đồng bộ những gì?

Khi nhắc đến việc điều khiển hệ thống, nhiều người thường hình dung sự đồng bộ đơn giản là làm cho tất cả thiết bị bật lên cùng một lúc. Tuy nhiên, trong thực tế kỹ thuật, sự đồng bộ của một mạng lưới đài phun nước phức tạp đòi hỏi sự phối hợp khắt khe của rất nhiều biến số vật lý và tín hiệu.

Một hệ thống nước có thể phải phối hợp các thông số cốt lõi sau:

Thời điểm bắt đầu và kết thúc

Đây là yếu tố quyết định nhịp điệu. Các nhóm đài phun không phải lúc nào cũng được lệnh kích hoạt đồng thời. Tùy thuộc vào thiết kế, các vùng thiết bị có thể được lập trình để bật cùng nhau, chạy nối tiếp, trễ nhau một vài nhịp, hoặc tắt dần theo một chuỗi có chủ đích.

Cường độ chuyển động

Đồng bộ không chỉ là bật hoặc tắt, mà còn là việc kiểm soát mức độ hoạt động. Hệ thống phải liên tục điều chỉnh lưu lượng nước, áp lực bơm, chiều cao tương đối của từng vòi phun so với các vòi lân cận, và tốc độ chuyển trạng thái từ thấp lên cao (hoặc ngược lại) sao cho mượt mà nhất.

Thứ tự giữa các vùng

Khả năng đồng bộ thể hiện rõ nhất qua cách các vùng nước giao tiếp với nhau. Thứ tự kích hoạt có thể chạy từ vòng ngoài vào trong tâm, từ trong ra ngoài, từ trái sang phải, hoặc bung tỏa theo các vòng đồng tâm.

Quan hệ với ánh sáng

Nước và ánh sáng phải có sự liên kết logic. Chẳng hạn, khi cột nước tăng chiều cao, cường độ ánh sáng cũng tăng theo; khi nước giảm áp lực hạ xuống, ánh sáng sẽ chuyển trạng thái màu sắc; hoặc khi một vùng nước bật lên, chỉ vùng ánh sáng tương ứng tại vị trí đó mới được kích hoạt để tôn vinh dải nước.

Quan hệ với âm thanh hoặc kịch bản

Nếu công trình có sử dụng các chuỗi kịch bản biểu diễn, toàn bộ hệ thống cơ điện phải bám sát theo cấu trúc của bản nhạc hoặc nội dung: các tín hiệu kích hoạt, trục thời gian, phân đoạn, quá trình chuyển đổi và điểm bùng nổ.

“Đồng bộ nhạc nước không đơn thuần là cho tất cả vòi phun hoạt động cùng lúc. Nhiều khi chính khoảng trễ giữa từng nhóm mới tạo ra cảm giác chuyển động.”

Hệ thống điều khiển biến nhiều thiết bị thành một kịch bản như thế nào?

Để hàng chục, thậm chí hàng trăm thiết bị đơn lẻ có thể tuân thủ chính xác các yêu cầu đồng bộ khắt khe kể trên, chúng tôi cần xây dựng một kiến trúc điều khiển đồng nhất. Dù mỗi dự án có cấu hình phần cứng khác nhau, nguyên lý vận hành chung của hệ thống thường tuân theo dòng chảy tín hiệu sau:

Trong kiến trúc này, mỗi thành phần đảm nhận một vai trò chuyên biệt để cấu thành một cấu tạo hệ thống nhạc nước cảnh quan hoàn chỉnh:

Chính sự phân cấp rõ ràng trong kiến trúc điều khiển này giúp các kỹ sư có thể biến hàng trăm thiết bị phần cứng vô tri thành một màn trình diễn có lớp lang và cảm xúc.

DMX có vai trò gì trong một hệ thống nhạc nước?

DMX512 là một giao thức điều khiển vô cùng phổ biến trong lĩnh vực kỹ thuật sân khấu và điều khiển ánh sáng. Một hệ thống DMX tiêu chuẩn có khả năng truyền tải 512 kênh tín hiệu, trong đó mỗi kênh có thể được gán để điều khiển một thông số vật lý tùy thuộc vào cấu hình của thiết bị tiếp nhận.

Trong hệ thống nhạc nước, DMX (hoặc các mạng điều khiển tương đương) thường được sử dụng để điều khiển hệ thống đèn LED, kiểm soát độ sáng, trộn màu RGB/RGBW, vận hành một số thiết bị hiệu ứng và làm giao diện kết nối với hệ thống điều khiển tổng thể. Để truyền tải khối lượng dữ liệu DMX lớn qua hạ tầng mạng trong những hệ thống có quy mô phù hợp, các phương thức như Art-Net hay sACN thường được sử dụng.

Dù vậy, DMX512 không phải là một nền tảng bắt buộc của mọi đài phun nước hiện đại. Thực chất, DMX512 chỉ là một trong những giao thức được sử dụng phổ biến khi hệ thống cần phối hợp ánh sáng và các thiết bị điều khiển theo kịch bản.

“Điều quan trọng không nằm ở việc hệ thống dùng DMX hay một giao thức cụ thể nào, mà ở việc tất cả thiết bị cần được tổ chức trong một kiến trúc điều khiển có thể quản lý và đồng bộ được.”

Nước và cột sáng phải phối hợp thế nào để không cạnh tranh thị giác?

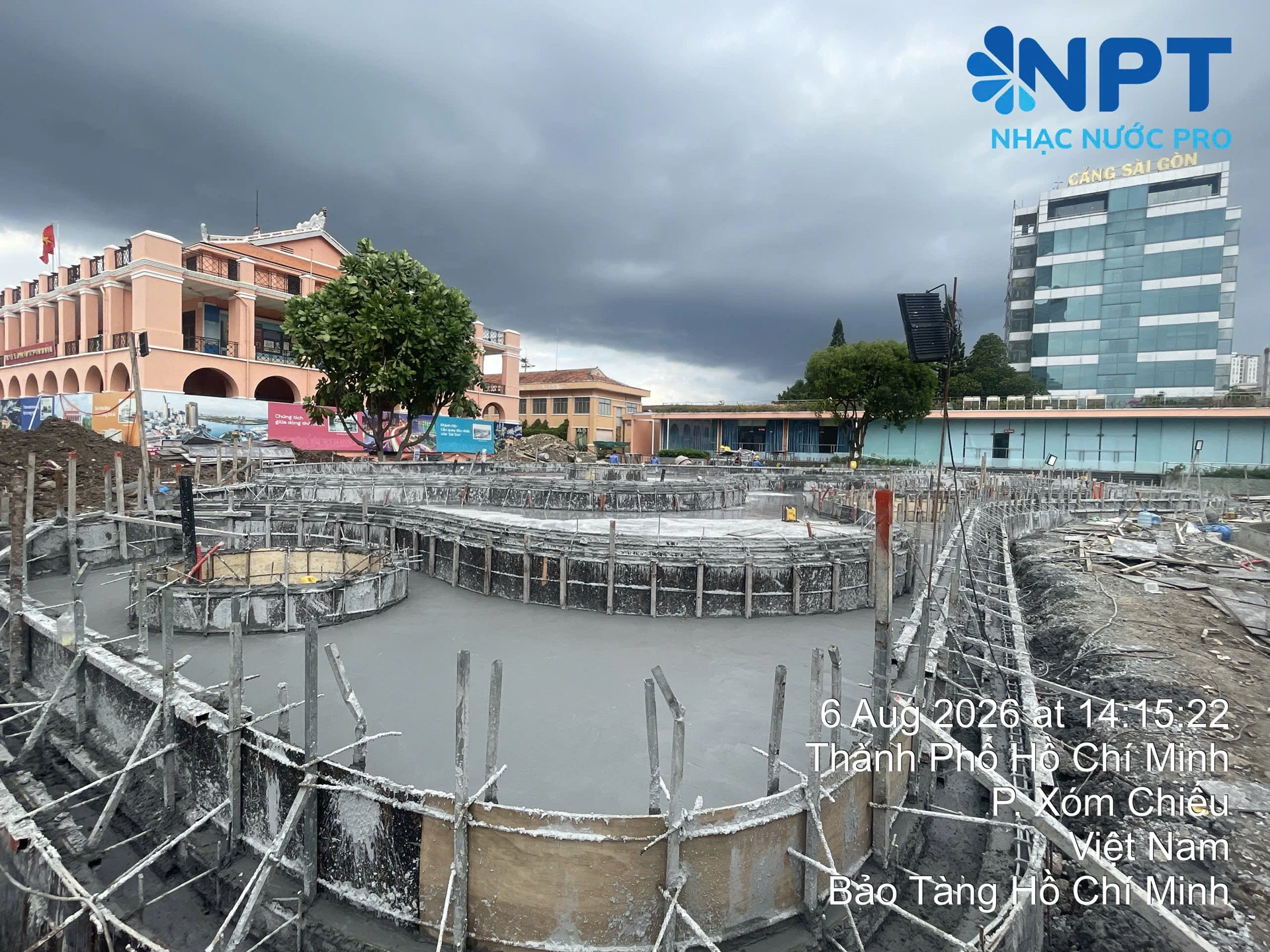

Trong bố cục của Chương 9, cột sáng giữ vai trò là trục trung tâm, trong khi 79 đài phun tạo thành lớp chuyển động xung quanh. Nếu lập trình để tất cả thiết bị cùng sáng tối đa, vòi phun vươn cao tối đa và chuyển động mạnh liên tục, tiêu điểm của công trình sẽ bị triệt tiêu do sự cạnh tranh thị giác quá gay gắt giữa các cụm thiết bị.

Do đó, dù không phải là kịch bản chính thức của dự án, nhưng về mặt nguyên lý biên đạo hệ thống nhiều lớp, việc tổ chức có thể tuân theo các trạng thái sau để đảm bảo ý đồ thiết kế:

Nước làm nền cho ánh sáng

Ở trạng thái này, cột sáng giữ vai trò biểu tượng chính. Hệ thống nước xung quanh sẽ chỉ chuyển động nhẹ nhàng, duy trì ở biên độ thấp để làm nền, giúp tôn vinh hoàn toàn trục thẳng đứng ở trung tâm.

Nước dần xây cao trào

Các nhóm đài phun bắt đầu gia tăng hoạt động, dâng cao và nhịp nhàng hơn nhằm tạo bước đệm cảm xúc trước khi cột sáng đạt đến trạng thái rực rỡ nhất.

Nước và ánh sáng cùng đạt cao trào

Đây là khoảnh khắc cả hệ thống 79 đài phun và trục ánh sáng đều bung tỏa toàn bộ công suất. Tuy nhiên, để tạo ấn tượng mạnh mà không gây nhiễu, trạng thái này thường chỉ được thiết lập cho một khoảng thời gian ngắn.

Trở về khoảng lặng

Hệ thống chủ động giảm bớt chuyển động để tạo ra sự tương phản không gian. Sự tiết chế này giúp người xem điều tiết lại cảm xúc và chuẩn bị cho các chu kỳ tiếp theo.

“Một điểm nhấn trung tâm chỉ thực sự mạnh khi các thành phần xung quanh biết lúc nào cần hỗ trợ và lúc nào cần lùi lại.”

Có phải càng chính xác đến mili-giây thì hệ thống càng tốt?

Nhiều người thường cho rằng một hệ thống có độ chính xác đến từng mili-giây thì chất lượng màn trình diễn sẽ tự động tốt hơn. Thực tế trong kỹ thuật cơ điện, thay vì mù quáng chạy đua theo các con số lý thuyết, hệ thống cần quan tâm nhiều hơn đến: tính nhất quán, khả năng lặp lại chuẩn xác, độ trễ mạng phù hợp, khả năng giữ nhịp kịch bản, và sự ổn định tổng thể của thiết bị.

Sự khác biệt cốt lõi nhất nằm ở phản ứng vật lý giữa hai môi trường: ánh sáng và nước. Ánh sáng có thể phản hồi và đổi màu gần như ngay lập tức khi nhận lệnh. Ngược lại, nước là một khối vật chất có quán tính. Khi bộ điều khiển phát lệnh, hệ thống cần thời gian để tăng áp, thời gian để cột nước đẩy lên và hình thành trong không gian, cũng như thời gian rơi rớt.

Chính vì vậy, khi biên đạo một hệ thống điều khiển nhạc nước, các kỹ sư phải dựa trên cảm nhận thị giác thực tế chứ không chỉ nhìn vào các mốc thời gian trên phần mềm.

“Trong nhạc nước, đồng bộ không có nghĩa mọi thiết bị nhận lệnh cùng một thời điểm. Mục tiêu là để người xem cảm nhận các hiệu ứng xuất hiện đúng nhịp, trong khi mỗi loại thiết bị lại có đặc tính phản hồi khác nhau.”

Tại sao hệ thống nhiều đài phun cần được phân vùng?

Trong thiết kế hệ thống cơ điện đài phun nước, việc phân vùng không chỉ mang ý nghĩa phục vụ cho công tác biên đạo kịch bản nghệ thuật. Dưới góc độ quản lý vòng đời dự án, phân vùng là giải pháp tối ưu giúp chủ đầu tư và ban quản lý dễ dàng quản lý thiết bị, cô lập sự cố, kiểm tra độc lập từng vùng, và tổ chức công tác bảo trì định kỳ.

Thay vì luôn phải kích hoạt toàn bộ hệ thống gây lãng phí điện năng, việc phân vùng cho phép công trình vận hành linh hoạt theo nhiều chế độ khác nhau. Ví dụ:

“Phân vùng không chỉ phục vụ biên đạo. Nó còn giúp hệ thống dễ kiểm tra, vận hành từng phần và xử lý sự cố mà không nhất thiết phải kích hoạt toàn bộ công trình.”

Từ concept “Dòng nước trường tồn” có thể nhìn thấy gì – và phần nào thuộc về thiết kế kỹ thuật?

Để dự án đi từ bản vẽ ra thực tế, cần phân định rất rõ ranh giới giữa bản vẽ ý tưởng và hồ sơ thiết kế kỹ thuật.

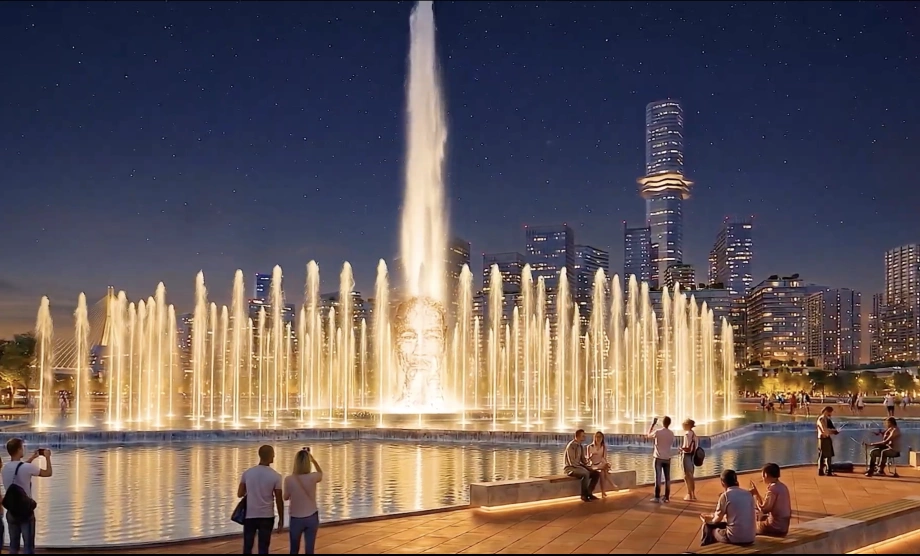

Giai đoạn ý tưởng cho chúng ta biết thông tin về Chương 9, tên gọi “Dòng nước trường tồn”, sự xuất hiện của cột sáng vô cực và 79 đài phun nhỏ mang ý nghĩa biểu tượng về 79 mùa Xuân. Nhìn vào đó, chúng ta xác định được bố cục, tiêu điểm, nhu cầu phối hợp nhiều hiệu ứng và những yêu cầu đối với hệ thống điều khiển ở cấp độ nguyên lý.

Tuy nhiên, thiết kế kỹ thuật mới là bước ra quyết định thực tế. Các kỹ sư cơ điện sẽ phải tính toán chi tiết: sử dụng loại vòi phun nào, số lượng thiết bị thực tế để lấp đầy không gian, công suất bơm, lưu lượng, cột áp, cấu hình van điện từ, giao thức tín hiệu, kiến trúc mạng, loại đèn LED, và thiết lập cấu hình thông qua phần mềm.

“Concept cho chúng ta biết 79 điểm nước cần tạo thành một hình ảnh thống nhất quanh cột sáng. Thiết kế kỹ thuật mới là bước xác định bằng cách nào hệ thống thực tế có thể tạo ra hình ảnh đó.”

Case Bến Nhà Rồng cho thấy gì về mối quan hệ giữa ý tưởng và hệ thống kỹ thuật?

Tổng thể Công viên văn hóa Bến Nhà Rồng – Khánh Hội sử dụng hình tượng dòng nước xuyên suốt 9 chương không gian. Qua đó, có thể thấy cùng một khái niệm nước trở thành ngôn ngữ kể chuyện trong thiết kế cảnh quan lại dẫn tới hai bài toán thiết kế hệ thống rất khác nhau.

Tại Chương 9, công trình theo đuổi bố cục tập trung với một trục trung tâm và nhiều điểm nước bao quanh. Yêu cầu kỹ thuật đặt ra là làm sao tổ chức nhiều thành phần đơn lẻ thành một tổng thể chuyển động nhịp nhàng, hướng về trung tâm.

Ngược lại, ở Chương 1 – nơi NPT đang trực tiếp triển khai hạng mục nhạc nước – hệ thống lại theo đuổi xu hướng tích hợp vào cảnh quan. Nước không gom thành cụm mà nằm ẩn mình dưới những đường cong hữu cơ và nhiều lớp cao độ phức tạp.

“Cùng nằm trong concept 9 dòng nước, nhưng Chương 1 và Chương 9 đặt ra hai cách tiếp cận rất khác. Một bên là hệ nước hòa vào cảnh quan; một bên là bố cục nhiều điểm nước tập trung quanh một biểu tượng trung tâm.”

KẾT LUẬN

Con số 79 tại Bến Nhà Rồng mang ý nghĩa biểu tượng sâu sắc trước khi trở thành một con số kỹ thuật. Khi chuyển hóa ý tưởng này thành một hệ thống cơ điện, sự góp mặt của hàng chục điểm phun đòi hỏi một tư duy tổ chức khác biệt hoàn toàn so với một đài phun nước đơn lẻ.

Giá trị thực sự của một hệ thống điều khiển không nằm ở việc đua tranh tốc độ phản hồi thiết bị. Nó nằm ở khả năng đồng bộ đa lớp: đồng bộ giữa nước và ánh sáng, đồng bộ trình tự kích hoạt, kiểm soát mức độ cường độ, duy trì các khoảng lặng cần thiết, và tôn vinh đúng điểm nhấn không gian. Công nghệ chỉ thực sự tốt khi nó ẩn mình phía sau và phục vụ trọn vẹn cho ý đồ của kiến trúc.

“Một hệ thống 79 đài phun không trở nên ấn tượng chỉ vì có 79 điểm nước. Giá trị nằm ở cách từng điểm được tổ chức để khi vận hành, người xem không còn nhìn thấy 79 thiết bị riêng lẻ mà cảm nhận được một chuyển động thống nhất.”

NPT Nhạc Nước Pro là đơn vị chuyên thiết kế, lập trình và trực tiếp triển khai hệ thống điều khiển nhạc nước – từ các công trình cảnh quan quy mô nhỏ cho đến các hệ thống đa vùng hiệu ứng đòi hỏi sự phối hợp khắt khe giữa nước, ánh sáng và âm thanh theo kịch bản.
