Bơm chìm điều khiển DMX là gì? Nguyên lý và ứng dụng trong nhạc nước

Bơm chìm điều khiển DMX là gì và khác bơm thông thường ở điểm nào?

Trước hết, “bơm chìm” là bộ phận máy bơm được thiết kế theo hướng dẫn của nhà sản xuất để hoạt động tại môi trường nước và chế độ lắp đặt được phép. Một số dòng cho cả lắp ướt và khô, nhưng không thể suy rằng mọi bơm chìm đều ngâm liên tục ở mọi độ sâu. Tiếp theo, “điều khiển DMX” là tín hiệu dữ liệu điều khiển xác định một hoặc nhiều giá trị và chế độ mà bộ nhận lệnh hoặc driver tương thích chuyển thành yêu cầu hoạt động của bơm. Cần nhấn mạnh một điểm hay bị nhầm: DMX không cấp nguồn động lực cho động cơ.

Điểm khác bơm tốc độ cố định nằm ở khả năng điều chỉnh: bơm DMX có thể điều chỉnh theo các setpoint hoặc lệnh tương thích, và có thể điều khiển riêng nếu từng bơm được đánh địa chỉ hoặc nhóm. Ngược lại, bơm thường vẫn có thể vận hành qua contactor hoặc VFD rời — không phải cứ không có DMX thì không chạy show được. Cũng cần phân biệt “bơm điều khiển DMX” với một máy bơm thường chỉ được nối vào hệ show qua relay hoặc driver và VFD rời: cách tích hợp và phạm vi điều khiển của hai trường hợp này khác nhau. Một ví dụ minh họa: ba bơm cấp ba vòi độc lập có thể nhận các giá trị điều khiển khác nhau theo show nếu đúng model và hạ tầng; nhưng không khẳng định rằng mỗi vòi trong mọi dự án bắt buộc phải có một bơm riêng. Trong các nhóm thiết bị của hệ thống nhạc nước, bơm DMX thuộc nhóm thủy lực và điều khiển, và bài viết này chỉ nói về lớp thiết bị chấp hành đó.

Bơm DMX gồm những thành phần chức năng nào?

Cụm thủy lực và động cơ bơm

Cụm thủy lực gồm cánh bơm, buồng bơm, cửa hút và đẩy, động cơ và các chi tiết làm kín theo thiết kế. Lưu lượng và cột áp thực phụ thuộc vào bơm, vòi, đường ống và chế độ tốc độ — không quyết định chỉ bằng cái tên DMX. Động cơ có thể dùng các công nghệ khác nhau, ví dụ EC hoặc BLDC ở những dòng tương thích, nhưng không nên mặc định rằng mọi bơm DMX đều là BLDC 24V. Một chi tiết thực tế nữa là cửa hút: lưới lọc hoặc bộ chắn rác ở một số model giúp hạn chế hạt vào cửa hút, và tình trạng cặn ảnh hưởng đến hiệu quả vận hành, nên cần phối hợp với yêu cầu xử lý nước của dự án.

Driver, bộ nhận lệnh và vị trí tích hợp

Về nguyên tắc có hai biến thể kiến trúc: bộ điều khiển điện tử nằm trong tổ hợp sản phẩm, hoặc phần driver và interface nằm ở module đi kèm được hãng công bố. Vị trí thực tế cần đối chiếu sơ đồ, ảnh cấu tạo và hồ sơ của model cụ thể. Phần driver nhận lệnh và chế độ rồi điều khiển động cơ tương thích. Cần nói rõ: driver tích hợp không có nghĩa là không còn điều khiển show trung tâm, cấp nguồn phụ, phân phối tín hiệu hay bảo vệ. Không nên viết rằng “toàn bộ vi xử lý nằm ngay trong thân bơm đúc kín” cho mọi dòng bơm DMX, và cũng không đồng nhất driver với show server hay biến tần VFD độc lập.

Nguồn cấp điện, cáp điều khiển và đầu nối

Cần phân biệt nguồn nuôi bơm là mạch động lực theo model, cáp dữ liệu DMX và RDM, và các đầu nối hoặc hộp nguồn khi có. Giao diện và chuỗi cáp phụ thuộc vào sản phẩm, chiều dài tuyến và điều kiện ngâm. Để thể hiện sự đa dạng của thị trường, xin nêu hai ví dụ từ nhà sản xuất: dòng OASE Varionaut 230V dùng nguồn 220–240V AC, còn dòng Fontana VSP giới thiệu giải pháp 24V DC. Đây là ví dụ của nhà sản xuất, không phải cấu hình bắt buộc của NPT và không phải bảng so sánh thiết bị bán. Cũng cần nhấn mạnh: điện áp 24V DC không tự làm toàn hệ an toàn; yêu cầu về nguồn, đầu nối, cách điện, bảo vệ, tiêu chuẩn áp dụng và môi trường lắp đặt vẫn phải được kỹ sư phê duyệt.

Bơm chìm DMX nhận lệnh và tạo hiệu ứng nước như thế nào?

Chuỗi tín hiệu: show controller, DMX, driver, động cơ, vòi

Chuỗi vận hành có thể diễn giải bằng ngôn ngữ của Chủ đầu tư qua sáu bước: người vận hành hoặc chương trình chọn show; bộ điều khiển phát cue; tuyến DMX chuyển giá trị theo địa chỉ và chế độ của model; bộ driver thực thi lệnh lên motor; bơm tạo lưu lượng và cột áp; tia tại vòi thay đổi theo điều kiện thủy lực. Khi hình dung sơ đồ, cần vẽ hai luồng riêng: luồng cấp nguồn tới bơm và driver, và luồng tín hiệu DMX từ show controller — không vẽ DMX như đường cấp điện hay đường truyền âm thanh. Một điểm cần nói rõ: máy bơm không “tự phân tích từng nốt nhạc”; DMX là giao tiếp dữ liệu điều khiển, còn nhạc và timeline thuộc về lớp điều khiển phù hợp. Tùy kiến trúc dự án mà có thể dùng DMX controller, DMX node tương thích hoặc hệ khác có gateway, nhưng giao diện cụ thể phụ thuộc vào kiến trúc của dự án. Sơ đồ trong bài chỉ là sơ đồ chức năng minh họa, không dùng để đấu nối.

Địa chỉ DMX, số kênh và mức điều khiển độc lập

Mỗi bơm có thể có địa chỉ và số kênh theo thiết kế của sản phẩm. Số bơm điều khiển độc lập bị giới hạn bởi mapping, số slot và universe, băng thông, đường dây và kiến trúc controller. Ở mức tham khảo kỹ thuật: một DMX universe truyền tối đa 512 slot dữ liệu điều khiển, và một bơm có thể dùng hơn một slot — do vậy 512 slot không tương đương 512 bơm. Không nên tự gán rằng mọi bơm DMX đều dùng 1, 2 hoặc 4 kênh; sản phẩm OASE Varionaut trong nguồn tham chiếu có ví dụ 2 kênh, nhưng không suy ra toàn ngành. Và việc kết nối một bơm trực tiếp qua DMX cũng không đồng nghĩa với việc bỏ hoàn toàn bộ điều khiển trung tâm.

DMX và RDM khác nhau ở chức năng nào?

DMX truyền dữ liệu điều khiển từ bộ phát tới thiết bị phù hợp. Thiết bị hỗ trợ RDM có thể cho phép nhận dạng, đọc một số trạng thái hoặc cấu hình hai chiều, tùy phạm vi hỗ trợ. RDM không đồng nghĩa với việc tự động chẩn đoán mọi hỏng hóc, giám sát qua cloud hay không cần nhân sự bảo trì. Khả năng trả về tốc độ, nhiệt độ, điện áp hay thời gian chạy phải theo tính năng được tài liệu của model xác nhận. Trước khi chọn, Chủ đầu tư nên hỏi rõ: mẫu này có hỗ trợ RDM không, trạng thái nào thực sự đọc được, bằng giao diện nào, và có cần phần mềm hoặc license không?

Tại sao bơm DMX không tạo cột nước phản ứng tức thì theo từng beat nhạc?

Tách độ trễ tín hiệu khỏi độ trễ cơ và thủy lực

Cần tách hai thứ: cue đã được phát, nhưng driver và động cơ cần thời gian chuyển chế độ; bơm thay đổi lưu lượng và cột áp; nước trong đường ống và vòi cần thời gian để hình thành cột. Ánh sáng có thời gian phản hồi khác, vì vậy không thể đánh giá độ trễ chỉ từ giao thức DMX. Có thể giữ ý của bài gốc rằng điều khiển riêng từng vòi giúp tạo show linh hoạt, nhưng phải viết theo giới hạn thực: không hứa tia nước cắt dứt khoát chính xác đến mili-giây và không khẳng định mọi hiệu ứng đều “không kéo đuôi”. Một số model được hãng công bố thời gian đạt cao độ phun cụ thể trong điều kiện vòi và thử riêng, nhưng không nên áp một con số chung, và cũng không so sánh “nhanh hơn VFD rời” nếu không có phép thử trên cùng một hệ.

Mức điều khiển tối thiểu, chế độ dừng và số lần khởi động

DMX bằng 0 không nhất thiết có nghĩa là dòng nước hoàn toàn bằng 0 ở mọi sản phẩm. Có sản phẩm có chế độ offset hoặc standby với lưu lượng thấp, và việc dừng máy cùng tần suất khởi động có thể được giới hạn riêng. Nguồn minh họa từ model Varionaut 150 và 270 có ghi lưu lượng tối thiểu ở chế độ offset và số lần bật nguồn tối đa theo sản phẩm — bài viết không đưa số cụ thể khi chưa kèm model, datasheet và điều kiện. Câu hỏi kỹ thuật cần đặt rõ: nếu show yêu cầu “tia mất hoàn toàn” giữa hai cue, bơm và vòi có đáp ứng không, hay phải tổ chức hệ van hoặc cấu hình khác? Không khẳng định mọi bơm DMX đều cho hiệu ứng jumping jet.

Điều khiển âm nhạc cần chạy thử tại công trình

Timeline và cue có thể được lập trong phần mềm, nhưng hiệu ứng nước phải được thử thực tế và hiệu chỉnh theo tuyến bơm, vòi, ống và đèn. Việc điều chỉnh thời điểm không chỉ làm trong phòng máy. Kỹ thuật đồng bộ nước, ánh sáng và âm nhạc được trình bày riêng trong bài chuyên sâu về show; bài này không hứa rằng chỉ nhờ DMX hay mạng truyền số mà show sẽ hoàn hảo.

Bơm chìm DMX khác bơm thường và bơm điều khiển bằng VFD rời ra sao?

Sau bảng, cần giải thích thêm một điểm quan trọng: không phải phương án VFD rời nào cũng cần “một drive cho từng vòi”, vì một bơm có thể cấp cho một nhóm vòi; ngược lại, một bơm DMX cũng không mặc định gắn riêng với từng vòi. Cách tổ chức vùng mới là yếu tố quyết định. Không nên nói công nghệ cũ là “lạc hậu”, hay bơm DMX tự động có chất lượng tia cao hơn trong mọi trường hợp. Việc so sánh nên dựa trên kỹ thuật và tổng chi phí vòng đời, không phán xét. Nguyên lý biến tần VFD điều khiển bơm được trình bày riêng, bài này chỉ tóm tắt sự khác biệt cấu trúc.

Bơm DMX có thật sự loại bỏ phòng máy và giảm một phần ba tủ điện?

Những hạng mục có thể thay đổi khi dùng bơm điều khiển tích hợp

Câu trả lời trực tiếp là: một số cấu hình có thể giảm nhu cầu bố trí biến tần rời trong tủ, hoặc giảm đường cáp chuyên biệt từ VFD đến motor. Tuy nhiên điều đó phụ thuộc vào nguồn, số vùng, vị trí bơm, thiết bị phụ và kiến trúc tổng thể. Các yếu tố có thể giảm theo thiết kế gồm số lượng drive trong tủ, một số không gian giải nhiệt cho drive, một số tuyến cáp động cơ và cách phân bố hạ tầng. Tất cả đều phải dùng từ “có thể”, không dùng “chắc chắn”. Đặc biệt, không dùng tỷ lệ “tủ điện chỉ còn một phần ba” hay số mét vuông phòng máy tiết kiệm được, nếu không có hai phương án BOQ và thiết kế thực tế được so sánh trên cùng một yêu cầu.

Những hạng mục vẫn phải có dù đã sử dụng bơm DMX

Dù dùng bơm DMX, bảy thành phần sau vẫn phải có: nguồn điện và phân phối, bảo vệ; controller và kịch bản; đường tín hiệu và đầu nối; cấp, thu và thoát nước; ống, vòi và phụ kiện; nơi lắp, gá, khung và tiếp cận kỹ thuật; phương án cô lập, bảo trì và các bộ phận phụ khác theo dự án. Lấy tình huống âm sàn: dù bơm nằm ngay dưới vòi, vẫn phải xét độ sâu và hố lắp, tải trọng sàn, rãnh thu nước, nguồn và đầu nối phù hợp điều kiện ngập, cùng lối tiếp cận. Hố lắp nhỏ gọn không đồng nghĩa với việc không cần chống thấm, thoát nước hay bảo trì. Với tình huống trên hồ hoặc phao nổi: cần tính khoảng cách cáp và tín hiệu, khung và neo, nguồn nước, biến động mực nước và đường bảo trì; không suy từ việc bơm nhỏ mà cho rằng kiến trúc phao đơn giản hơn.

Cách so sánh hai phương án hạ tầng công bằng

Muốn so sánh công bằng, nên dùng một ma trận hai phương án có cùng mục tiêu trình diễn, số vùng, cao độ, điều kiện môi trường và chế độ hoạt động, rồi đối chiếu: thiết bị bơm và drive, tủ và nguồn, hố, bể hoặc phao, cáp và đầu nối, đường ống, khả năng thay thế, bảo trì và vòng đời chi phí. Một ví dụ ngắn không gán số tiền: khi thay VFD rời bằng bơm điều khiển tích hợp, tủ có thể đơn giản hơn, nhưng nguồn, chủng loại đầu nối hoặc chi phí thay cả cụm bơm có thể khác — phải xem hai BOQ cùng chức năng. Không tuyên bố rằng giá trị thương mại của diện tích giải phóng luôn lớn hơn chênh lệch đầu tư.

Các ứng dụng phù hợp của bơm chìm điều khiển DMX

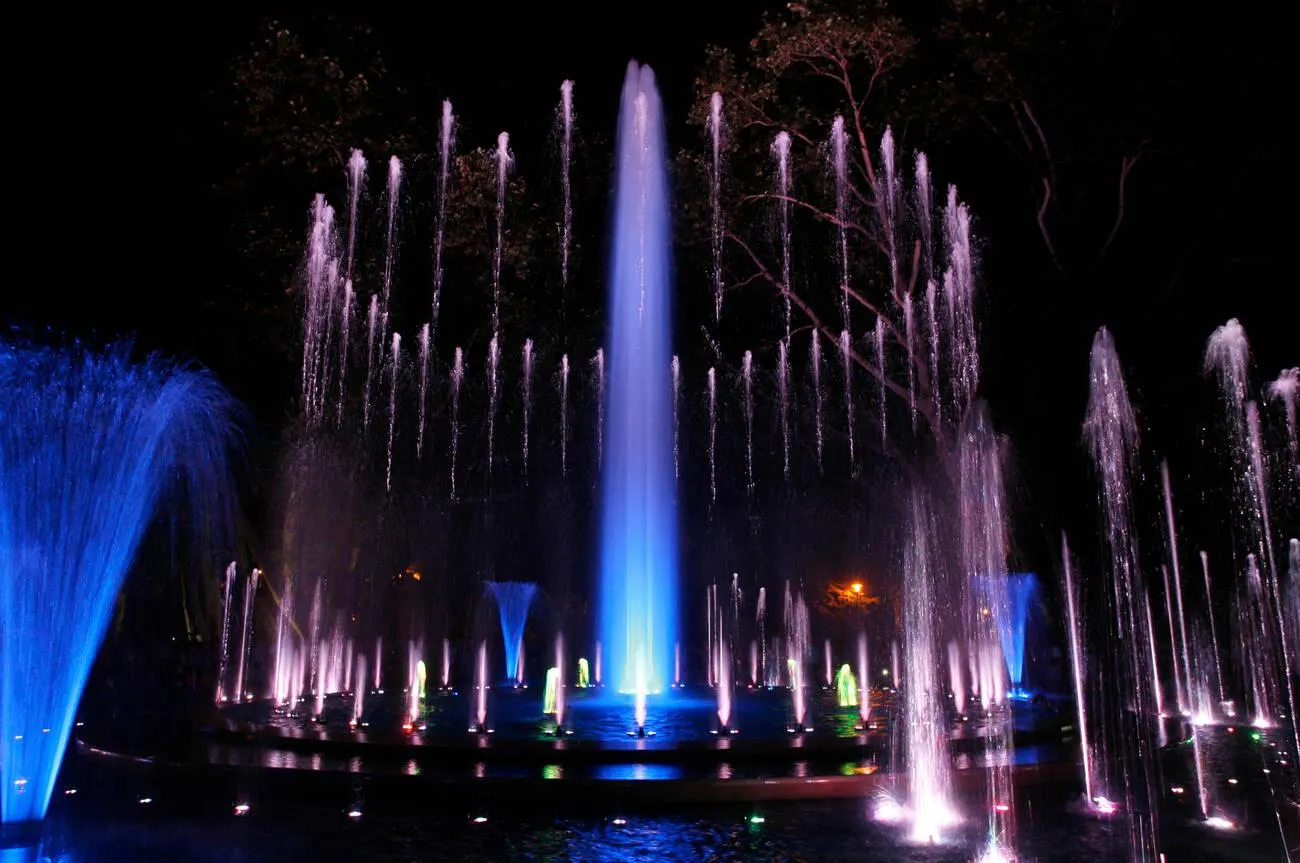

Sàn nhạc nước âm sàn, quảng trường (Dry Deck)

Giải pháp này có thể đáng cân nhắc vì nhiều điểm nước có điều khiển riêng, yêu cầu gọn và bố trí gần vòi, trong khi khó dành nhiều diện tích cho phòng kỹ thuật. Điều kiện cần gồm hố và lưu vực, nguồn, cấp và thoát nước, an toàn điện, khả năng tháo lắp và thiết kế cảnh quan. Tuy nhiên, không nên viết rằng “bơm DMX bắt buộc với mọi dry deck”, vì hệ âm sàn còn có thể dùng giải pháp bơm, van và nguồn từ vị trí khác theo thiết kế.

Bể cảnh quan có nhiều cụm tia cần điều khiển độc lập

Ví dụ, các nhóm vòi phun thấp và cao xen kẽ theo chương trình có thể tận dụng từng bơm DMX khi lưu lượng, cột áp và điều kiện lắp đặt phù hợp; nhưng các cụm phun lớn có thể sử dụng mạng bơm nhóm khác tốt hơn. Tiêu chí cần xét gồm số điểm điều khiển và dải biến thiên, chiều dài đường ống, khả năng xử lý cặn, không gian hố kỹ thuật và yêu cầu show. Không mặc định bơm DMX dùng cho mọi vòi cao.

Các cấu hình mà bơm DMX cần được cân nhắc lại

Một số trường hợp nên đánh giá lại: lưu lượng và cột áp vượt giới hạn của model; nguồn điện hoặc tín hiệu dài hoặc khó bảo vệ; nước không phù hợp với môi trường của thiết bị; bơm phải thay thế nhưng khó tiếp cận; show cần bơm lớn hoặc cấp theo nhóm; nhiều thiết bị rời khác vẫn cần tủ lớn; yêu cầu dịch vụ và phụ tùng mà model không đáp ứng. Khi đó cần đánh giá phương án bơm và VFD rời, bơm theo cụm hoặc van — không kết luận giải pháp nào luôn có chi phí thấp hơn.

Chọn bơm DMX cho dự án cần kiểm tra những dữ liệu kỹ thuật nào?

Thông số bơm và điểm vận hành Q–H

Dữ liệu bắt buộc gồm đường đặc tính Q–H, lưu lượng tối đa Qmax, cột áp tối đa Hmax, vùng hiệu suất và dải điều khiển. Cần lưu ý: Qmax và Hmax trên datasheet thường nằm ở các điểm vận hành khác nhau, không được ghép chúng thành một cặp cùng đạt. Khi chọn, cần xem lưu lượng yêu cầu của vòi tại nhiều mức hiệu ứng, tổn thất tuyến, chênh cao và điều kiện nhiều cụm, rồi đối chiếu đồ thị thực và chức năng của model — không chọn bằng tổng số vòi hay công suất điện. Bài viết không tự tạo điểm tính Q–H bằng số cho một model để minh họa; hướng dẫn chi tiết đó thuộc về bài chuyên sâu về Q–H sẽ xuất bản sau.

Nguồn điện, nhiệt độ nước, độ sâu ngâm và giới hạn môi trường

Datasheet cần đọc gồm điện áp danh định AC hoặc DC, khả năng dòng và nguồn cấp, độ sâu ngâm, dải nhiệt môi trường và nước, yêu cầu làm mát, khả năng lắp khô hoặc ướt nếu model cho phép, và thời hạn vận hành. Cần giải thích rõ: IP68 là đặc tính được công bố theo điều kiện ngâm của model cụ thể, không đồng nghĩa với việc dùng được ở độ sâu bất kỳ, và cũng không bảo đảm “không bao giờ rò điện”. Tương tự, 24V DC cũng không tự thay thế thiết kế an toàn điện. Cần cẩn trọng: model OASE Varionaut có cả dòng AC 230V và dòng 24V, còn Fontana VSP là ví dụ 24V — không được viết rằng toàn bộ bơm DMX theo một điện áp duy nhất. Phân loại bơm chìm cho đài phun nước là nơi bạn đọc có thể đối chiếu thêm về hình học và bố trí bơm.

Giao thức DMX, RDM và phạm vi điều khiển

Các trường cần nhận gồm số slot và kênh bơm sử dụng, công dụng từng kênh, cách định địa chỉ, chế độ offset và standby, số lần bật và tắt cho phép, trạng thái lỗi phản hồi qua RDM nếu có, yêu cầu controller và phương án khi mất dữ liệu. Các câu hỏi cần đặt: DMX bằng 0 là dừng bơm hay tốc độ thấp? Có tính năng phản hồi nhiệt độ và tốc độ không? Có dùng gateway đặc thù không? Hệ thống phát show có bản mapping không? Bài viết không tự thiết kế chuỗi cáp hay termination ở mức chi tiết thi công; giao diện và an toàn phải do người đủ năng lực kiểm tra.

Lắp đặt, tiếp cận và khả năng thay thế

Cần kiểm tra dạng kết nối hút và đẩy, kích thước, vật liệu, lưới lọc, gá đỡ, đầu nối chống nước, chiều dài cáp được phép, điều kiện tháo vệ sinh hoặc đổi cả cụm, và khả năng mua phụ tùng hoặc driver. Không tuyên bố rằng vỏ mọi bơm DMX bắt buộc là inox 304 hoặc 316; ví dụ Fontana VSP có vỏ polyester gia cường sợi thủy tinh, và việc chọn vật liệu phải theo tài liệu và điều kiện môi trường thực. Cũng không khẳng định mọi model tự có bảo vệ chạy khô, đảo cực, tự phục hồi lỗi hay IoT; tính năng và cảnh báo phải có nguồn.

Những hiểu lầm dễ gặp khi đánh giá bơm DMX

Lầm tưởng 1: Điều khiển DMX là không cần tủ, phòng kỹ thuật. Vẫn cần nguồn, điều khiển, tuyến cáp, nước, hạ tầng và bảo vệ.

Lầm tưởng 2: Mọi bơm DMX có driver đúc trong thân, giống hệt nhau. Vị trí driver và interface theo từng model.

Lầm tưởng 3: Bơm DMX luôn dùng điện 24V DC và vỏ inox 316. Có model AC 230V, có model vật liệu composite; chọn theo datasheet.

Lầm tưởng 4: DMX đồng bộ tia theo từng mili-giây hoàn hảo. Giao thức chỉ phát lệnh, thời gian tia còn do motor, bơm, ống và vòi.

Lầm tưởng 5: DMX bằng 0 chắc chắn bơm ngừng và tia biến mất. Có model dùng chế độ offset hoặc standby, cần đọc manual.

Lầm tưởng 6: Bơm DMX giúp tủ còn một phần ba và luôn tiết kiệm diện tích. Cần so sánh hai giải pháp cùng chức năng và chi phí vòng đời.

Lầm tưởng 7: Mỗi vòi chỉ được dùng một bơm riêng. Kiến trúc cụm và vùng điều khiển theo thiết kế.

Lầm tưởng 8: Tích hợp điều khiển nghĩa là tự bảo vệ khỏi mọi rủi ro mất nước. Tính năng chạy khô, cảm biến và xử lý lỗi tùy model và thiết kế.

FAQ – Các câu hỏi thường gặp về bơm chìm điều khiển DMX

Kết luận

Bơm chìm DMX là giải pháp giúp điều khiển hoạt động bơm bằng dữ liệu số theo kịch bản. Lợi ích cần xét đồng thời với cấu hình bơm, vòi và đường ống, nguồn và cáp, giao diện và khả năng bảo trì. Không nên đánh giá bằng khẩu hiệu “xóa sổ phòng máy”, mà bằng phương án kỹ thuật cùng mục tiêu biểu diễn.

Nếu dự án có nhiều nhóm vòi cần điều khiển độc lập hoặc không gian kỹ thuật hạn chế, Chủ đầu tư có thể gửi mặt bằng, mục tiêu hiệu ứng và điều kiện điện, nước để NPT trao đổi phương án bơm và điều khiển phù hợp. Bạn đọc muốn xem sản phẩm thực tế có thể tham khảo các dòng bơm chìm DMX.
