Biến tần trong nhạc nước là gì? Giải mã cơ chế điều phối áp lực nước theo cao độ âm thanh

Bản chất kỹ thuật của biến tần VFD và quy trình biến đổi năng lượng

Biến tần, hay còn được gọi là bộ biến đổi tần số nguồn điện, là thiết bị điện tử công suất có chức năng biến đổi dòng điện xoay chiều ở tần số lưới cố định (thường là 50Hz hoặc 60Hz) thành dòng điện xoay chiều có tần số và điện áp có thể thay đổi được. Cấu tạo cốt lõi của một bộ biến tần chuyên dụng bao gồm ba khối chức năng chính hoạt động liên hoàn: bộ chỉnh lưu, bộ lọc trung gian và bộ nghịch lưu. Đầu tiên, dòng điện xoay chiều từ lưới điện được đưa qua bộ chỉnh lưu cầu Diode để chuyển đổi thành dòng điện một chiều (DC). Sau đó, dòng DC này được đưa qua bộ lọc tụ điện để làm phẳng điện áp, tạo ra một nguồn năng lượng ổn định tại bus DC trung gian.

Giai đoạn quan trọng nhất chính là quá trình nghịch lưu, nơi các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) thực hiện việc đóng ngắt ở tần số cực cao theo phương pháp điều chế độ rộng xung (PWM). Quá trình này tạo ra dòng điện xoay chiều ngõ ra với tần số mong muốn để cung cấp cho động cơ máy bơm chìm. Trong ngành trình diễn nhạc nước, việc làm chủ tần số ngõ ra chính là chìa khóa để kiểm soát tốc độ vòng quay của động cơ, từ đó trực tiếp điều phối cao độ của cột nước mà không cần đến các hệ thống van cơ khí phức tạp.

Định luật đồng dạng máy bơm: Cơ sở lý thuyết cho sự biến thiên cột nước

Để giải thích tại sao việc thay đổi tần số dòng điện lại dẫn đến sự thay đổi áp lực nước một cách mạnh mẽ, các kỹ sư phải dựa trên các định luật đồng dạng (Affinity Laws) của máy bơm ly tâm. Đây là các phương thức toán học mô tả mối liên hệ giữa tốc độ vòng quay của động cơ và các thông số thủy lực ngõ ra. Theo các định luật này, tốc độ vòng quay của máy bơm tỉ lệ thuận với tần số dòng điện cấp từ biến tần. Khi tần số tăng hoặc giảm, lưu lượng nước sẽ biến thiên theo tỉ lệ bậc nhất, nhưng quan trọng nhất là cột áp (hay áp lực nước) sẽ biến thiên theo tỉ lệ bậc hai so với sự thay đổi của tốc độ vòng quay.

Điều này dẫn đến một hệ quả kỹ thuật cực kỳ quan trọng: chỉ cần một sự thay đổi nhỏ về tần số dòng điện từ biến tần, áp lực nước đẩy ra vòi phun sẽ thay đổi rất lớn. Ví dụ, khi tăng tần số từ 25Hz lên 50Hz (tăng gấp đôi tốc độ), áp lực nước thực tế sẽ tăng gấp bốn lần. Chính mối quan hệ lũy thừa này giúp các cột nước nhạc nước có thể vươn cao đột ngột hoặc thu về nhanh chóng, tạo ra những hiệu ứng thị giác mạnh mẽ khớp với các đoạn cao trào của bản nhạc. Ngoài ra, công suất tiêu thụ của máy bơm tỉ lệ thuận với bậc ba của tốc độ vòng quay, nghĩa là việc sử dụng biến tần còn mang lại hiệu quả tiết kiệm năng lượng tối ưu khi hệ thống hoạt động ở các dải tần số thấp.

Cơ chế chuyển hóa tín hiệu âm thanh thành mệnh lệnh áp lực nước

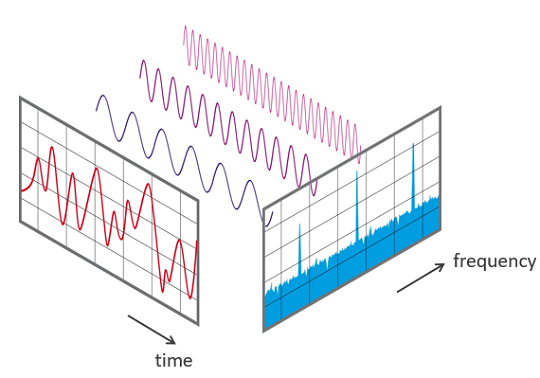

Sự đồng bộ giữa âm thanh và nước trong các show diễn nghệ thuật không phải là một quá trình ngẫu nhiên mà là kết quả của việc xử lý tín hiệu số thời gian thực. Bản nhạc sau khi được nạp vào phần mềm điều khiển chuyên dụng sẽ được bóc tách bằng thuật toán biến đổi Fourier nhanh (Fast Fourier Transform - FFT). Thuật toán này phân tích sóng âm thanh thành các dải tần số khác nhau: dải trầm (Bass) thường được gán cho các vòi phun trung tâm công suất lớn, trong khi các dải cao (Treble) thường điều khiển các vòi phun tia nhỏ hoặc vòi phun chuyển động 2D, 3D.

Sau khi phân tích, các giá trị cường độ âm thanh được chuyển hóa thành tín hiệu điều khiển kỹ thuật số hoặc tương tự để gửi tới biến tần. Phổ biến nhất hiện nay là việc sử dụng giao thức truyền thông công nghiệp như Modbus RTU hoặc DMX512. Biến tần khi nhận được lệnh điều khiển sẽ ngay lập tức thay đổi tần số ngõ ra tương ứng với giá trị nhận được. Ví dụ, một nốt nhạc mạnh có thể tương ứng với lệnh yêu cầu biến tần đẩy tần số lên mức tối đa 50Hz để tạo ra cột nước cao nhất, và ngược lại, một đoạn nhạc trầm lặng sẽ yêu cầu giảm tần số xuống mức 10Hz hoặc 15Hz để duy trì sự mượt mà của dòng chảy ở mức thấp.

Các thông số cài đặt quan trọng và thách thức về thời gian đáp ứng

Trong kịch bản trình diễn nhạc nước, "thời gian thực" là yếu tố sống còn. Một trong những thông số kỹ thuật quan trọng nhất của biến tần cần được cấu chỉnh chính xác là thời gian tăng tốc (Acceleration Time) và thời gian giảm tốc (Deceleration Time), hay còn gọi là Ramp Time. Đối với các ứng dụng công nghiệp thông thường, thời gian này thường kéo dài vài giây để bảo vệ động cơ, nhưng trong nhạc nước, thời gian tăng/giảm tốc phải được thiết lập ở mức cực ngắn, thường từ 0.2 đến 0.5 giây. Việc thiết lập thời gian phản hồi siêu tốc này cho phép cột nước phản ứng tức thì với các tiết tấu nhanh của âm nhạc, tránh hiện tượng nước phun lên chậm hơn so với giai điệu.

Tuy nhiên, việc thay đổi tốc độ đột ngột ở cường độ cao cũng đặt ra những thách thức lớn về mặt kỹ thuật. Sự thay đổi dòng điện và áp suất liên tục dễ dẫn đến hiện tượng quá điện áp (Overvoltage) hoặc quá dòng (Overcurrent). Do đó, biến tần dùng cho nhạc nước phải được trang bị các bộ điện kháng ngõ ra (Output Reactor) và các bộ lọc sóng hài để bảo vệ cách điện của cuộn dây động cơ máy bơm chìm. Ngoài ra, hệ thống tản nhiệt cho tủ điện biến tần cũng cần được tính toán kỹ lưỡng, vì khi biến tần hoạt động ở tần số đóng ngắt (Carrier Frequency) cao để giảm tiếng ồn cơ khí cho vòi phun, lượng nhiệt tỏa ra từ các linh kiện IGBT là rất lớn.

Tiêu chuẩn kỹ thuật và môi trường vận hành cho hệ thống điều khiển

Một hệ thống biến tần vận hành cho nhạc nước thường phải đối mặt với môi trường có độ ẩm cực cao và nguy cơ nhiễu điện từ rất lớn. Do biến tần và máy bơm chìm thường cách nhau một khoảng cách khá xa, việc truyền dẫn tín hiệu điều khiển đòi hỏi phải sử dụng cáp chống nhiễu chuyên dụng và tuân thủ nghiêm ngặt quy trình tiếp địa. Các biến tần phải được lắp đặt trong tủ điện có tiêu chuẩn bảo vệ cao, tích hợp hệ thống điều hòa nhiệt độ hoặc quạt cưỡng bức để đảm bảo các linh kiện điện tử nhạy cảm luôn hoạt động trong dải nhiệt độ an toàn.

Bên cạnh đó, việc lựa chọn loại biến tần có đặc tính moment biến thiên (Variable Torque) là yêu cầu bắt buộc, vì tải của máy bơm ly tâm thay đổi theo tốc độ vòng quay. Khả năng chịu tải đỉnh (Overload Capability) của biến tần cũng cần được tính toán với hệ số dự phòng từ 1.2 đến 1.5 lần công suất định mức của động cơ để đảm bảo hệ thống không bị ngắt quãng khi trình diễn các bản nhạc có tiết tấu cực nhanh và mạnh. Sự kết hợp hoàn hảo giữa lý thuyết truyền động điện và kỹ năng lập trình kịch bản chính là nền tảng cốt lõi để tạo ra những màn trình diễn nhạc nước mượt mà, nơi mỗi giọt nước đều là một nốt nhạc hữu hình giữa không gian kiến trúc.

Dưới bàn tay của NPT, mỗi giọt nước phun lên đều được tính toán tỉ mỉ về áp lực và ánh sáng để kiến tạo nên những công trình mang tính biểu tượng.
